仕様・寸法を表示する

追加工・オプション

ＳＵＳ

ＳＵＳ

型番：SFK-4BE
ボールキャッチ専用ブラケット ﾎﾞｰﾙｷｬｯﾁｾﾝﾖｳﾌﾞﾗｹｯﾄ

ボールキャッチ専用ブラケット SFK-4BE

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
1,393円
税込単価
1,532円

SF共通パーツ ボールキャッチ専用ブラケット・材質：ZDC（ボールキャッチ）・...

詳細情報を確認する

型番

SFK-4BE 解除

Loading...

SFK-4BE の仕様・寸法情報

商品情報

外形図

SFA-41A

ボールキャッチ専用ブラケット SFA-41A外形図

SFK-4BA

ボールキャッチ専用ブラケット SFK-4BA断面図

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

ボールキャッチ

材質質量荷重めやす環境
ZDC24g抜き荷重18.6N
差し荷重27.5N		RoHS10対応品

SFK-4BA

型番トビラ枠□サイズ
（mm）		本体フレーム□サイズ
（mm）		キット内容
SFK-4BA2020（1）ボールキャッチ×1
（2）BWブラケットSS×1
（3）皿ネジ（M4×6）×2
（4）皿ネジ（M4×8）×2
（5）TナットSS（M4）×2
（6）TナットSS（M5）×2
（7）六角穴付ボルト（M5×8）×2

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

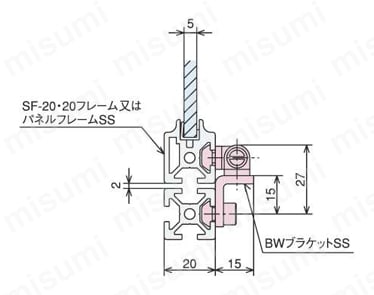

使用例

SFK-4BA

ボールキャッチ専用ブラケット SFK-4BA使用例

※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数:
  1. 1
型番
トビラ枠□サイズ(mm)
本体フレーム□サイズ(mm)
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SFK-4BE

30
30
BWブラケットS-Sキット

1個

1,393円( 1,532円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

SF共通パーツ ボールキャッチ専用ブラケット・材質：ZDC（ボールキャッチ）・質量：24g（ボールキャッチ）・荷重めやす：抜き荷重18.6N、差し荷重27.5N・RoHS10対応品

カタログ


閉じる

SFK-4BEで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ボールキャッチ専用ブラケットの型番SFK-4BEのページです。
型番SFK-4BEに関する仕様情報を記載しております。
