仕様・寸法を表示する

追加工・オプション

ＳＵＳ

ＳＵＳ

プレートブラケットL

プレートブラケットL

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる（2件）
通常価格(税別)
399円 ～ 1,471円
税込価格
439円 ～ 1,618円

SF共通パーツ。SUS SF40・45シリーズ（溝幅10mmタイプ）用、フレー...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定14件の候補があります。

Loading...

商品情報

外形図

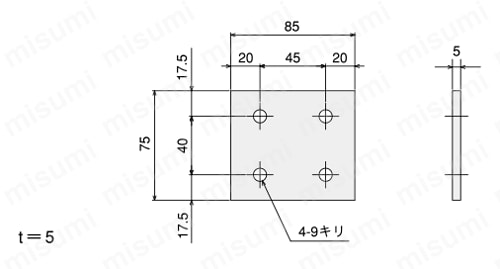

SプレートブラケットLG（SFJ-123S・SFK-123S）

プレートブラケットL　外形図_LG

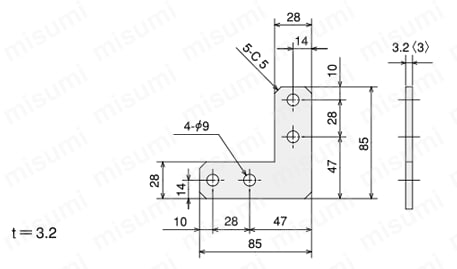

プレートブラケットL-L型（SFJ-106・SFJ-106S・SFK-106・SFK-106S）

プレートブラケットL　外形図_L-L

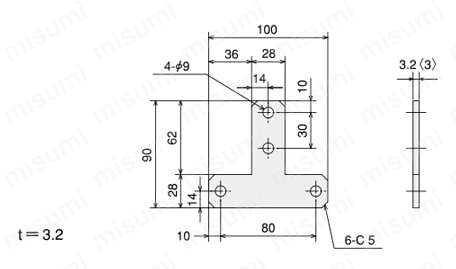

プレートブラケットL-T型（SFJ-107・SFJ-107S・SFK-107・SFK-107S）

プレートブラケットL　外形図_L-T

プレートブラケットL-+型（SFJ-108・SFJ-108S・SFK-108・SFK-108S）

プレートブラケットL　外形図_L-+

製品仕様

名称質量（g）材質
SプレートブラケットLG237SUS304
プレートブラケットL-L91SPCC
SプレートブラケットL-L89SUS304
プレートブラケットL-T102SPCC
SプレートブラケットL-T103SUS304
プレートブラケットL-+144SPCC
SプレートブラケットL-+84SUS304

キット内容

名称キット内容
SプレートブラケットLGキットSプレートブラケットLG×1
六角穴付ボルト（M8×15）ステンレス×4
STナットL（M8）×4
プレートブラケットL-L型キットプレードブラケットL-L×1
六角穴付ボルト（M8×15）×4
TナットL（M8）×4
SプレートブラケットL-L型キットSプレートブラケットL-L×1
六角穴付ボルト（M8×15）ステンレス×4
STナットL（M8）×4
プレートブラケットL-T型キットプレートブラケットL-T×1
六角穴付ボルト（M8×15）×4
TナットL（M8）×4
SプレートブラケットL-T型キットSプレートブラケットL-T×1
六角穴付ボルト（M8×15）ステンレス×4
STナットL（M8）×4
プレートブラケットL-+型キットプレートブラケットL-+×1
六角穴付ボルト（M8×15）×6
TナットL（M8）×6
SプレートブラケットL-+型キットSプレートブラケットL-+×1
六角穴付ボルト（M8×15）ステンレス×6
STナットL（M8）×6

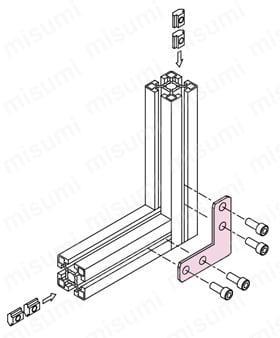

使用例

プレートブラケットL　使用例

型番リスト

表示件数:
  1. 1
型番
形状
材質
長さ(mm)
幅(mm)
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
Lタイプ
スチール
85
85
単品

1個

399円( 439円 )

在庫品1日目

当日出荷可能

Lタイプ
ステンレス
85
85
単品

1個

488円( 537円 )

在庫品1日目

当日出荷可能

T型・十字型
スチール
100
90
単品

1個

399円( 439円 )

在庫品1日目

当日出荷可能

T型・十字型
ステンレス
100
90
単品

1個

508円( 559円 )

在庫品1日目

当日出荷可能

T型・十字型
スチール
150
100
単品

1個

499円( 549円 )

在庫品1日目

当日出荷可能

T型・十字型
ステンレス
150
100
単品

1個

993円( 1,092円 )

在庫品1日目

当日出荷可能

角タイプ
ステンレス
85
75
単品

1個

708円( 779円 )

在庫品1日目

当日出荷可能

Lタイプ
スチール
85
85
キット

1個

698円( 768円 )

在庫品1日目

当日出荷可能

Lタイプ
ステンレス
85
85
キット

1個

861円( 947円 )

在庫品1日目

当日出荷可能

T型・十字型
スチール
100
90
キット

1個

753円( 828円 )

在庫品1日目

当日出荷可能

T型・十字型
ステンレス
100
90
キット

1個

794円( 873円 )

在庫品1日目

当日出荷可能

T型・十字型
スチール
150
100
キット

1個

961円( 1,057円 )

在庫品1日目

当日出荷可能

T型・十字型
ステンレス
150
100
キット

1個

1,471円( 1,618円 )

在庫品1日目

当日出荷可能

角タイプ
ステンレス
85
75
キット

1個

1,062円( 1,168円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

SF共通パーツ。SUS SF40・45シリーズ（溝幅10mmタイプ）用、フレームの外側から取り付ける。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
