ＳＵＳ

ＳＵＳ

アルミ構造材 SF40・45 Lサイズ 溝幅10mmタイプ SF-40・DE45

アルミ構造材 SF40・45 Lサイズ 溝幅10mmタイプ SF-40・DE45

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・Tナットを使用できる溝を持つベーシックなフレーム。

詳細情報を確認する

  • 基準フレーム幅(mm)：
    40
  • フレームシリーズ：
    SUS SF40・45（溝幅10mmタイプ）
  • 表面処理：
    アルマイト
  • 溝面種類：
    2面溝
  • 材質：
    A6N01SS-T5
  • 断面2次モーメント lx：
    9.93×104mm4
  • 断面2次モーメント ly：
    10.38×104mm4
  • 断面係数 Zx：
    3.61×103mm3
  • 断面係数 Zy：
    4.00×103mm3
  • 抵抗値(Ω)：
    109～10（帯電防止レベル）

(i)ご注意

  • 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
    型式間違いにご注意ください。
  • 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
  • 追加工についてはカタログPDFのP344～をご確認ください

型番

未確定3件の候補があります。

Loading...

商品情報

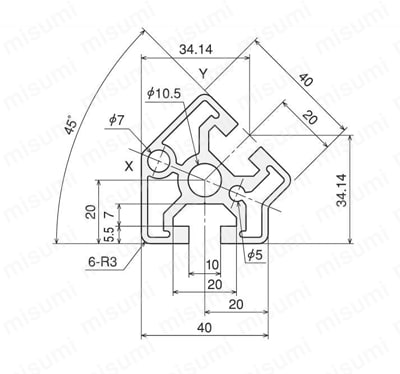

外形図

アルミ構造材 SF40・45 Lサイズ 溝幅10mmタイプ SF-40・DE45 外形図01

製品仕様

素材／技術データ

材質A6N01SS-T5
アルマイト表面処理
環境RoHS10対応品
断面2次モーメントIx=9.93×104mm4
Iy=10.38×104mm4
断面係数Zx=3.61×103mm3
Zy=4.00×103mm3
単位質量1.83kg/m
抵抗値109～10Ω（帯電防止レベル）

型番リスト

表示件数:
  1. 1
型番
フレーム形状
(1-1)長さ【定尺】(mm)
(1-2)長さ【カット品】(mm)
(2-1)側面穴あけ加工
(3)端面タップ加工
(4)45°斜めカット
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[角度つき] 角度つき（追加工なし)
4000
-
-
-
-

1個

10,705円( 11,776円 )

7日目

[角度つき] 角度つき（追加工なし)
-
50 ～ 4000
-
-
-

1個

-( - )

7日目

[角度つき] 角度つき（追加工あり）
-
50 ～ 4000
なし
両端面【TW】 / 右端面【TR】 / 左端面【TL】
なし

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・Tナットを使用できる溝を持つベーシックなフレーム。

(i)ご注意

  • 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
    型式間違いにご注意ください。
  • 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
  • 追加工についてはカタログPDFのP344～をご確認ください

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
