仕様・寸法を表示する

追加工・オプション

ＳＵＳ

アルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・40・1F

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

アルミフレームアルミ構造材 SF40・45 溝幅10mmタイプ SF2-40...

詳細情報を確認する

基準フレーム幅(mm)：

40
フレームサイズ：

40×40
フレームシリーズ：

SUS SF40・45（溝幅10mmタイプ）
フレーム溝数：

1列溝×1列溝
溝面種類：

3面溝
材質：

A6N01SS-T5
断面2次モーメント lx：

9.7×10⁴mm⁴
断面2次モーメント ly：

9.99×10⁴mm⁴
断面係数 Zx：

4.58×10³mm³
断面係数 Zy：

5.00×10³mm³
抵抗値(Ω)：

10^9～10（帯電防止レベル）

(i)ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
型番内のKは加工の意味を表しております。
追加工についてはカタログPDFのP344～をご確認ください

型番

未確定282件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

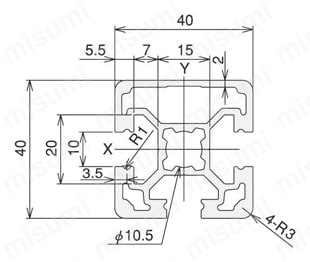

外形図

製品仕様

材質	環境	断面2次モーメント	断面係数	単位質量	抵抗値
A6N01SS-T5 アルマイト表面処理（ブラック:黒アルマイト処理）	RoHS10対応品	Ix=9.7×10⁴mm⁴ Iy=9.99×10⁴mm⁴	Zx=4.58×10³mm³ Zy=5.00×10³mm³	1.53kg/m	10^9～10Ω（帯電防止レベル）

型番リスト

表示件数:

型番	フレーム形状	表面処理	(1-1)長さ【定尺】(mm)	(1-2)長さ【カット品】(mm)	(2-1)側面穴あけ加工	(2-2)フレームキャップ外寸内仕様オプション（TGジョイント・タッピングボルト用のみ）	(3)端面タップ加工	(4)45°斜めカット	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SFF-E12	[正方形] 正方形（追加工なし)	[白アルマイト] アルマイト	4000	-	-	-	-	-	1個	7,794円( 8,573円 )	9日目
SFF-E12B	[正方形] 正方形（追加工なし)	黒アルマイト	4000	-	-	-	-	-	1個	10,250円( 11,275円 )	7日目
SFF-E14/L[50-4000/0.1]	[正方形] 正方形（追加工なし)	[白アルマイト] アルマイト	-	50 ～ 4000	-	-	-	-	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/K[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	なし	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFA	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFA】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFA-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFA】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFD	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFD】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFD-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFD】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFE	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFE】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFE-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFE】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFS	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFS】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFS-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFW	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KKFW-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	KFジョイント用【KFW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KQCS	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	QCジョイント用【QCS】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KQCS-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	QCジョイント用【QCS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KQCW	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	QCジョイント用【QCW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KQCW-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	QCジョイント用【QCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGA-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGA】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGA-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGA】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGA	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGA】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGA-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGA】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGAW-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGAW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGAW-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGAW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGAW	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGAW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGAW-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGAW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-3	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-3-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-3R	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-3R-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGB-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGB】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-3	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-3-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-3R	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-3R-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGBW-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGBW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-3	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-3-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-3R	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-3R-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGC-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGC】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-3	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-3-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-3R	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-3R-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGCW-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGD-3L	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGD】	-	なし	なし	1個	-( - )	5日目
SFF-E14/L[50-4000/0.1]/KTGD-3L-[TL,TR,TW]	[正方形] 正方形（追加工あり）	[白アルマイト] アルマイト	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGD】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目

詳細情報

基本情報

基本情報

アルミフレームアルミ構造材 SF40・45 溝幅10mmタイプ SF2-40・40・1F／SF2-40・40・1F BLACK。

(i)ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
型番内のKは加工の意味を表しております。
追加工についてはカタログPDFのP344～をご確認ください

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
