アルミ構造材 SF40・45 溝幅10mmタイプ SF-40・40・R

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

SF40・45シリーズ対応。溝幅10mmタイプ。40mm・40mmのアルミフレ...

詳細情報を確認する

基準フレーム幅(mm)：

40
フレームシリーズ：

SUS SF40・45（溝幅10mmタイプ）
表面処理：

アルマイト
溝面種類：

2面溝
材質：

A6N01SS-T5
断面2次モーメント lx：

7.82×10⁴mm⁴
断面2次モーメント ly：

7.82×10⁴mm⁴
断面係数 Zx：

3.53×10³mm³
断面係数 Zy：

3.53×10³mm³
抵抗値(Ω)：

10^9～10（帯電防止レベル）

(i)ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

型番

未確定3件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

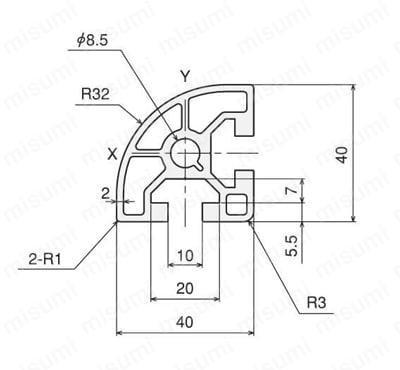

外形図

製品仕様

素材／技術データ

材質	A6N01SS-T5 アルマイト表面処理
環境	RoHS10対応品
断面2次モーメント	Ix=7.82×10⁴mm⁴ Iy=7.82×10⁴mm⁴
断面係数	Zx=3.53×10³mm³ Zy=3.53×10³mm³
単位質量	1.53kg/m
抵抗値	10⁹～¹⁰Ω（帯電防止レベル）

型番リスト

表示件数:

型番	フレーム形状	(1-1)長さ【定尺】(mm)	(1-2)長さ【カット品】(mm)	(2-1)側面穴あけ加工	(3)端面タップ加工	(4)45°斜めカット	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SFF-R72	[R形状] R形状（追加工なし)	4000	-	-	-	-	1個	8,838円( 9,722円 )	5日目
SFF-R74/L[50-4000/0.1]	[R形状] R形状（追加工なし)	-	50 ～ 4000	-	-	-	1個	-( - )	5日目
SFF-R74/L[50-4000/0.1]/K[TL,TR,TW]	[R形状] R形状（追加工あり）	-	50 ～ 4000	なし	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目

詳細情報

基本情報

基本情報

SF40・45シリーズ対応。溝幅10mmタイプ。40mm・40mmのアルミフレーム。

(i)ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください
