アルミ構造材 SF30 溝幅8mmタイプ SF-30・90

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

アルミフレームアルミ構造材 SF30 溝幅8mmタイプ SF-30・90。

詳細情報を確認する

基準フレーム幅(mm)：

30
フレームサイズ：

30×90
フレームシリーズ：

SUS SF30（溝幅8mmタイプ）
フレーム溝数：

1列溝×3列溝
表面処理：

アルマイト
溝面種類：

4面溝
材質：

A6N01SS-T5
断面2次モーメント lx：

66.26×10⁴mm⁴
断面2次モーメント ly：

8.44×10⁴mm⁴
断面係数 Zx：

14.72×10³mm³
断面係数 Zy：

5.62×10³mm³
抵抗値(Ω)：

10^9～10（帯電防止レベル）

(i)ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください

型番

未確定43件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

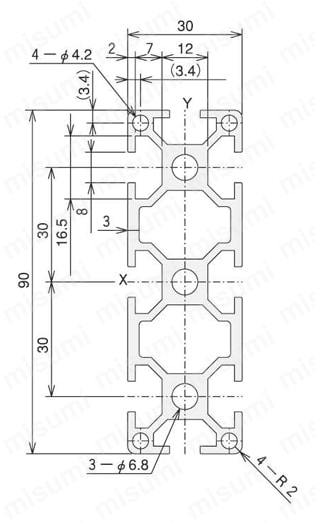

外形図

製品仕様

材質	環境	断面2次モーメント	断面係数	単位質量	抵抗値
A6N01SS-T5 アルマイト表面処理	RoHS10対応品	Ix=66.26×10⁴mm⁴ Iy=8.44×10⁴mm⁴	Zx=14.72×10³mm³ Zy=5.62×10³mm³	2.44kg/m	10^9～10Ω（帯電防止レベル）

型番リスト

表示件数:

型番	フレーム形状	(1-1)長さ【定尺】(mm)	(1-2)長さ【カット品】(mm)	(2-1)側面穴あけ加工	(2-2)フレームキャップ外寸内仕様オプション（TGジョイント・タッピングボルト用のみ）	(3)端面タップ加工	(4)45°斜めカット	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SFF-392	[長方形] 長方形（追加工なし)	4000	-	-	-	-	-	1個	13,474円( 14,821円 )	5日目
SFF-394/L[50-4000/0.1]	[長方形] 長方形（追加工なし)	-	50 ～ 4000	-	-	-	-	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/K[DHS,DHW,DVS,DVW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	なし	-	なし	両端【DHW】 / 両端【DVW】 / 片端【DHS】 / 片端【DVS】	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/K[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	なし	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/K[TL,TR,TW]-[DHS,DVS]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	なし	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	片端【DHS】 / 片端【DVS】	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCC	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCC】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCC-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCC】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCS	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCS】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCS-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCV	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCV】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCV-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCV】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCW	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCW-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCY	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCY】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KQCY-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	QCジョイント用【QCY】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGS-3L	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGS-3L-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGS	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGS-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGSW-3L	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGSW-3L-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGSW	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGSW-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGSW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-3	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-3-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-3L	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-3L-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-3R	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-3R-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGW-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-3	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-3-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-3L	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-3L-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-3R	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-3R-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KTGWW-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	TGジョイント・タッピングボルト用【TGWW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KWJAS	[長方形] 長方形（追加工あり）	-	50 ～ 4000	Sダブルジョイント用【WJAS】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KWJAS-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	Sダブルジョイント用【WJAS】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KWJAW	[長方形] 長方形（追加工あり）	-	50 ～ 4000	Sダブルジョイント用【WJAW】	-	なし	なし	1個	-( - )	5日目
SFF-394/L[50-4000/0.1]/KWJAW-[TL,TR,TW]	[長方形] 長方形（追加工あり）	-	50 ～ 4000	Sダブルジョイント用【WJAW】	-	両端面【TW】 / 右端面【TR】 / 左端面【TL】	なし	1個	-( - )	5日目

詳細情報

基本情報

基本情報

アルミフレームアルミ構造材 SF30 溝幅8mmタイプ SF-30・90。

(i)ご注意

追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。
追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
追加工についてはカタログPDFのP344～をご確認ください
