アルミ構造材 SF20 溝幅6mmタイプ SF-20・20・3F/SF-20・20・2H
- 通常価格(税別)
- -
- 税込価格
- -
アルミフレーム アルミ構造材 SF20 溝幅6mmタイプ SF-20・20・3...
-
- 基準フレーム幅(mm)：
- 20
-
- フレームサイズ：
- 20×20
-
- フレームシリーズ：
- SUS SF20（溝幅6mmタイプ）
-
- フレーム溝数：
- 1列溝×0列溝
-
- 表面処理：
- アルマイト
-
- 材質：
- A6N01SS-T5
-
- 断面2次モーメント ly：
- 0.89×104mm4
-
- 断面係数 Zy：
- 0.89×103mm3
-
- 抵抗値(Ω)：
- 109～10（帯電防止レベル）
(i)ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
型番
未確定58件の候補があります。
Loading...
商品情報

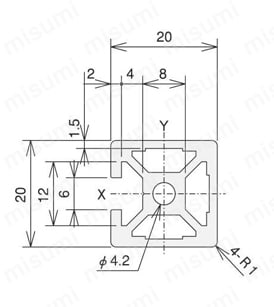

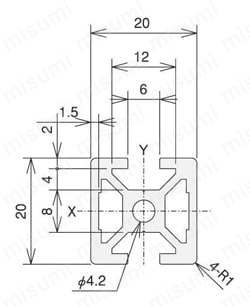

外形図
SFF-FF22/SFF-FF24
SFF-FH22/SFF-FH24
製品仕様
| 型番 | 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|---|
| SFF-FF22 | A6N01SS-T5 アルマイト表面処理 | RoHS10対応品 | Ix=0.82×104mm4 Iy=0.89×104mm4 | Zx=0.79×103mm3 Zy=0.89×103mm3 | 0.56kg/m | 109～10Ω（帯電防止レベル） |
| SFF-FF24 | ||||||
| SFF-FH22 | Ix=0.75×104mm4 Iy=0.89×104mm4 | Zx=0.75×103mm3 Zy=0.89×103mm3 | 0.54kg/m | |||
| SFF-FH24 |
型番リスト
- 表示件数:
| 型番 |
フレーム形状 |
溝面種類 |
断面2次モーメント lx |
断面係数 Zx |
(1-1)長さ【定尺】(mm) |
(1-2)長さ【カット品】(mm) |
(2-1)側面穴あけ加工 |
(2-2)フレームキャップ外寸内仕様オプション（タッピングボルト用のみ） |
(3)端面タップ加工 |
(4)45°斜めカット | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[正方形] 正方形（追加工なし)
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
4000
|
-
|
-
|
-
|
-
|
-
| 1個 | 3,143円(
3,457円
) | 5日目 | |
[正方形] 正方形（追加工なし)
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
-
|
-
|
-
|
-
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
なし
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
1面溝
|
0.82×104mm4 |
0.79×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工なし)
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
4000
|
-
|
-
|
-
|
-
|
-
| 1個 | 3,256円(
3,582円
) | 5日目 | |
[正方形] 正方形（追加工なし)
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
-
|
-
|
-
|
-
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
なし
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
QCジョイント用【QCS】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
QCジョイント用【QCS】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
QCジョイント用【QCW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
QCジョイント用【QCW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGS】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGSW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
[正方形] 正方形（追加工あり）
|
2面溝（対向）
|
0.75×104mm4 |
0.75×103mm3 |
-
|
50 ～ 4000
|
タッピングボルト用【TGWW】
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
アルミフレーム アルミ構造材 SF20 溝幅6mmタイプ SF-20・20・3F／SF-20・20・2H。
(i)ご注意
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 追加工についてはカタログPDFのP344～をご確認ください
カタログ
商品担当おすすめ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
アルミフレームカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
