駿河精機

駿河精機

水平面Z軸ステージ （BHE）

水平面Z軸ステージ （BHE）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • BHE04006（ステージ面サイズ：40×40mm／ストローク±3mm）
  • BHE06010（ステージ面サイズ：60×60mm／ストローク±5mm）
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
31,059円 ～ 35,000円
税込価格
34,165円 ～ 38,500円

「低価格×高剛性」なスチール製のリニアボールガイドステージ（水平面Z軸）です。...

詳細情報を確認する

  • ステージ面：
    水平
  • 送り方式：
    マイクロメータヘッド
  • 移動ガイド：
    リニアボール
  • 移動量（範囲）(mm)：
    ～±10.0
  • テーブル材質：
    スチール
  • 透過穴(テーブルセンタ穴)：
    なし
  • テーブル平行度(μm)：
    80
  • クランプ：
    標準
  • テーブル表面処理：
    無電解ニッケルメッキ
  • グリース仕様：
    本体_クリーン環境用グリース（AFF）
  • 送り方式(mm)：
    マイクロメータ(P=0.5mm)

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

未確定2件の候補があります。

Loading...

商品情報

外形図

BHE04006

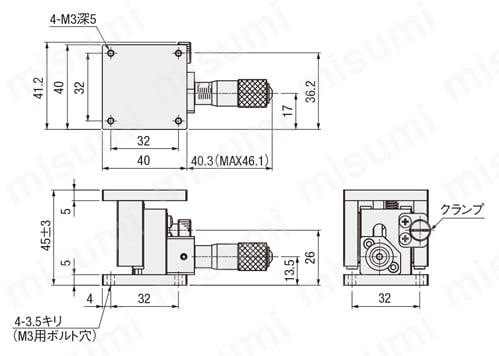

水平面Z軸ステージ （BHE） BHE04006外形図

BHE06010

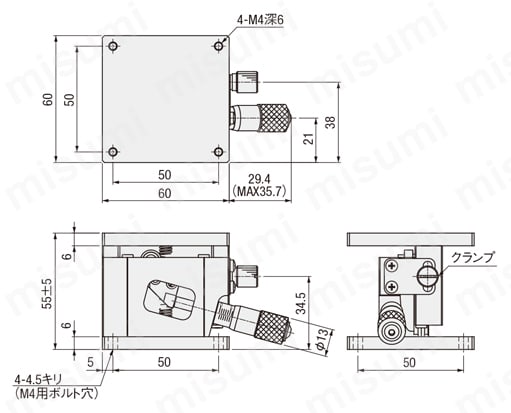

水平面Z軸ステージ （BHE） BHE06010外形図

製品仕様

型番BHE04006BHE06010
ステージ面サイズ40×40mm60×60mm
移動量±3mm±5mm
マイクロメータ最小読取≒5μm≒10μm
移動ガイドリニアボールガイドリニアボールガイド
耐荷重3kgf【29.4N】5kgf【49N】
平行度80μm80μm
自重0.3kg0.7kg
主材質-表面処理スチール-無電解ニッケルメッキ処理スチール-無電解ニッケルメッキ処理
付属ねじ（六角穴付ボルト）M3-10  4本M4-12  4本

型番リスト

表示件数:
  1. 1
型番
耐荷重（範囲）(N)
テーブル長さ（範囲）(mm)
テーブル幅（範囲）(mm)
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
耐荷重(N)
ストローク(Z距離)(mm)
テーブルサイズ(厚み) H(mm)
マイクロ最小読取(μm)
自重(kg)
付属品
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5.1～30.0
26～40
26～40
40
40
29.4
±3
45±3
≒5
0.3
六角穴付ボルト M3-10 4本
10

1個

31,059円( 34,165円 )

在庫品1日目

当日出荷可能

30.1～50.0
41～60
41～60
60
60
49
±5
55±5
≒10
0.7
六角穴付ボルト M4-12 4本
10

1個

35,000円( 38,500円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

「低価格×高剛性」なスチール製のリニアボールガイドステージ（水平面Z軸）です。【特長】・独自の生産方式により低価格を実現
・ステージ面サイズは40×40、60×60mmの2タイプご用意
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ



商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
