イマオコーポレーション

イマオコーポレーション

ローラーピン（偏心）（PCRLP-E）

ローラーピン（偏心）（PCRLP-E）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,497円 ～ 2,197円
税込価格
1,647円 ～ 2,417円

【特長】質量が3～162gのPCTR－R専用偏心ローラーピンです。

詳細情報を確認する

  • 材質：
    S45C

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定5件の候補があります。

Loading...

商品情報

外形図

ローラーピン（偏心）（PCRLP-E） 外形図1

PCRLP05E

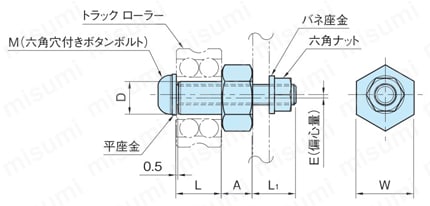

ローラーピン（偏心）（PCRLP-E） 外形図2

PCRLP-E08～20

製品仕様

【本体】

  • S45C
  • 四三酸化鉄皮膜

規格表

型番D
（g7）		LWAML1E質量
（g）
PCRLP05E外形図参照3
PCRLP08E811147.5M5×0.8-30L10.50.819
PCRLP12E1215.9179M8×1.25-40L13.5151
PCRLP15E15191910M10×1.5-45L141.588
PCRLP20E2022.62412M12×1.75-55L17.92162

使用例

使用方法

  • ローラーピン（偏心）は、ガイドローラーの高さ調整ができます。
  • PCRLP05Eは、本体を六角レンチで調整後、六角ナットを締めてください。
  • PCRLP-Eは、本体をスパナで調整後、ボルト締めしてください。
ローラーピン（偏心）（PCRLP-E） 使用方法

注意・禁止事項

注意・禁止事項

PCRLP-E08～20は、相手側の板厚に応じて、六角穴付きボタンボルト（市販品）を交換してご使用ください。

型番リスト

表示件数:
  1. 1
型番
D(φ)
ねじの呼びM
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
M4×0.7
10

1個

1,937円( 2,131円 )

3日目

8
M5×0.8
10

1個

1,509円( 1,660円 )

3日目

12
M8×1.25
10

1個

1,497円( 1,647円 )

3日目

15
M10×1.5
10

1個

1,796円( 1,976円 )

3日目

20
M12×1.75
10

1個

2,197円( 2,417円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】質量が3～162gのPCTR－R専用偏心ローラーピンです。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
