ケージナット（K型）（三価ホワイト付）
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 51円 ～ 143円
- 税込価格
- 56円 ～ 157円
【材質】 スチール 【表面処理】 三価クロメート【ねじ山の種類】メートル並...
- 表示件数:
| 型番 |
ねじの呼び(M) |
販売単位 |
寸法A(mm) |
寸法B(mm) |
寸法C(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
-
|
13.2
|
13.6
|
8.8
| 10 | 4個 | 74円(
81円
) | 1日目 | |
4
|
-
|
13.2
|
13.6
|
9.5
| 10 | 4個 | 51円(
56円
) | 在庫品1日目 当日出荷可能 | |
5
|
-
|
13.2
|
13.6
|
9.5
| 10 | 4個 | 65円(
72円
) | 在庫品1日目 当日出荷可能 | |
6
|
-
|
13.2
|
13.6
|
8.8
| 10 | 4個 | 65円(
72円
) | 在庫品1日目 当日出荷可能 | |
6
|
-
|
13.2
|
13.6
|
9.5
| 10 | 4個 | 60円(
66円
) | 在庫品1日目 当日出荷可能 | |
8
|
-
|
16.0
|
17.0
|
10.4
| 10 | 4個 | 123円(
135円
) | 1日目 | |
8
|
-
|
16.0
|
17.0
|
12.0
| 10 | 4個 | 124円(
136円
) | 在庫品1日目 当日出荷可能 | |
8
|
-
|
16.0
|
17.0
|
13.5
| 10 | 4個 | 123円(
135円
) | 1日目 | |
10
|
-
|
16.0
|
17.0
|
10.4
| 10 | 4個 | 143円(
157円
) | 在庫品1日目 当日出荷可能 | |
10
|
-
|
16.0
|
17.0
|
12.0
| 10 | 4個 | 142円(
156円
) | 1日目 |
Loading...
詳細情報
基本情報
【材質】 スチール
【表面処理】 三価クロメート
【ねじ山の種類】メートル並目 用途・機能 簡易取付
【表面処理】（詳細） 三価ホワイト
【ねじの呼び（M）】 4 5 6 8 10 寸法A（mm） 13.2 16.0 寸法B（mm） 13.6 17.0 寸法C（mm） 8.8 9.5 10.4 12.0 13.5
(i)ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品情報
商品概要
- 一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。

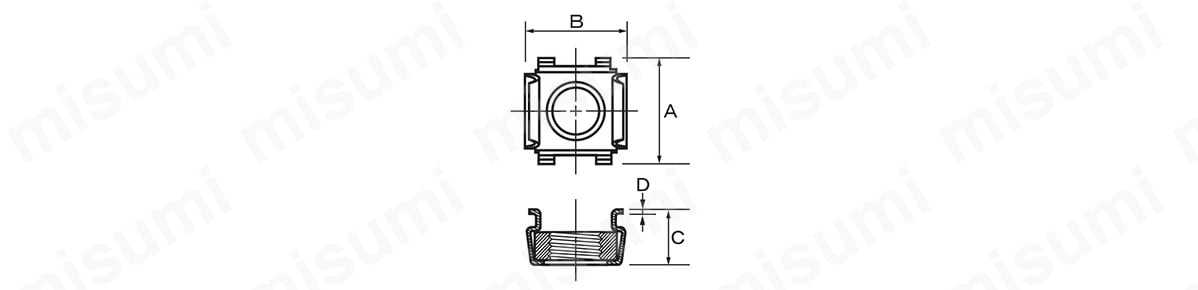

外形図
| 品番 | ねじ | 母材厚さ | A | B | C | D | 六角穴寸法 (+0、-0.2) |
|---|---|---|---|---|---|---|---|
| CN-M4-16K | M4×0.7 | 0.7～1.6 | 13.2 | 13.6 | 8.8 | 0.45 | 9.6×9.6 |
| CN-M4-27K | 1.7～2.7 | 9.5 | |||||
| CN-M5-16K | M5×0.8 | 0.7～1.6 | 8.8 | ||||
| CN-M5-27K | 1.7～2.7 | 9.5 | |||||
| CN-M6-16K | M6×1.0 | 0.7～1.6 | 8.8 | ||||
| CN-M6-27K | 1.7～2.7 | 9.5 | |||||
| CN-M8-17K | M8×1.25 | 1.0～1.7 | 16.0 | 17.0 | 10.4 | 0.5 | 12.4×12.4 |
| CN-M8-32K | 1.8～3.2 | 12.0 | |||||
| CN-M8-47K | 3.3～4.7 | 13.5 | |||||
| CN-M10-17K | M10×1.5 | 1.0～1.7 | 10.4 | ||||
| CN-M10-32K | 1.8～3.2 | 12.0 | |||||
| CN-M10-47K | 3.3～4.7 | 13.5 | |||||
| CN-M12-17K | M12×1.75 | 1.0～1.7 | 20.0 | 20.5 | 13.5 | 0.6 | 14.1×14.1 |
| CN-M12-32K | 1.8～3.2 | 15.0 | |||||
| CN-M12-47K | 3.3～4.7 | 16.5 |
角穴にはめ込むだけで取り付け完了、専用工具不要。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
