ワンタッチフレックスロケーター（テーパーピン、ストレートピン）（CP722）
- 通常単価(税別)
- 18,141円
- 税込単価
- 19,955円
【用途】・プレートの位置決め。【特長】・繰り返し位置決め精度が±10ミクロンで...
-
- 種類：
- ワンタッチ取付治具
-
- 本体材質：
- スチール
-
- 本体表面処理：
- イソナイト処理（軟窒化処理）
-
- 導入側形状：
- なし
-
- 導入側断面形状：
- 丸
-
- 導入側先端形状：
- フラット
-
- 取付側形状：
- ストレート
-
- スチール種類：
- SCM440
-
- 導入側外径の公差：
- h9
-
- 取付側外径(φ)：
- 25
-
- 取付側外径の公差：
- g6
指定中 の仕様・寸法情報
商品情報

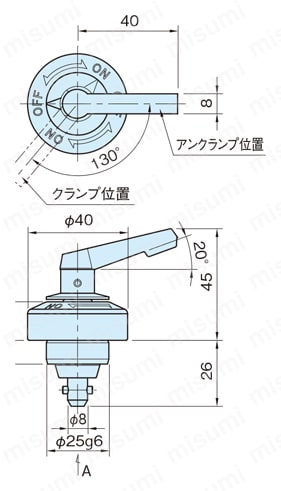

外形図
CP722-0840R-06
CP722-0840R-06N
製品仕様
材質
| 本体、シャフト | テーパーピン | レバー | ピン |
|---|---|---|---|
| SCM440 四三酸化鉄皮膜 | SCM440 イソナイト処理 （軟窒化処理） | 亜鉛ダイカスト ZDC1 塗装 シルバーグレー | SUS304 |
規格表
| 型番 | タイプ | クランプ力 （N） | 持上力 （N）注） | 質量 （g） | 適用テーパーカムブッシュ |
|---|---|---|---|---|---|
| CP722-0840R-06 | テーパーピン | 600 | 100 | 220 | CP727-0840R |
| CP722-0840R-06N | ストレートピン | 700 | ー | 215 |
注）持上力とは、本体内蔵のバネが可動式テーパーピンを持上げる力です。
使用例
サブプレートの水平取付け
※レバーまたはノブを持ってのサブプレート取付け取外しは行わないでください。
CP722
CP723
サブプレートの垂直取付け
垂直取付け時、繰返し位置決め精度20μm。
| サイズ | 最大積載荷重 （N） | |
|---|---|---|
| CP722 | 0840R | 400 |
| CP727 | ||
| サイズ | 最大積載荷重 （N） | |
|---|---|---|
| CP723 | 0632R | 120 |
| CP727 | 0840R | 400 |
※最大積載荷重とは、サブプレート、治具、ワークの合計荷重です。
※最大積載荷重とは、テーバーピン、テーバーカムブッシュを各2個使用した時の値です。
選定サポート情報

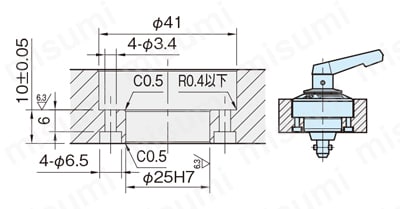

取付け穴加工寸法
10mmのプレートに取付ける場合

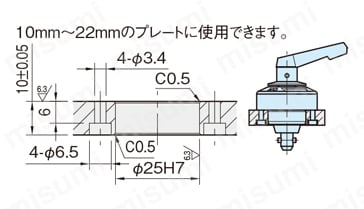

10mmを超え、22mmまでのプレートに取付ける場合は、ザグリ穴を設けてください。

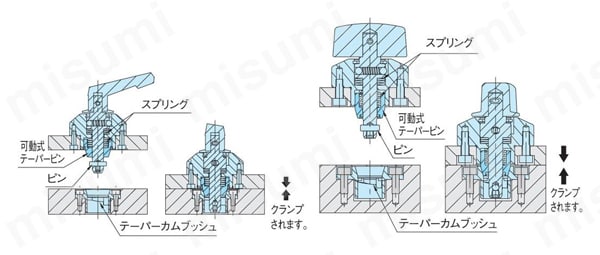

商品特長詳細
・テーパー部のはめ合いにより位置決めを行います。
・ピンがテーパーカムブッシュ内部のカム面に当たりスプリングを圧縮させ可動テーパーピンが沈み込み、プレート面が密着します。
※CP722-0840R-06Nストレートピンタイプは、位置決め機能がありません。

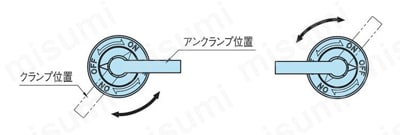

CP722ワンタッチフレックスロケーターレバータイプのアンクランプ位置・クランプ位置は、360°内に2箇所あります。
作業性に合わせ、どちらの位置でも使用できます。
- フレックスロケーター
治具を短時間で正確に取り付けられる位置決め部品！ シンプルな構造で低コストなのに繰り返し位置決め精度10μm！
- 装置の段取り中の装置停止時間を短くできる。
- 位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。
- 従来品よりもコスト安。
製品比較情報
ワンタッチフレックスロケーター（テーパーカムブッシュ） 特長：アンクランプ位置・クランプエンド位置は、360°内に2箇所 作業性に合わせ、どちらの位置でも使用可能
エアフレックスロケーター（ロケートピン） 用途：プレート、ユニット等の位置決め 特長：繰り返し位置決め精度が±10ミクロン。エアフレックスロケーター（ロケートブッシュ）とセット品です。
フレックスロケーター センター固定（テーパーブッシュ） 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン フレックスロケーター センター固定（テーパーピン）とセット品です
型番リスト
Loading...
詳細情報
基本情報
【用途】
・プレートの位置決め。
【特長】
・繰り返し位置決め精度が±10ミクロンです。
カタログ
CP722-0840R-06Nで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ワンタッチフレックスロケーター（テーパーピン、ストレートピン）（CP722）の型番CP722-0840R-06Nのページです。
型番CP722-0840R-06Nに関する仕様情報を記載しております。
