エアフレックスロケーター（ロケートピン）（AMWF-L-S）
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 16,055円 ～ 21,176円
- 税込価格
- 17,661円 ～ 23,294円
【用途】・プレート、ユニット等の位置決め。【特長】・繰り返し位置決め精度が±1...
-
- 種類：
- サポートユニット
-
- 本体材質：
- スチール
-
- 本体表面処理：
- 無電解ニッケルメッキ
-
- 導入側形状：
- なし
-
- 導入側断面形状：
- 丸
-
- 導入側先端形状：
- テーパ
-
- 取付側形状：
- ストレート
-
- スチール種類：
- S45C
-
- 導入側外径の公差：
- h8
-
- 取付側外径の公差：
- g6
型番
未確定4件の候補があります。
Loading...
商品情報

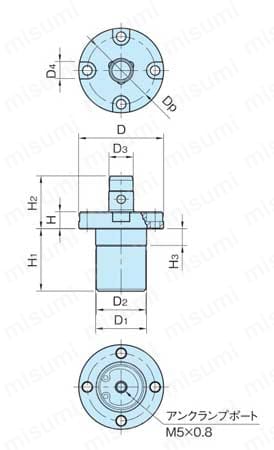

外形図

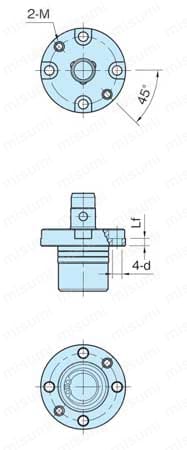

AMWF-L-S（ねじ配管）
AMWF-L-S-G（ガスケット配管）
製品仕様
| 本体 | ボール | スプリング |
|---|---|---|
| S45C 無電解ニッケルメッキ | SUS440C | SUS304WPB |
| 型番 | M | 使用圧 （MPa） | クランプ力 （N） | 質量 （g） |
|---|---|---|---|---|
| AMWF18L-4S | - | 0.5 | 250 | 154 |
| AMWF26L-4S | - | 350 | 289 | |
| AMWF18L-4S-G | M4×0.7 | 250 | 136 | |
| AMWF26L-4S-G | M5×0.8 | 350 | 252 |

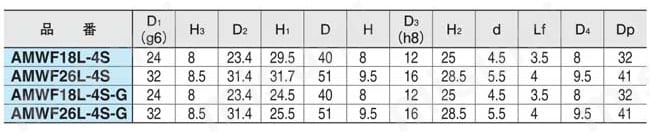

規格表

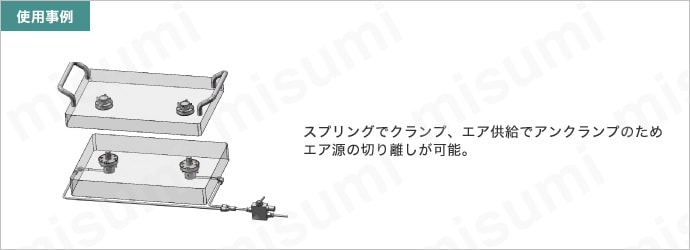

使用例
■エアで瞬間位置決め！機械装置への組込品としても最適
商品特長詳細
- フレックスロケーター
治具を短時間で正確に取り付けられる位置決め部品！ シンプルな構造で低コストなのに繰り返し位置決め精度10μm！
- 装置の段取り中の装置停止時間を短くできる。
- 位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。
- 従来品よりもコスト安。
選定サポート情報
■製品バリエーション
フレックスロケーター センター固定（テーパーピン）用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン。フレックスロケーター センター固定（テーパーブッシュ）とセット品です
ワンタッチフレックスロケーター 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン。 ワンタッチフレックスロケーター（テーパーカムブッシュ）とセット品です
ワンタッチフレックスロケーター（テーパーカムブッシュ） 特長：アンクランプ位置・クランプエンド位置は、360°内に2箇所 作業性に合わせ、どちらの位置でも使用可能
型番リスト
- 表示件数:
| 型番 |
導入側外径(φ) |
取付側外径(φ) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
12
|
24
| 10 | 1個 | 16,468円(
18,115円
) | 在庫品1日目 当日出荷可能 | |
12
|
24
| 10 | 1個 | 16,055円(
17,661円
) | 4日目 | |
16
|
32
| 10 | 1個 | 21,176円(
23,294円
) | 3日目 | |
16
|
32
| 10 | 1個 | 21,176円(
23,294円
) | 3日目 |
Loading...
詳細情報
基本情報
【用途】
・プレート、ユニット等の位置決め。
【特長】
・繰り返し位置決め精度が±10ミクロンです。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
