SUNGIL（ソンイル）

SUNGIL（ソンイル）

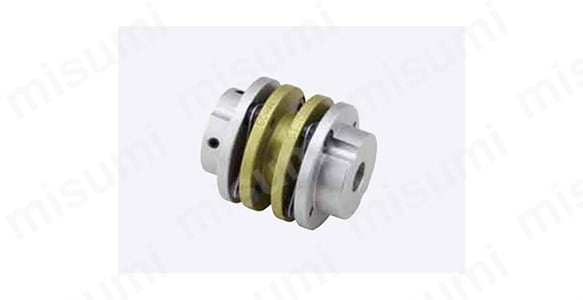

ディスク形カップリング セットスクリュータイプ（ダブルディスク） SDAA

ディスク形カップリング セットスクリュータイプ（ダブルディスク） SDAA

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
3,738円 ～ 5,862円
税込価格
4,112円 ～ 6,448円

ディスク形カップリング セットスクリュータイプ（ダブルディスク）。【特長】・高...

詳細情報を確認する

型番

未確定2,201件の候補があります。

Loading...

商品情報

ディスク形カップリング セットスクリュータイプ（ダブルディスク）の外形図と仕様について

ディスク形カップリング セットスクリュータイプ（ダブルディスク）の外形

ディスク形カップリング セットスクリュータイプ（ダブルディスク）の外形

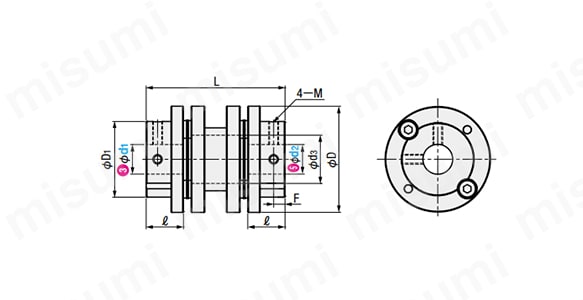

寸法図

寸法図

（1）Type（2）No.標準内径（3）d1，（5）d2選択（d1≦d2）（mm）
穴の指定方法d1□×d2□（1）		（4）（6）キー溝寸法寸法（±0.3mm）使用ボルトMF
Dd3D1Ll
SDAA426 6.35 7 8 9 9.525 10 11 12 12.7 14 15無記号（なし）
K2 K3 K4 K5		42.51829.25013.5M44.6
478 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19無記号（なし）
K2 K3 K4 K5 K6		47203358.514M54.5
5410 11 12 12.7 14 15 15.875 16 17 18 19 20542438.571195.8
  • ※ （1）□はキー溝寸法を示します。無記号の場合は、通常内径を示します。
  • ※ キー溝付きタイプの内径です。
  • ※ d1、d2の穴径公差はH7で、相手取付軸の寸法公差はh7です。
No.締付トルク
（N・m）		最高回転数
（min-1）		定格トルク
（N・m）		最大トルク
（N・m）		ねじりばね定数）
（N・m / rad）		慣性モーメント
（kg・m2）		質量
（g）		許容ミスアライメント
偏角
（θ）		偏心
（mm）		エンドプレイ
（mm）
421.7800061220002.7×10-510530.40.5
474102040004.2×10-51400.5
5447500224470009.0×10-5230

材質

本体：アルミ（表面処理：アルマイト処理）。
ディスク：ステンレス。

キー溝寸法

キー溝寸法

キー溝寸法

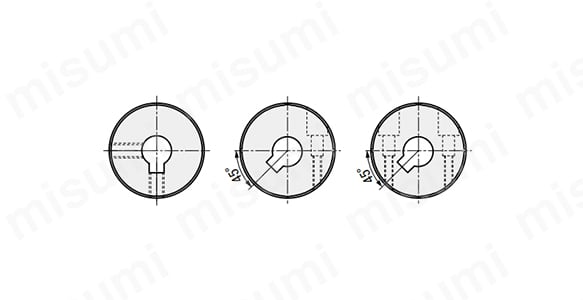

キー溝方向

キー溝方向

（4）（6）
キー溝
加工		適用
軸穴径
（d1，d2）		btキー呼び
寸法
b×h
基準
サイズ		許容差基準
サイズ		許容差
K25～9.5252±0.01251.00～+0.12×2
K36～1031.43×3
K48～124±0.0151.84×4
K512～1752.35×5
K615～2262.86×6

キー溝寸法表

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 37
  8. 次へ
型番
軸穴径（加工済） D1(φ)
軸穴径（加工済） D2(φ)
許容トルク（範囲）(N・m)
外径A(φ)
許容トルク(N・m)
全長W(mm)
慣性モーメント(kg・m2)
許容偏心(mm)
許容エンドプレイ(±)(mm)
最高回転数(r/min)
許容偏心範囲(mm)
キー溝有無
d1キー溝記号
d1キー溝幅b1(mm)
d1キー溝高さt1(mm)
d2キー溝記号
d2キー溝幅b2(mm)
d2キー溝高さt2(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
6.35
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6.35
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
6.35
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
9
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
±0.5
8000
0.21～0.40
キー溝付き
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
9.525
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
±0.5
8000
0.21～0.40
キー溝付き
K2
2
1
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
9.525
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
9.525
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
10
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
10
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
10
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
11
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
11
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
12
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
12
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
12
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K5
5
2.3
10

1個

4,046円( 4,451円 )

7日目

6
12.7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
12.7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K5
5
2.3
10

1個

4,046円( 4,451円 )

7日目

6
14
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
14
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K5
5
2.3
10

1個

4,046円( 4,451円 )

7日目

6
15
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K2
2
1
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
15
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K5
5
2.3
10

1個

4,046円( 4,451円 )

7日目

6
15
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K2
2
1
K6
6
2.8
10

1個

4,123円( 4,535円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
6.35
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6.35
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
6.35
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
7
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
8
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
9
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
±0.5
8000
0.21～0.40
キー溝付き
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
9.525
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
6
5.01～10.00
42.5
6
50
2.7X10-5
0.4
±0.5
8000
0.21～0.40
キー溝付き
K3
3
1.4
K2
2
1
10

1個

4,046円( 4,451円 )

7日目

6
9.525
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
9.525
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
10
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
10
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K3
3
1.4
10

1個

4,046円( 4,451円 )

7日目

6
10
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
11
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
11
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

6
12
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
片側キー溝
K3
3
1.4
-
-
-
10

1個

3,892円( 4,281円 )

7日目

6
12
5.01～10.00
42.5
6
50
2.7X10-5
0.4
0.5
8000
0.21～0.40
両側キー溝
K3
3
1.4
K4
4
1.8
10

1個

4,046円( 4,451円 )

7日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 37
  8. 次へ

Loading...

詳細情報

基本情報

ディスク形カップリング セットスクリュータイプ（ダブルディスク）。
【特長】
・高ねじり剛性を持った形状。バックラッシュゼロで半永久的な寿命。
・偏角、偏心、エンドプレイのミスアライメントを吸収。
・低慣性モーメントで高回転でも安定。正転／逆転の特性が同一で、補修が不要。
・耐油性、耐薬品性に優れている。
【用途】
・サーボモーター、ステッピングモーター、精密モータなど。
・高精密エンコーダ、動力計ドライバー、高速、高精密位置制御システム。
・遠心分離機、複写機。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ディスク形カップリング セットスクリュータイプ（ダブルディスク） SDAA

ディスク形カップリング セットスクリュータイプ（ダブルディスク） SDAA

    ロングディスク形カップリング セットスクリュータイプ SDAB

    ロングディスク形カップリング セットスクリュータイプ SDAB

      ディスク形カップリング クランピングタイプ（ダブルディスク） SDW

      ディスク形カップリング クランピングタイプ（ダブルディスク） SDW

        ロングディスク形カップリング クランピングタイプ（ダブルディスク）

        ロングディスク形カップリング クランピングタイプ（ダブルディスク）

          ディスク形カップリング セットスクリュータイプ（ダブルディスク） 本体アルミニウム

          ディスク形カップリング セットスクリュータイプ（ダブルディスク） 本体アルミニウム

            ディスク形カップリング セットスクリューロングタイプ（ダブルディスク） SDWB

            ディスク形カップリング セットスクリューロングタイプ（ダブルディスク） SDWB

              ディスク形カップリング クランピングタイプ（ダブルディスク）SDAA

              ディスク形カップリング クランピングタイプ（ダブルディスク）SDAA

                ディスク形カップリング クランピングタイプ（シングルディスク） SDCS

                ディスク形カップリング クランピングタイプ（シングルディスク） SDCS

                  ディスク形カップリング セットスクリュータイプ SDA

                  ディスク形カップリング セットスクリュータイプ SDA

                    ディスク形カップリング セットスクリュータイプ（シングルディスク）SDS

                    ディスク形カップリング セットスクリュータイプ（シングルディスク）SDS

                      ディスク形カップリング クランピングタイプ（ダブルディスク） SDA

                      ディスク形カップリング クランピングタイプ（ダブルディスク） SDA

                        ディスク形カップリング クランピングタイプ（ダブルディスク） SDWA

                        ディスク形カップリング クランピングタイプ（ダブルディスク） SDWA

                          ディスク形カップリング クランピングタイプ（ダブルディスク）SDWC

                          ディスク形カップリング クランピングタイプ（ダブルディスク）SDWC
                            メーカー SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル） SUNGIL（ソンイル）
                            通常価格 3,738円～ 4,154円～ 9,969円～ 4,569円～ 1,662円～ 1,662円～ 4,154円～ 3,323円～ 1,869円～ 1,454円～ 2,492円～ 1,662円～ 2,285円～
                            通常出荷日 6日目～   6日目～   在庫品1日目～   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 3日目～   6日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            用途 サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ
                            種類 ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ ディスクタイプ
                            本体材質 アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム
                            許容ミスアラインメント 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ - 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ
                            許容偏角(deg) 3 3 2 3 3 3 3 1 3 - - - 1.5

                            ディスク形カップリング セットスクリュータイプ（ダブルディスク） SDAAのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 取付に注意することはありますか？
                            A
                            両軸のミスアライメントが許容値以下になるように芯出しを行ってください。寿命に影響します。
                            カップリングを軸に入れたとき、軸方向にスムーズに動くことを確認してから固定してください。
                            規定トルクで締めてください。

                            ディスク形カップリングカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
