GOOD HAND CLAMP（グッドハンドクランプ）

GOOD HAND CLAMP（グッドハンドクランプ）

エアクランプ 溶接立型クランプ GH-10247-A

エアクランプ 溶接立型クランプ GH-10247-A

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
61,667円
税込単価
67,834円

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

  • 種類：
    下面押さえ・ハンドル横型
  • 締圧力(kN)：
    10
  • クランプ部材質：
    スチール
  • 使用締圧力(N)：
    10000
  • 材質：
    SS400
  • 取付部形状：
    フランジベース
  • 先端ボルト位置調節：
    スライド調整

型番

GH-10247-A 解除

Loading...

指定中 の仕様・寸法情報

商品情報

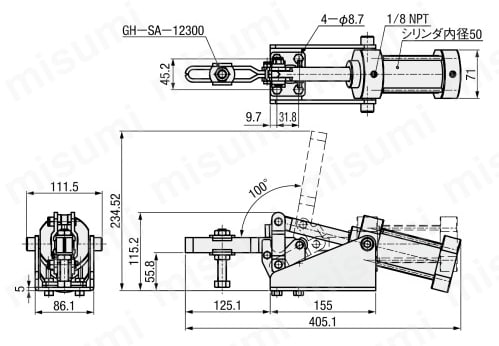

外形図

エアクランプ 溶接立型クランプ GH-10247-A 外形図

製品仕様

型番GH-10247-A
M材質SS400
S表面処理ユニクロメッキ+リン酸塩皮膜処理（黒色ベース）
締圧力（N）10000
先端ボルト型式GH-SA-12300
持ち手形状エアシリンダタイプ
アーム形状U型
アーム開閉角度100°
ベースフランジベース
質量（g）600

表中の数値はメーカ参考値です。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

GH-10247-A

1個

61,667円( 67,834円 )

18日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1999年設立の台湾メーカー。主力商品はトグルクランプ。世界の冶具部品をけん引するメーカーです。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

GH-10247-Aで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

エアクランプ 溶接立型クランプ GH-10247-Aの型番GH-10247-Aのページです。
型番GH-10247-Aに関する仕様情報を記載しております。
