スガツネ工業

スガツネ工業

デュアルスナップキャッチ 295-9001型

デュアルスナップキャッチ 295-9001型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,553円 ～ 1,700円
税込価格
1,708円 ～ 1,870円

受座不要の、ワンタッチで取り付けできるキャッチ。【特長】・スナップイン仕様のた...

詳細情報を確認する

  • 種類：
    ドアキャッチ
  • ドアキャッチ種類：
    プッシュキャッチ
  • 取付方法：
    埋込
  • 長さ(mm)：
    29.9
  • 幅(mm)：
    16
  • 本体材料：
    樹脂
  • 本体材質（詳細）：
    ポリアミド
  • 本体仕上：
    素地
  • 吸着板：
    なし
  • 本体色：
    ブラック
  • 仕様：
    スナップイン
  • 適応板厚（取り外し側）(mm)：
    0.8～3

型番

未確定9件の候補があります。

Loading...

商品情報

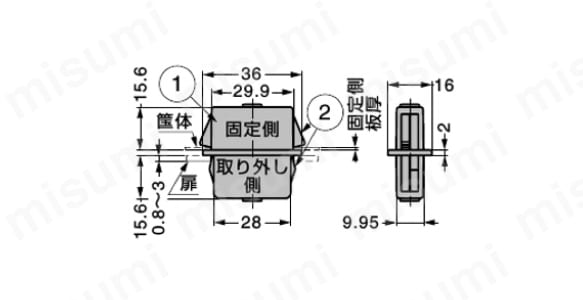

外形図

デュアルスナップキャッチ 295-9001型 外形図

製品仕様

デュアルスナップキャッチ 295-9001型 製品仕様1

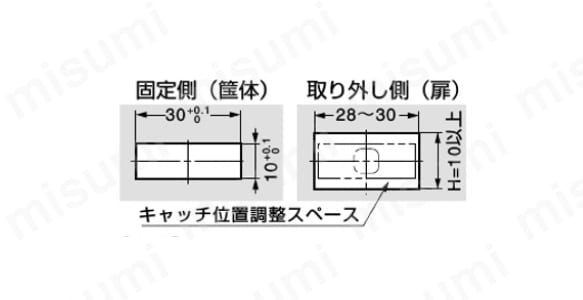

取付加工図

デュアルスナップキャッチ 295-9001型 製品仕様2

固定側・取り外し側穴の許容位置ずれ範囲

No.部品名材 料仕上／色
（1）本体ポリアミド（PA）ブラック
（2）フック部焼結鋼光沢クロメート処理

規格表

型 番適応板厚
（固定側）		適応板厚
（取り外し側）		引張力N引張力kgf質量g
295-9001-52-100010.7～1.20.8～3151.536
295-9001-52-150011.2～1.7
295-9001-52-200011.7～2.2
295-9001-52-100030.7～1.2303
295-9001-52-150031.2～1.7
295-9001-52-200031.7～2.2
295-9001-52-100050.7～1.2505.1
295-9001-52-150051.2～1.7
295-9001-52-200051.7～2.2

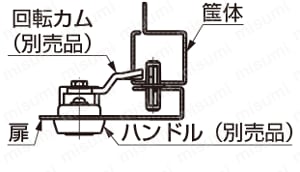

使用例

デュアルスナップキャッチ 295-9001型 使用例

取付例

注意・禁止事項

  • この製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
  • 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
  • 引張力にはばらつきがあります。

型番リスト

表示件数:
  1. 1
型番
吸着力／引張力／保持力(N)
使用環境
適応板厚（固定側）(mm)
注文コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15
-
0.7～1.2
140-025-385
10

1個

1,553円( 1,708円 )

4日目

30
-
0.7～1.2
140-025-388
10

1個

1,553円( 1,708円 )

4日目

50
-
0.7～1.2
140-025-391
10

1個

1,553円( 1,708円 )

4日目

15
-
1.2～1.7
140-025-386
10

1個

1,553円( 1,708円 )

4日目

30
-
1.2～1.7
140-025-389
10

1個

1,700円( 1,870円 )

4日目

50
-
1.2～1.7
140-025-392
10

1個

1,553円( 1,708円 )

4日目

15
-
1.7～2.2
140-025-387
10

1個

1,553円( 1,708円 )

4日目

30
-
1.7～2.2
140-025-390
10

1個

1,553円( 1,708円 )

4日目

50
標準
1.7～2.2
140-025-393
10

1個

1,553円( 1,708円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

受座不要の、ワンタッチで取り付けできるキャッチ。
【特長】
・スナップイン仕様のため、ねじ、ナット、ワッシャは不要。
・3点ロッドシステムの代わりに使用し、扉閉時のがたつきを抑えることもできる。
・取り外し側加工穴のH寸法を10mm以上にすることで、キャッチ位置を調整できる。
・別売の専用工具で、筺体（枠）に取り付けた後でも取り外せる。（扉側は工具なしで外せる）
【用途】
・扉等の閉じた状態の保持に。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
