スガツネ工業

スガツネ工業

免震台脚スウェイフット MDSF型

免震台脚スウェイフット MDSF型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
157,950円
税込価格
173,745円

【特長】・地震の激しい揺れからサーバーラックや精密機器、医療機器、キャビネット...

詳細情報を確認する

型番

未確定3件の候補があります。

Loading...

商品情報

免震台脚スウェイフットMDSF型の外形図と仕様について

免震台脚スウェイフットMDSF型の寸法図

免震台脚スウェイフットMDSF型の寸法図

品番ABCDEFG最大適応筐体寸法耐荷重N/4本耐荷重kgf/4本質量g
MDSF58-10-405865.534.57.5M10817W410×D630×H3902,000204180
MDSF58-16-801144810.5M161324W730×D730×H1,4605,000510300
MDSF80-20-100801446115M201630W1,000×D1,000×H2,0007,500765580
No.部品名材料仕上
（1）ボルト鋼無電解ニッケルめっき
（2）受皿鋼、ふっ素樹脂
（3）カバーニトリルゴム（NBR）-
（4）六角ナット鋼光沢クロメート処理（三価）

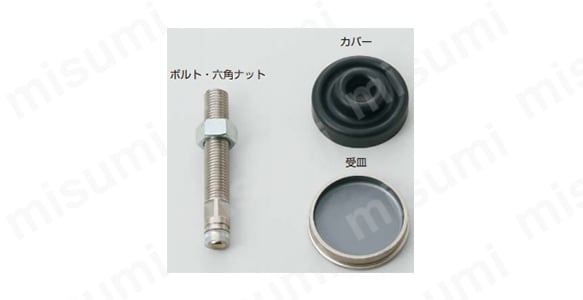

【部品構成1本あたり】 ボルト・六角ナット／カバー／受皿。

【部品構成1本あたり】
ボルト・六角ナット／カバー／受皿。

この商品の特長について

製品比較情報

揺れのイメージ。

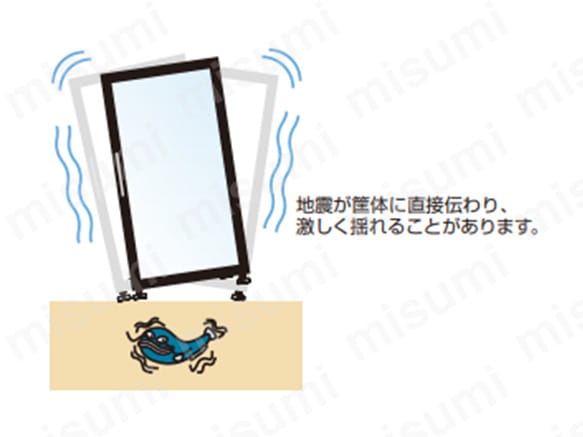

一般的なアジャスター／地震が筐体に直接伝わり、激しく揺れることがある。

一般的なアジャスター／地震が筐体に直接伝わり、激しく揺れることがある。

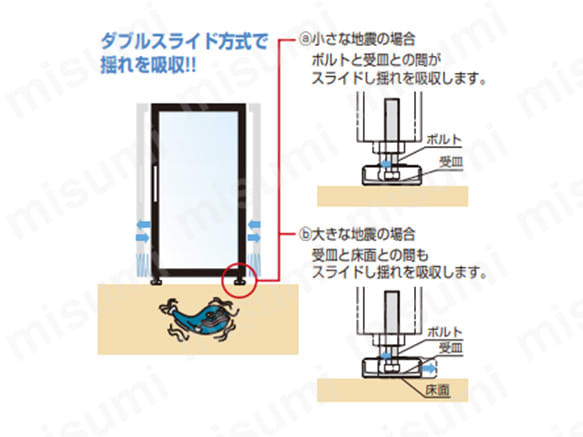

スウェイフット／ダブルスライド方式で揺れを吸収。 a：小さな地震の場合：ボルトと受皿との間がスライドし揺れを吸収。 b：大きな地震の場合：受皿と床面との間もスライドし揺れを吸収。スウェイフット／ダブルスライド方式で揺れを吸収。 a／小さな地震の場合：ボルトと受皿との間がスライドし揺れを吸収。 b／大きな地震の場合：受皿と床面との間もスライドし揺れを吸収。

スウェイフット／ダブルスライド方式で揺れを吸収。
a／小さな地震の場合：ボルトと受皿との間がスライドし揺れを吸収。
b／大きな地震の場合：受皿と床面との間もスライドし揺れを吸収。

製品特長紹介動画

LAMP 免震台脚スウェイフット MDSF型 試験(1) [スガツネ工業]

LAMP 免震台脚スウェイフット MDSF型 試験(1) [スガツネ工業]

LAMP 免震台脚スウェイフット MDSF型 試験(2) [スガツネ工業]

LAMP 免震台脚スウェイフット MDSF型 試験(2) [スガツネ工業]

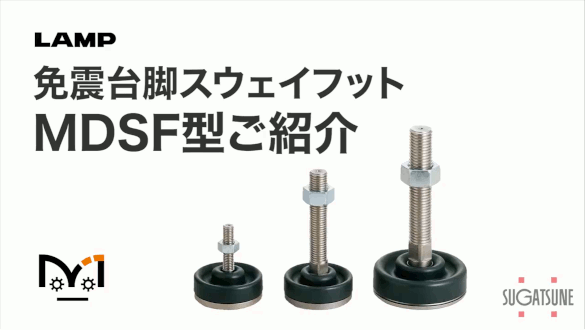

免震台脚スウェイフット MDSF型[スガツネ工業]

免震台脚スウェイフット MDSF型[スガツネ工業]

型番リスト

表示件数:
  1. 1
型番
ねじの呼び M
許容荷重(kN)
ねじの長さ(mm)
荷重範囲(kN)
外径(φ)
注文コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
2/4本
31
0.801～2.500
58
200-014-807
10

1個

157,950円( 173,745円 )

4日目

16
5/4本
66
2.501～5.500
58
200-014-805
10

1個

157,950円( 173,745円 )

4日目

20
7.5/4本
83
5.501～8.000
80
200-014-806
10

1個

157,950円( 173,745円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・地震の激しい揺れからサーバーラックや精密機器、医療機器、キャビネット、家具などを守る「免震台脚」です。
・床に固定して転倒を防止する構造とは異なり、ボルトと受皿によって振動をやさしく吸収する「免震構造」のため、キャビネットや装置などの転倒や内部基盤の破損防止に役立ちます。
・従来のアジャスターと同様に取り付けでき、設置が容易でコストパフォーマンスに優れています。
・機器の転倒を防ぐことで避難路の妨げとなるリスクを低減します。
・アンカー止めなどができない、二重床（フリーアクセスフロア）にも有効に機能します。
・大手メーカーのサーバーシステムに採用されています。
・スクールニューディール構想に関連した地震対策の強化にも役立ちます。
・4ヶ1セット単位での販売です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
