プラスチック空気孔 APD-KH型 配線孔付オーバルタイプ
- 通常価格(税別)
- 155円 ～ 1,929円
- 税込価格
- 171円 ～ 2,122円
【特長】・空気孔と配線孔が一体になった製品です。空気孔と配線孔を別々に取り付け...
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番
未確定13件の候補があります。
Loading...
商品情報
プラスチック空気孔 APD-KH型 配線孔付オーバルタイプの仕様
外観と使用例
APD-KH260の外観
APD-KH170の外観
APD-KH66の外観
APD-KH型の使用イメージ
寸法図

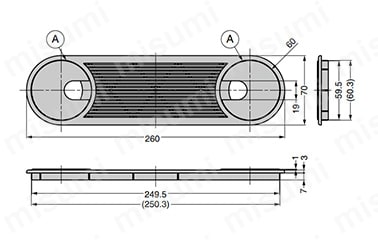

APD-KH260型の寸法図（単位：mm）
A部は取り外し可能

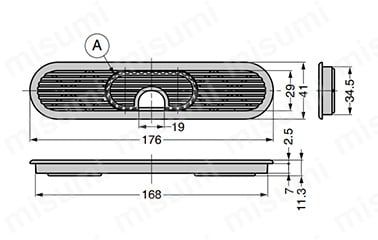

APD-KH170型の寸法図（単位：mm）
A部は取り外し可能

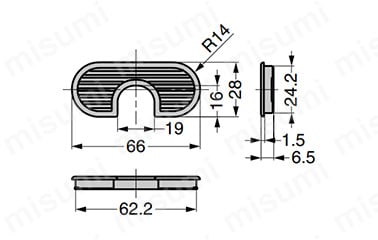

APD-KH66型の寸法図（単位：mm）
取付加工図

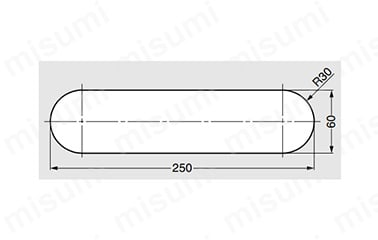

APD-KH260型の取付加工図（単位：mm）

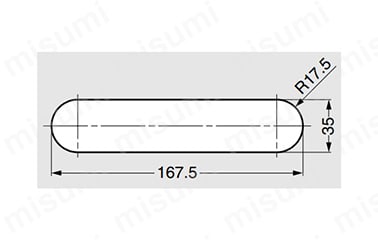

APD-KH170型の取付加工図（単位：mm）

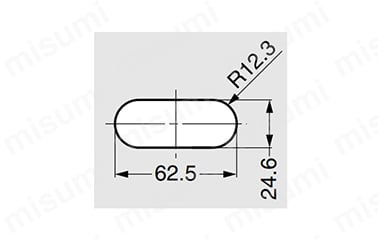

APD-KH66型の取付加工図（単位：mm）
製品仕様
| 品番 | 仕上／色 | 材料 | 空気流通面積mm2 | 質量g |
|---|---|---|---|---|
| APD-KH66-CR | クロムめっき | ABS樹脂 | 610 | 3.7 |
| APD-KH66-IV | アイボリー | 3 | ||
| APD-KH66-BL | ブラック | |||
| APD-KH66-BR | ブラウン | |||
| APD-KH66-WT | ホワイト | |||
| APD-KH170-CR | クロムめっき | 1690 | 24 | |
| APD-KH170-IV | アイボリー | 20 | ||
| APD-KH170-BL | ブラック | |||
| APD-KH170-BR | ブラウン | |||
| APD-KH170-WT | ホワイト | |||
| APD-KH260-IV | アイボリー | 3150 | 55 | |
| APD-KH260-BL | ブラック | |||
| APD-KH260-BR | ブラウン |
注意・禁止事項
- APD-KH170型、APD-KH260型は接着剤を併用して取り付けてください。
- 下蓋の空気流量面積は、蓋をして配線を通さない場合の値です。
- 板金に取り付ける場合は、接着剤を併用してください。
- 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
- ※ 上記以外の製品情報につきましては、カタログを参照してください。
型番リスト
- 表示件数:
| 型番 |
長さ(mm) |
空気流通面積(m㎡) |
仕上 |
穴嵌合部長さ |
注文コード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
66
|
610
|
ブラック
|
62.2
|
210-020-914
| 10 | 1個 | 155円(
171円
) | 4日目 | |
66
|
610
|
ブラウン
|
62.2
|
210-020-911
| 10 | 1個 | 155円(
171円
) | 4日目 | |
66
|
610
|
クロムめっき
|
62.2
|
210-020-910
| 10 | 1個 | 692円(
761円
) | 4日目 | |
66
|
610
|
アイボリー
|
62.2
|
210-020-912
| 10 | 1個 | 155円(
171円
) | 4日目 | |
66
|
610
|
ホワイト
|
62.2
|
210-020-913
| 10 | 1個 | 155円(
171円
) | 4日目 | |
176
|
1690
|
ブラック
|
168
|
210-020-568
| 10 | 1個 | 373円(
410円
) | 4日目 | |
176
|
1690
|
ブラウン
|
168
|
210-020-565
| 10 | 1個 | 373円(
410円
) | 4日目 | |
176
|
1690
|
クロムめっき
|
168
|
210-020-564
| 10 | 1個 | 1,593円(
1,752円
) | 4日目 | |
176
|
1690
|
アイボリー
|
168
|
210-020-566
| 10 | 1個 | 373円(
410円
) | 4日目 | |
176
|
1690
|
ホワイト
|
168
|
210-020-567
| 10 | 1個 | 373円(
410円
) | 4日目 | |
260
|
3150
|
ブラック
|
249.5
|
210-020-571
| 10 | 1個 | 1,929円(
2,122円
) | 4日目 | |
260
|
3150
|
ブラウン
|
249.5
|
210-020-569
| 10 | 1個 | 1,929円(
2,122円
) | 4日目 | |
260
|
3150
|
アイボリー
|
249.5
|
210-020-570
| 10 | 1個 | 1,929円(
2,122円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・空気孔と配線孔が一体になった製品です。空気孔と配線孔を別々に取り付ける必要がなく、コストパフォーマンスに優れています
・サイズは大・中・小、カラーは5種類と豊富に取りそろえています（APD-KH260型のカラーは3種類です）
【用途】
・パソコンの配線に
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
