アイエス工業所

アイエス工業所

ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm

ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SBS-20
  • SBS-25
  • SBS-13
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
38,899円 ～ 72,686円
税込価格
42,789円 ～ 79,955円

【特長】・特殊な使用条件に対応するために、本体、ロッド、浮玉などすべての部材に...

詳細情報を確認する

(i)ご注意

  • 商品情報のカタログが最新です。

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品情報

製品仕様

本体材質適用圧力適用流体最高使用温度接続
SCS14（SUS316）0～0.75MPa（SUB13）
0～0.5MPa（SUB20）
0～0.3MPa（SUB25）		上水道水、温水120℃ねじ込み式

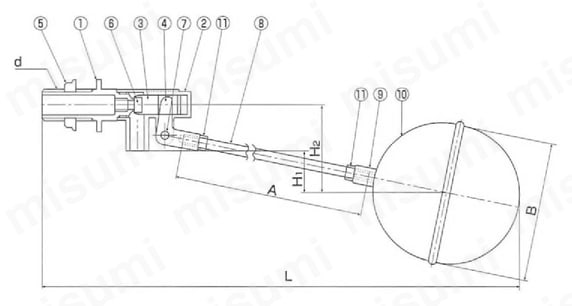

構造図

13mm

ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm 13mm構造図

20・25mm

ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm 20・25mm構造図

部品リスト

13mm
20・25mm
No.部品名材質
（1）胴SCS14
（2）弁胴SCS14
（3）バルブSCS14
（4）バルブレバーSCS14
（5）締付ナットSCS14
（6）シートパッキンシリコンゴム
（7）十字穴付なべ小ねじSUS316
（8）ロッドSUS316
（9）取付金具SUS316
（10）浮玉SUS316
（11）六角ナットSUS316
No.部品名材質
（1）胴SCS14
（2）バルブSCS14
（3）バルブレバーSCS14
（4）締付ナットSCS14
（5）シートパッキンフッ素ゴム
（6）六角ボルトSUS316
（7）六角ナットSUS316
（8）ロッド※SUS316
（9）取付金具SUS316
（10）浮玉SUS316
（11）六角ナットSUS316
※SUB20はM6
※SUB25はM8

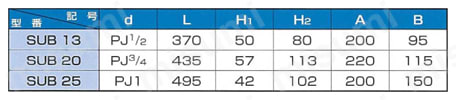

規格表

ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm 規格表

※取付規格:給水栓取付ねじ（PJ）
※SUB13:H1、H2は静水圧0.3MPa時の数値
※SUB20・25:H1、H2は静水圧0.3MPa時の数値

性質性能情報・試験情報

流量表

ステンレスボールタップ （ねじ込み式） 呼び径:13・20・25mm 流量表

型番リスト

表示件数:
  1. 1
型番
供給側 配管ねじの呼び
使用圧力範囲(MPa)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/2B
0～0.75

1個

38,899円( 42,789円 )

在庫品1日目

当日出荷可能

3/4B
0～0.5

1個

47,666円( 52,433円 )

4日目

1B
0～0.3

1個

72,686円( 79,955円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・特殊な使用条件に対応するために、本体、ロッド、浮玉などすべての部材にSCS14（SUS316）を使用しています
・パッキンは、耐熱性に優れたシリコンゴム（SUB13）およびフッ素ゴム（SUB20・25）を標準で使用しています

(i)ご注意

  • 商品情報のカタログが最新です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
