アイエス工業所

アイエス工業所

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
10,702円 ～ 27,502円
税込価格
11,772円 ～ 30,252円

【特長】・F号ボールタップには、それぞれのサイズにPVL 13が標準でセットさ...

詳細情報を確認する

型番

未確定6件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 外形図 PVL13

PVL13（標準タイプ）

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 外形図 PVLHL13・20

PVLHL13・20（水位差型）

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 外形図 PV20

PV20

製品仕様

材料表

型式部品名
本体ロッド（ナット付）浮玉（色）備考
PVL13CAC902SUS304PE（クリア）-
PVLHL13CAC902SUS304PE（青）専用浮玉
PVLHL20CAC902SUS304PE（青）専用浮玉
PV20CAC902SUS304PE（クリア）-

※浮玉材質は他に、銅・ステンレス（SUS304）があります。

PVLHL13・20

適用圧力：0.2～0.75MPa

※F号ボールタップ専用のパイロットバルブとして設計されていますので、ボールタップとしての単独使用はできません。

規格表

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 規格表

（JWWAは日本水道協会認証品）

商品特長詳細

PVLHL13・20

  • F号ボールタップの開・閉に水位差がとれます。
  • 止水圧力：0.2～0.75MPa
  • 水位差：約80～100mm
    F号ボールタップの作動回数を減らし、ワン型パッキンの寿命を延ばします。
  • F号ボールタップを常に全開・全閉させます。
    F号ボールタップの半開きを防ぎ本体シート部の摩耗を防止します。
F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 特長

下図のような場合に効果があります。

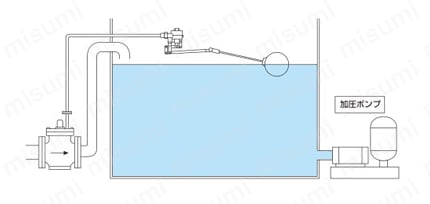

A：加圧ポンプ方式で高架水槽がない場合

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 特長A

B：2槽式などで水の移りがある場合

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 特長B

C：給水時に受水槽が波立つ場合

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 特長C

D：給水量がポンプの揚水量を上回っている場合

F号ボールタップ専用 パイロットバルブ 呼び径 65・80・100・125・150・200mm用 特長D

型番リスト

表示件数:
  1. 1
型番
供給側 配管ねじの呼び
使用圧力範囲(MPa)
パイロットバルブ種類
浮玉材質
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3/4B
-
標準タイプ
銅

1個

20,491円( 22,540円 )

4日目

3/4B
-
標準タイプ
PE

1個

10,702円( 11,772円 )

4日目

3/4B
-
標準タイプ
SUS304

1個

27,502円( 30,252円 )

4日目

1/2B
-
標準タイプ
銅

1個

20,662円( 22,728円 )

4日目

1/2B
-
標準タイプ
PE

1個

10,791円( 11,870円 )

4日目

1/2B
-
標準タイプ
SUS304

1個

27,502円( 30,252円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・F号ボールタップには、それぞれのサイズにPVL 13が標準でセットされています
・設計や施工の仕様により水位差型PVLHL 13・20およびPV 20を選択できます

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
