ミヤワキ

ミヤワキ

ディスク式スチームトラップ SC31型

ディスク式スチームトラップ SC31型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
49,532円 ～ 53,357円
税込価格
54,485円 ～ 58,693円

【特長】・ステンレス製：バイメタル、ガスケットを除く部品はステンレス製で耐久性...

詳細情報を確認する

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品情報

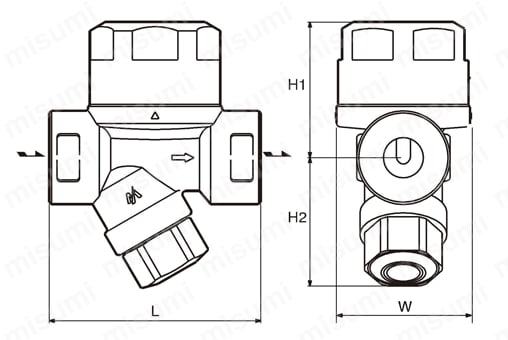

外形図

ディスク式スチームトラップ SC31型 外形図01

規格表

ディスク式スチームトラップ SC31型 規格表01

1. 最高許容圧力（PMA）：2.1MPa
PMAは耐圧部（本体）が許容される圧力です。
2. 最高許容温度（TMA）：220℃
TMAは耐圧部（本体）が許容される温度です。
3. 最小作動差圧（ΔPMN）：0.03MPa
ΔPMNはトラップ入口-出口間の最小作動差圧です。
4. 圧力の換算：1MPa=10.197kgf/cm2

型番リスト

表示件数:
  1. 1
型番
呼び径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/2B(15A)

1個

49,532円( 54,485円 )

15日目

3/4B(20A)

1個

51,398円( 56,538円 )

15日目

1B(25A)

1個

53,357円( 58,693円 )

15日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ステンレス製：バイメタル、ガスケットを除く部品はステンレス製で耐久性に優れます
・取付姿勢の制約なし：垂直取付・水平取付のどちらでも使用できます
・自動ブローオフ機構：内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します
・コンパクト設計：部品点数が少なく、保守点検が簡単に行えます
【用途】
・食品機器
・クリーニング機器
・蒸気輸送管・小型熱交換器等

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
