ミヤワキ

ミヤワキ

サイトチェッカー TS1型

サイトチェッカー TS1型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
32,189円
税込価格
35,408円

【特長】・チャッキバルブ兼用タイプなので逆流を防止します・ゴールデンブラス（黄...

詳細情報を確認する

型番

TS1-25 解除

  • CADデータ未対応

Loading...

商品情報

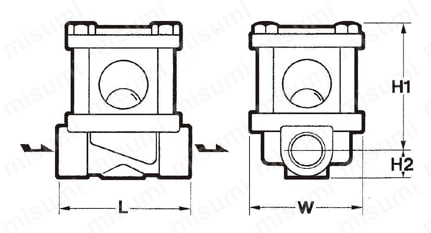

外形図

サイトチェッカー TS1型 外形図

製品仕様

型番接続
方式		呼び径
（A）		最高使用圧力
（MPa）		最高使用温度
（℃）		本体
材質		寸法（mm）重量
（kg）
蒸気水・温水空気蒸気水・温水空気LH1H2W
TS1ねじ込150.810.97180100100ブラス806914600.8
2071170.85
258576211.2

※圧力の換算：1MPa=10.197kgf/cm2
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。

  • ガラスは消耗品ですので、1年ごとに、あるいは板厚が10%減少したら交換してください。
  • スチームトラップの出口側に使用する場合はトラップからできるだけ離して取付けてください。

型番リスト

表示件数:
  1. 1
型番
呼び径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

TS1-25

1B(25A)

1個

32,189円( 35,408円 )

-

  1. 1

Loading...

詳細情報

基本情報

【特長】
・チャッキバルブ兼用タイプなので逆流を防止します
・ゴールデンブラス（黄銅鍛造）製のボデーは耐久性に優れています
・流体が微量の場合にも、ボール（弁）の微揺動により、流動状態の判別が可能です
・ボール（弁）にはセルフクリーニング効果があります
・ガラスの清掃、点検が簡単です
・小型、軽量で場所をとりません
・上面にガラスがない横4方向式なので、ガラスにホコリ等がたまることがなく、また誤って工具等を落としても安全です

カタログ



類似品

類似品をすべて見る

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
