ステンレス鋼管用プレス式継手 SUSプレス ラップ付単管
- 通常価格(税別)
- 4,900円 ～ 8,423円
- 税込価格
- 5,390円 ～ 9,265円
ステンレス鋼鋼管用プレス式継手。【特長】・業界初のプレス確認機能が継手について...
-
- 材質：
- ステンレス
-
- 表面処理：
- なし
-
- 使用流体：
- 水 / 空気 / 蒸気
-
- 最高使用圧力(MPa)：
- 1
-
- 接続種類：
- 管⇔管 同径
-
- 適用管材質：
- スチール
-
- 種類：
- 継手
商品情報
ステンレス鋼管用プレス式継手 SUSプレスの特長
簡単・確実施工のステンレス鋼管用プレス式継手
SUSプレスは、JIS規格（JIS G 3448 一般配管用ステンレス鋼管）およびJWWA規格（JWWA G 115 水道用ステンレス鋼管）に規定された薄肉ステンレス鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。
簡単・確実施工
専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。
安全・衛生的
ネジ切りやロウ付けの必要がなく、また火気を使用せず安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

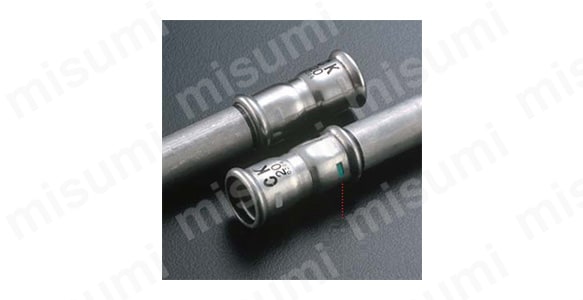

プレス確認機能付
プレス確認機能付
継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った建物内配管のトラブル防止に便利。

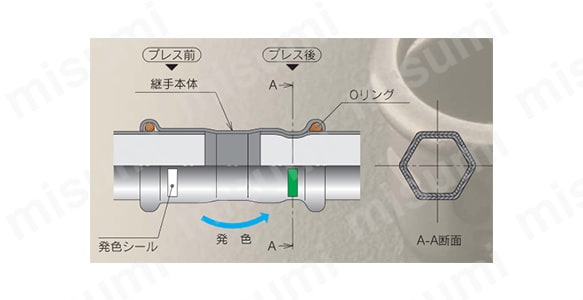

構造
SUSプレスの構造は、ステンレス鋼鋼管を塑性加工により、継手本体を形成した後に、Oリングを装着したもの。継手に薄肉ステンレス鋼鋼管を挿入し、カール部（Oリングが装着されている部位）を締め付けることにより、Oリングが圧縮され水密性（漏れない）を保持する構造を有する継手。
製品仕様
ラップ付単管（SP - LT、SP - LTU）の外観

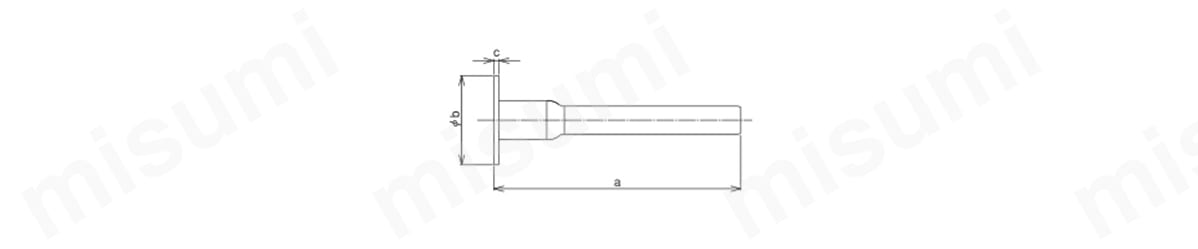

寸法図
ラップ付単管の寸法図
| 呼び方 | a | b | c |
|---|---|---|---|
| 30×1 | 250 | 67 | 2.8 |
| 40×1 1/4 | 250 | 76 | 2.8 |
| 50×1 1/2 | 250 | 81 | 2.8 |
| 60×2 | 250 | 96 | 2.8 |
単位 : mm
ラップ付単管の寸法図
| 呼び方 | a | b | c |
|---|---|---|---|
| 20×3/4 | 145 | 56 | 2.1 |
| 25×1 | 160 | 67 | 2.8 |
| 30×1 1/4 | 264 | 76 | 2.8 |
| 40×1 1/2 | 262 | 81 | 2.8 |
| 50×2 | 267 | 96 | 2.8 |
| 60×2 1/2 | 310 | 116 | 3.0 |
単位 : mm
型番リスト
- 表示件数:
| 型番 |
呼び方Su(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
30X 1
| 1個 | 4,900円(
5,390円
) | 4日目 | |
40X 1 1/4
| 1個 | 5,489円(
6,038円
) | 4日目 | |
50X 1 1/2
| 1個 | 5,837円(
6,421円
) | 4日目 | |
60X 2
| 1個 | 7,302円(
8,032円
) | 4日目 | |
20X 3/4
| 1個 | 6,158円(
6,774円
) | 4日目 | |
25X 1
| 1個 | 6,424円(
7,066円
) | 4日目 | |
30X 1 1/4
| 1個 | 5,643円(
6,207円
) | 4日目 | |
40X 1 1/2
| 1個 | 6,202円(
6,822円
) | 4日目 | |
50X 2
| 1個 | 6,829円(
7,512円
) | 4日目 | |
60X 2 1/2
| 1個 | 8,423円(
9,265円
) | 4日目 |
Loading...
詳細情報
基本情報
ステンレス鋼鋼管用プレス式継手。
【特長】
・業界初のプレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・ステンレス配管のフレア変換。
カタログ
商品担当おすすめ
-
シーケー金属
ステンレス鋼管用プレス式継手 SUSプレス エルボ
発色シール付きのSUSプレス式継手になります。シールが発色することにより、閉め忘れ確認が出来ます。
-
シーケー金属
ステンレス鋼管用プレス式継手 SUSプレス 絶縁ユニオン（白）
SUSプレス式継手の絶縁ユニオンになります。鋼管用になります。
-
シーケー金属
CK プレシールSUS継手 エルボ
シール材付きのステンレスねじ継手です・ステンレスねじ込み継手の”かじり”・”シール材混入”・”漏れ”等のトラブルを解消します。食品関係、医療関係、精密部品、あらゆる分野で使用されているステンレス継手の決定版です。配管のやり直し、補修も激減します。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 使用温度と最高仕様圧力は？
-
A使用温度は0～80℃になります。最高仕様圧力は1.0MPaになります。
- Q プレス工具は専用の工具が必要ですか？
-
ASUSプレス専用工具での締め付けが必要になります。
