シーケー金属

シーケー金属

ステンレス鋼管用プレス式継手 SUSプレス 径違いチー

ステンレス鋼管用プレス式継手 SUSプレス 径違いチー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
2,164円 ～ 15,069円
税込価格
2,380円 ～ 16,576円

ステンレス鋼鋼管用プレス式継手。【特長】・業界初のプレス確認機能が継手について...

詳細情報を確認する

型番

未確定20件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ステンレス鋼管用プレス式継手 SUSプレスの特長

簡単・確実施工のステンレス鋼管用プレス式継手
SUSプレスは、JIS規格（JIS G 3448 一般配管用ステンレス鋼管）およびJWWA規格（JWWA G 115 水道用ステンレス鋼管）に規定された薄肉ステンレス鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。

簡単・確実施工
専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。
安全・衛生的
ネジ切りやロウ付けの必要がなく、また火気を使用せず安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

プレス確認機能付

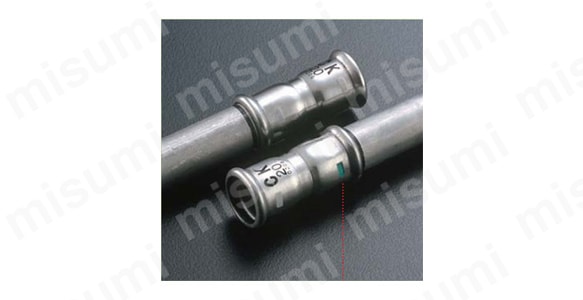

プレス確認機能の外観

プレス確認機能付
継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った建物内配管のトラブル防止に便利。

構造

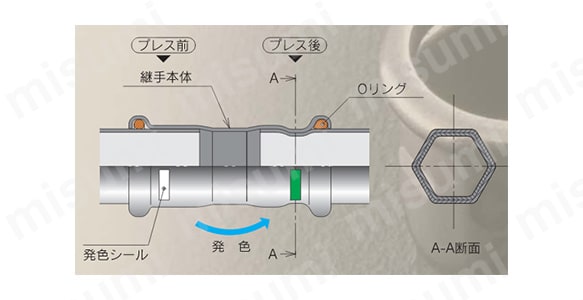

SUS プレスの構造図

SUSプレスの構造は、ステンレス鋼鋼管を塑性加工により、継手本体を形成した後に、Oリングを装着したもの。継手に薄肉ステンレス鋼鋼管を挿入し、カール部（Oリングが装着されている部位）を締め付けることにより、Oリングが圧縮され水密性（漏れない）を保持する構造を有する継手。

製品仕様

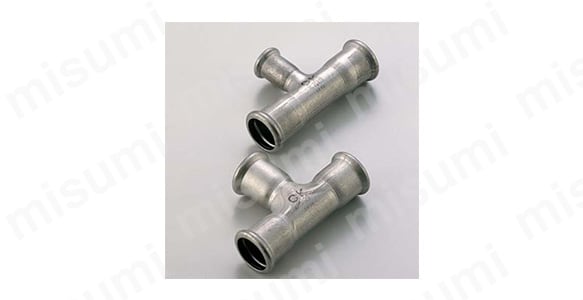

径違いチーの外観

径違いチーの外観

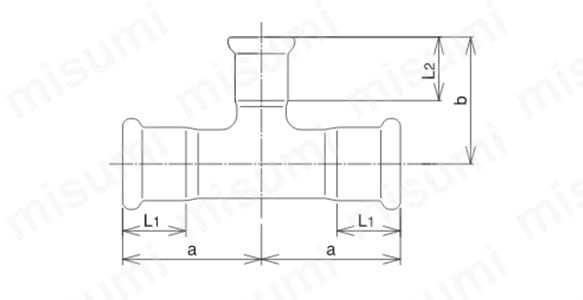

径違いチーの寸法図

径違いチーの寸法図

サイズ表

単位:mm

呼び方[Su]abL1L2
20×1346422421
25×2051512424
25×1351532421
30×2599703924
30×2099703924
30×1399673921
40×30107994739
40×25107724724
40×20107724724
40×13107694721
50×401021075247
50×301021095239
50×25102825224
50×20102765224
60×501271126452
60×401271176447
60×301271096439
60×25117846424
60×20117846424
60×13117836421

開発秘話



プレス忘れによる漏水・脱管のトラブルを防止するために、SUSプレス表面に発色シールを貼付しています。発色シールにより、一目でプレスされていることが確認でき、込み入った建物配管のトラブル防止が可能になりました。

型番リスト

表示件数:
  1. 1
型番
呼び方Su(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20X13

1個

2,164円( 2,380円 )

4日目

25X13

1個

2,975円( 3,273円 )

4日目

25X20

1個

2,724円( 2,996円 )

4日目

30X13

1個

7,694円( 8,463円 )

4日目

30X20

1個

7,680円( 8,448円 )

4日目

30X25

1個

7,415円( 8,157円 )

4日目

40X13

1個

11,171円( 12,288円 )

4日目

40X20

1個

10,600円( 11,660円 )

4日目

40X25

1個

10,263円( 11,289円 )

4日目

40X30

1個

10,112円( 11,123円 )

4日目

50X20

1個

11,871円( 13,058円 )

4日目

50X25

1個

11,228円( 12,351円 )

4日目

50X30

1個

10,922円( 12,014円 )

4日目

50X40

1個

10,600円( 11,660円 )

4日目

60X13

1個

15,069円( 16,576円 )

4日目

60X20

1個

14,732円( 16,205円 )

4日目

60X25

1個

14,425円( 15,868円 )

4日目

60X30

1個

14,116円( 15,528円 )

4日目

60X40

1個

14,006円( 15,407円 )

4日目

60X50

1個

13,728円( 15,101円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ステンレス鋼鋼管用プレス式継手。
【特長】
・業界初のプレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・ステンレス配管のサイズ変換分岐部。

カタログ



商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス鋼管用プレス式継手 SUSプレス 径違いチー

ステンレス鋼管用プレス式継手 SUSプレス 径違いチー

    ステンレス鋼管用プレス式継手 SUSプレス チー

    ステンレス鋼管用プレス式継手 SUSプレス チー

      ステンレス鋼管用プレス式継手 SUSプレス 水栓チー

      ステンレス鋼管用プレス式継手 SUSプレス 水栓チー

        ステンレス鋼管用プレス式継手 SUSプレス エルボ

        ステンレス鋼管用プレス式継手 SUSプレス エルボ

          ステンレス鋼管用プレス式継手 SUSプレス 径違いエルボ

          ステンレス鋼管用プレス式継手 SUSプレス 径違いエルボ

            ステンレス鋼管用プレス式継手 SUSプレス ソケット

            ステンレス鋼管用プレス式継手 SUSプレス ソケット

              ステンレス鋼管用プレス式継手 SUSプレス 径違いソケット

              ステンレス鋼管用プレス式継手 SUSプレス 径違いソケット

                ステンレス鋼管用プレス式継手 SUSプレス ユニオンソケット

                ステンレス鋼管用プレス式継手 SUSプレス ユニオンソケット

                  ステンレス鋼管対応 プレス式 モルコジョイント 水栓エルボショート

                  ステンレス鋼管対応 プレス式 モルコジョイント 水栓エルボショート

                    ステンレス鋼管対応 プレス式 モルコジョイント ソケット

                    ステンレス鋼管対応 プレス式 モルコジョイント ソケット

                      ステンレス鋼管用プレス式継手 SUSプレス コンパクトエルボ

                      ステンレス鋼管用プレス式継手 SUSプレス コンパクトエルボ

                        ステンレス鋼管用プレス式継手 SUSプレス メスアダプターソケット

                        ステンレス鋼管用プレス式継手 SUSプレス メスアダプターソケット

                          ステンレス鋼管用プレス式継手 SUSプレス 45°エルボ

                          ステンレス鋼管用プレス式継手 SUSプレス 45°エルボ
                            メーカー シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 シーケー金属 ベンカンジャパン ベンカンジャパン シーケー金属 シーケー金属 シーケー金属
                            通常価格 2,164円～ 1,774円～ 2,669円～ 825円～ 2,502円 504円～ 910円～ 2,458円～ 1,539円～ 541円～ 825円～ 1,365円～ 851円～
                            通常出荷日 4日目   4日目   4日目   4日目   4日目   4日目   4日目   4日目   3日目   3日目   4日目   4日目   4日目
                            材質 ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス SUS304 SUS304 ステンレス ステンレス ステンレス
                            表面処理 なし なし なし なし なし なし なし なし なし なし なし なし なし
                            使用流体 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 薬品 / 油 水 / 空気 / 薬品 / 油 水 / 空気 / 蒸気 水 / 空気 / 蒸気 水 / 空気 / 蒸気
                            最高使用圧力(MPa) 1 1 1 1 1 1 1 1 1 1 1 1 1
                            接続種類 管⇔管　違径 管⇔管　同径 ねじ⇔管　方向 管⇔管　同径 管⇔管　違径 管⇔管　同径 管⇔管　違径 ねじ⇔管　方向 ねじ⇔管　方向 管⇔管　同径 - ねじ⇔管　方向 管⇔管　同径

                            ステンレス鋼管用プレス式継手 SUSプレス 径違いチーのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 使用温度と最高仕様圧力は？
                            A
                            使用温度は0～80℃になります。最高仕様圧力は1.0MPaになります。
                            Q プレス工具は専用の工具が必要ですか？
                            A
                            SUSプレス専用工具での締め付けが必要になります。
