FMユニットバルブS-2型（通電開）

FMユニットバルブS-2型（通電開）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
117,059円 ～ 186,737円
税込価格
128,765円 ～ 205,411円

本弁は電気的制御（電磁弁）および機械的制御（ボールタップ）の両方にて作動させる...

詳細情報を確認する

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

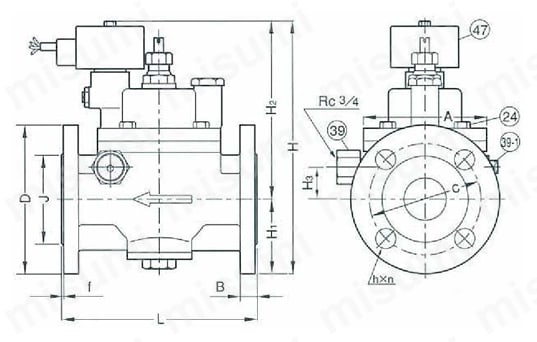

外形図

FMユニットバルブS-2型（通電開） 外形図

製品仕様

型番FM-S-2
呼び径mm25304050
使用圧力範囲0.07～0.78MPa
構造耐圧1.75MPa
適用流体流体名水道水
流体温度常温
作動通常作動電磁弁の開閉にて作動
電磁弁作動不良の場合満水警報時ボールタップにて給水を停止させます。
電磁弁の故障にて給水できないときは手動開閉弁操作にてボールタップ作動に切り替えることができます。
電気仕様定格連続定格
電圧100V/200V（50/60Hz）共用
励磁電流0.250A/0.127A
起動電流0.750A/0.381A
電圧許容変動定格電圧±10%
絶縁抵抗100MΩ以上（1,000Vメガー）
絶縁耐圧AC1500V 1分間
絶縁種別B種
コイル温度上昇90deg以下
使用条件周囲温度0～60℃
周囲湿度90%以下
頻度1回/min以下
取付姿勢コイルを上に垂直
備考電圧表示方式コイルケース上部銘板記入
電磁弁作動種別通電「開」
※使用圧力が0.39MPa以上の場合は流水音、ウォータハンマ防止対策として減圧弁（FM-GV）を併用してください。
重量（kg）5.06.010.014.0

※使用圧力範囲の圧力は、弁の作動時圧力です。

断面図

FMユニットバルブS-2型（通電開） 断面図

部品材料表

品番品名材質個数品番品名材質個数
1本体CAC901125ストレーナ締付ボルトSUS3041
2弁座シー卜SUS304126底ふた締付ボルトSUS304各種
3シリンダーCAC901128調整用本体CAC4061
4ガスケットNBR129OリングNBR1
5スピンドルC3604BD130流量調整棒C3604BD1
6弁体CAC901131グランドパッキンT2996-NA1
7パッキンEPDM132グランドパッキン押えC3604BD1
8ケレップCAC901133袋ナットC3604BD1
9弁体締付ナットC3604BD134手動開閉弁SUS3041
10シリンダーふた80以下 合成樹脂135ロックナットC3604BD1
100以上 CAC901136OリングNBR1
11ガスケットNBR137コアー取付台CAC4061
12チャッキ弁SUS304238OリングNBR1
12-1ストレーナSUS304239ソケットCAC4061
13ピストンCAC901139-1プラグC3604BD1
14OリングNBR140プランジャーSUS1
15ピストン締付ナットC3604BD141座金SPCC1
16止めビスSUS304142スプリングSUS3041
16-1止めビスSUS304143パックレスパイプSUS3041
17小管路SUS304144OリングNBR1
18ニードル弁CAC406145コイルエポキシ樹脂成形1
18-1ストレーナSUS304145-1キャブタイヤケーブル長さ0.7m--
19OリングNBR146座金SPCC1
20OリングNBR147コイルケースSPCD1
21底ふたCAC901148ナットSUS3041
22ストレーナSUS304150座金固定ビスSUS3041
23OリングNBR151スプリングSUS3041
24締付ボルトSUS304各種----

※CAC901は、従来の鉛レス銅合金です。

規格表

FMユニットバルブS-2型（通電開） 規格表

※断面図を参照。

使用例

FMユニットバルブS-2型（通電開） 使用例

性質性能情報・試験情報

流量図

FMユニットバルブS-2型（通電開） 流量図

型番リスト

表示件数:
  1. 1
型番
バルブ呼び径
供給側 管フランジの呼び
制御側 管フランジの呼び
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1 1/4B(32A)
1 1/4B(32A)
1 1/4B(32A)
一体型

1個

142,143円( 156,357円 )

6日目

1 1/4B(32A)
1 1/4B(32A)
1 1/4B(32A)
主弁のみ

1個

124,879円( 137,367円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

本弁は電気的制御（電磁弁）および機械的制御（ボールタップ）の両方にて作動させることができます。
通常は電気的制御（電磁弁）にて作動させますので、制御盤が必要です。
【特長】
・配管を直さずに電気的制御（電磁弁）から機械的制御（ボールタップ）に変更できます
・副弁（ボールタップ）の配管（パイロット管）を本体に接続しますので、保守などのときに配管を外す必要がなくなり、保守管理などにおいて作業時間が大幅に短縮できます
・手動開閉弁を設けていますので、電気的トラブルが生じた場合、ボールタップ（副弁）制御に切り替えることができます
・流量調整機構を備えていますので吐水量の調整ができます

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
