ＦＭバルブ製作所

ＦＭバルブ製作所

FMバルブ3FB一体型

FMバルブ3FB一体型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
60,013円 ～ 91,429円
税込価格
66,014円 ～ 100,572円

【特長】・加圧給水システムに機能を発揮します・本弁は全開、全閉による作動方式を...

詳細情報を確認する

  • 調整弁/安全弁種類：
    定水位弁
  • 使用流体：
    水
  • 安全弁形式：
    揚程式安全弁
  • 最高適用圧力【区分】(MPa)：
    0.11～1
  • 本体材質：
    CAC901
  • 接続種類：
    同径接続
  • 供給側 ねじ接続種類：
    R
  • 制御側 ねじ接続種類：
    Rc
  • 使用圧力範囲(MPa)：
    0.07～0.69
  • 構造耐圧(水圧)(MPa)：
    1.75

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

FMバルブ3FB一体型 外形図

製品仕様

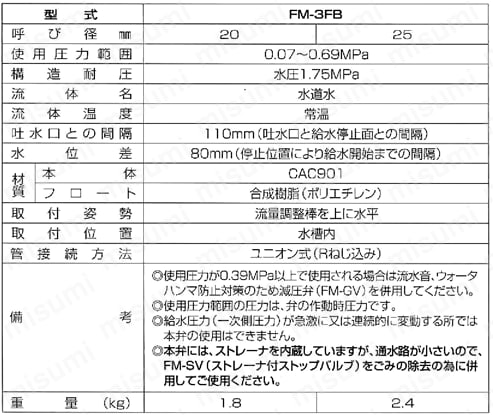

FMバルブ3FB一体型 仕様

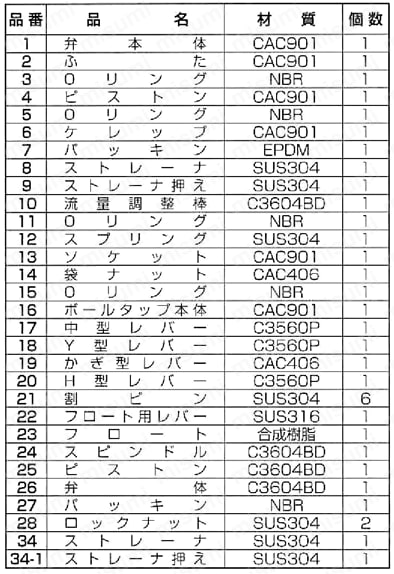

FMバルブ3FB一体型 部品表

規格表

FMバルブ3FB一体型 規格表

使用例

取付例図

FMバルブ3FB一体型 取付例図1

設置上の注意

  • 本弁を取り付ける前に、一次側配管内の錆や夾雑物などを放水洗浄してください。
  • 本弁には、ストレーナを内蔵していますが、通水路が小さいので、FM-SV（ストレーナ式ストップバルブ）をゴミ除去に併用してください。
  • パイロット配管は不要です。
  • 本弁は、点検などを考えマンホールの側に取り付けてください。
  • ストップバルブ（FM-SV）はストレーナ清掃のため、本体の底より20cm程の空間を設けてください。
    ※本弁を地下の受水槽などに使用する場合は、排水ポンプ（オーバーフロー管の2倍以上の能力がある）を設けて、漏水事故などに備えてください。


■電極棒・副弁（ボールタップ）の取付位置

FMバルブ3FB一体型 取付例図2

※吐出口空間
呼び径20mmについては、近接壁と吐水口中心の水平距離が40mm以上の場合、40mm以上とする。
呼び径25mmについては、近接壁と吐水口中心の水平距離が50mm以上の場合、50mm以上とする。

商品特長詳細

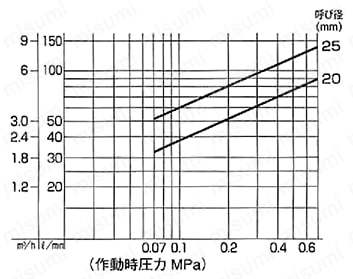

流量図

FMバルブ3FB一体型

型番リスト

表示件数:
  1. 1
型番
バルブ呼び径
供給側 配管ねじの呼び
制御側 配管ねじの呼び
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3/4B(20A)
3/4B(20A)
3/4B(20A)
主弁のみ

1個

60,013円( 66,014円 )

4日目

3/4B(20A)
3/4B(20A)
3/4B(20A)
FMスクリーンバルブFM-SV型とセット

1個

83,613円( 91,974円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・加圧給水システムに機能を発揮します
・本弁は全開、全閉による作動方式を採用していますのでバイブレーションを防ぎます
・給水から停止までの水位差が確保できますので、波による誤作動も防止します
・流量調整機構を備えていますので吐水量の調整ができます

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
