GOOD HAND CLAMP（グッドハンドクランプ）

GOOD HAND CLAMP（グッドハンドクランプ）

クランプ用先端金具 フラットゴムタイプ GH-FC

クランプ用先端金具 フラットゴムタイプ GH-FC

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
385円 ～ 933円
税込価格
424円 ～ 1,026円

ゴムの柔軟性でばらつきや凸凹を吸収し安定した固定を可能なトグルクランプ用アクセ...

詳細情報を確認する

型番

未確定6件の候補があります。

Loading...

商品情報

固定面に凸凹がある場合にゴムの柔軟性でばらつきや凸凹を吸収し安定した固定を可能

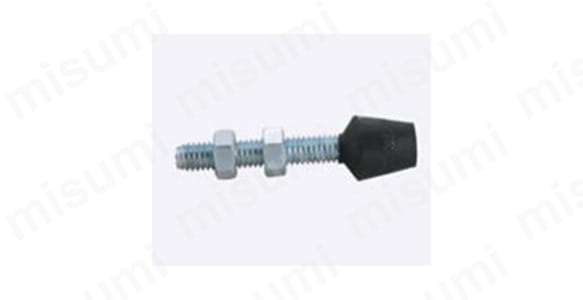

GH-FCの外観

GH-FCの外観

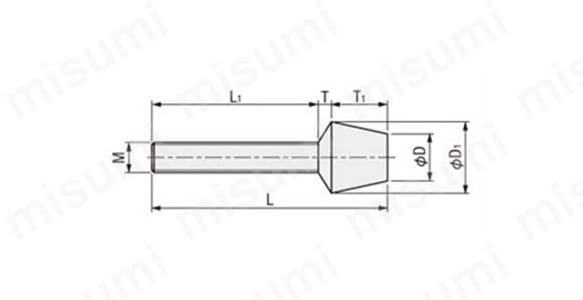

GH-FCの寸法図

GH-FCの寸法図

メートル

型式ネジ径
M(mm)		φD
(mm)		φD1
(mm)		T
(mm)		T1
(mm)		L
(mm)		L1
(mm)
TypeNo.
GH—FC
(メートル)		042507M4×P0.7812282515
0442074232
064410M6×P1.01016124430
0651105137
086312M8×P1.2512.5193.5156344.5
0875127556.5
108515M10×P1.516246208559
121017M12×P1.7524.530.510074

インチ

型式ネジ径
M(inch)		φD
(mm)		φD1
(mm)		T
(mm)		T1
(mm)		L
(inch)		L1
(mm)
TypeNo.
GH—FC
(インチ)		1013810-241113.83.67.61-3/823.7
141341/4-2010162101-3/432.5
142182-1/842
562125/16-1812183.5152-1/245
563003''57.7
383123/8-1614226.5193-1/263.4
384124-1/288.8
123341/2-1324.530.56203-3/469.3

型番リスト

表示件数:
  1. 1
型番
ネジ規格
ネジ径 M(mm)
ネジ径 M(inch)
全長 L(mm)
全長 L(inch)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
メートル
M4XP0.7
-
25
-

1個

385円( 424円 )

在庫品1日目

当日出荷可能

メートル
M6XP1.0
-
51
-

1個

430円( 473円 )

在庫品1日目

当日出荷可能

メートル
M8XP1.25
-
63
-

1個

459円( 505円 )

7日目～

メートル
M8XP1.25
-
75
-

1個

611円( 672円 )

在庫品1日目

当日出荷可能

メートル
M10XP1.5
-
85
-

1個

561円( 617円 )

在庫品1日目

当日出荷可能

メートル
M12XP1.75
-
100
-

1個

933円( 1,026円 )

7日目～

  1. 1

Loading...

詳細情報

基本情報

ゴムの柔軟性でばらつきや凸凹を吸収し安定した固定を可能なトグルクランプ用アクセサリ。
【特長】
・ボルト先端がゴムで覆われているので、ワークが傷つきにくいクランプ用の先端金具。
・固定面に凸凹がある場合にゴムの柔軟性でばらつきや凸凹を吸収し安定した固定を可能。
・先端部はショアA70のNBRゴム。ネジについてはメートルねじとインチねじから選択可能。
【用途】
・傷つきやすいワークをクランプで固定する際に、通常の六角ボルトの代わりに使用。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

クランプ用先端金具 フラットゴムタイプ GH-FC

クランプ用先端金具 フラットゴムタイプ GH-FC

    ゴム付きボルト

    ゴム付きボルト

      トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

      トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

        トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）

        トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）

          トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）

          トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）

            クランプ用先端金具付属品 キャップ GH-NC

            クランプ用先端金具付属品 キャップ GH-NC

              ラバー スクリュー パッド RPP

              ラバー スクリュー パッド RPP

                トグルクランプ用先端金具（スプリング付ゴムボルト）

                トグルクランプ用先端金具（スプリング付ゴムボルト）

                  ユニバーサルボルト

                  ユニバーサルボルト

                    トグルクランプ用ゴム付ボルト

                    トグルクランプ用ゴム付ボルト

                      クランプ用先端金具（ウレタン）

                      クランプ用先端金具（ウレタン）

                        クランプ用先端金具（ノーマル）

                        クランプ用先端金具（ノーマル）

                          トグルクランプ用先端金具（ユニバーサルタイプ）

                          トグルクランプ用先端金具（ユニバーサルタイプ）
                            メーカー GOOD HAND CLAMP（グッドハンドクランプ） カクタ スーパーツール スーパーツール スーパーツール GOOD HAND CLAMP（グッドハンドクランプ） イマオコーポレーション ミスミ カクタ 育良精機製作所 ミスミ ミスミ ミスミ
                            通常価格 385円～ 489円～ 686円～ 228円～ 488円～ 314円～ 928円～ 1,440円～ 838円～ 364円～ 410円～ 190円～ 560円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            商品 クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプ用付属品 キャップ・パッド クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト
                            表面処理 ユニクロメッキ - - - - - - - - - - - -

                            クランプ用先端金具 フラットゴムタイプ GH-FCのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 硬度などその他の仕様を教えてください。
                            A
                            材質NBR 硬度 ショア70度となっております。
