型番：HVU-04-04
ハンドバルブ HVU【5～25個入り】 ﾊﾞﾙﾌﾞ(PACK)
- SALE 2025/06/30まで
- 一部当日出荷可能
- 通常単価(税別)
- 8,382円 5,029円
- 税込単価
- 9,220円 5,532円
【特長】・空気圧機器の圧縮空気をハンドルを回して簡単にon／offさせます・機...
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
HVU-04-04 の仕様・寸法情報
商品情報

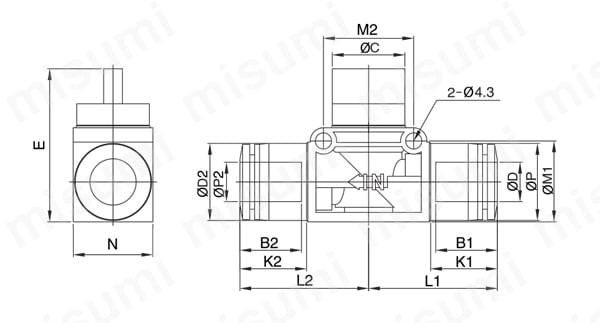

外形図

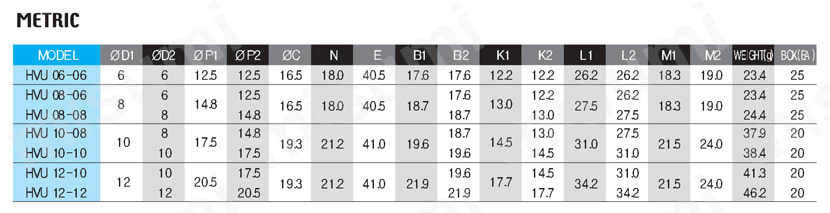

規格表
型番リスト
Loading...
詳細情報
基本情報
【特長】
・空気圧機器の圧縮空気をハンドルを回して簡単にon／offさせます
・機械内部の残留圧を除去した状態で保守や点検ができます
・3方向バルブはoff時、機械側の残留圧を大気中に放出すると同時に流入する空気を遮断します
【用途】
・機器の空気圧の圧力を開閉するのに使用します
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
類似品
この商品に近い類似品がありませんでした。
HVU-04-04で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ハンドバルブ HVUの型番HVU-04-04のページです。
型番HVU-04-04に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
この商品のバリエーション
| 型番 |
|---|
| HVU-06-06 |
| HVU-08-06 |
| HVU-08-08 |
| HVU-10-08 |
| HVU-10-10 |
| HVU-12-10 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | ポート数 | 接続チューブ径 | φD1 | φD2 | φP1 | φP2 | φC | N (mm) | E (mm) | B1 (mm) | B2 (mm) | K1 (mm) | K2 (mm) | L1 (mm) | L2 (mm) | M1 (mm) | M2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2,064円 ( 2,270円 )5個入り | 3パック | - | 4日目～ | 3ポート | φ6 | 6 | 6 | 12.5 | 12.5 | 16.3 | 18.0 | 40.3 | 16.4 | 16.4 | 12.3 | 12.3 | 26.3 | 26.3 | 8.2 | 19.0 | |
9,943円 ( 10,937円 )25個入り | 1パック | - | 5日目～ | その他 | φ8 | 8 | 6 | 14.8 | 12.5 | 16.3 | 18.0 | 40.3 | 18.3 | 16.4 | 13.4 | 13.4 | 27.4 | 26.2 | 8.2 | 19.0 | |
2,224円 ( 2,446円 )5個入り | 3パック | - | 在庫品1日目 当日出荷可能 | 3ポート | φ8 | 8 | 8 | 14.8 | 14.8 | 16.3 | 18.0 | 40.3 | 18.7 | 18.7 | 13.9 | 13.9 | 27.9 | 27.9 | 8.2 | 19.0 | |
9,983円 ( 10,981円 )25個入り | 1パック | - | 5日目～ | その他 | φ10 | 10 | 8 | 17.5 | 14.8 | 19.3 | 21.2 | 40.5 | 20.2 | 18.3 | 14.5 | 14.5 | 31.0 | 27.4 | 10.9 | 24.0 | |
2,423円 ( 2,665円 )5個入り | 3パック | - | 在庫品1日目 当日出荷可能 | 3ポート | φ10 | 10 | 10 | 17.5 | 17.5 | 19.3 | 21.2 | 40.5 | 20.1 | 20.1 | 14.4 | 14.4 | 30.9 | 30.9 | 10.9 | 24.0 | |
9,577円 ( 10,535円 )20個入り | 1パック | - | 5日目～ | その他 | φ12 | 12 | 10 | 20.5 | 17.5 | 19.3 | 21.2 | 40.5 | 22.9 | 20.2 | 17.6 | 17.6 | 34.1 | 31.0 | 10.9 | 24.0 |
