EMT（イー・エム・ティー）

EMT（イー・エム・ティー）

ステンレス管用継手 -エルボ- ［EME-4］

ステンレス管用継手 -エルボ- ［EME-4］

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
1,451円
税込単価
1,596円

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

EME-8-8R 解除

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

ステンレス管用継手 -エルボ- ［EME-4］ 外形図1

エルボ（インチタイプ）

ステンレス管用継手 -エルボ- ［EME-4］ 外形図2

エルボ（ミリタイプ）

製品仕様

  • 材質：SUS304
  • 参考最高使用圧力：16MPa

規格表

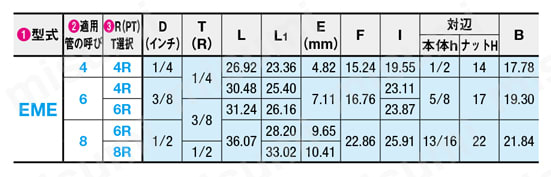

エルボ（インチタイプ）

ステンレス管用継手 -エルボ- ［EME-4］ 規格表1

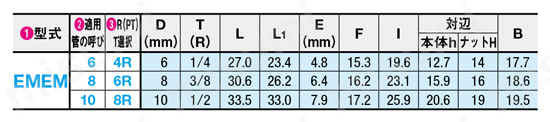

エルボ（ミリタイプ）

ステンレス管用継手 -エルボ- ［EME-4］ 規格表2

使用例

ユニオン継手の取付方法

  • 1. 継手を鋼管に接続し、手で締め付けた後、スパナでさらに1回転と1/4～1回転と1/2程度締め付けを行い密封を行います。
  • 2. 接続完了の確認：スパナで軽く締め付けた後、再度ナットを取り外し、フェルールが鋼管にはまり込んでいるかを確認してください。はまり込んでいれば密封ができ、フェルールは前後に動かず、軸方向の回転しかできません。締め込みを行うと回転はしません。

型番リスト

表示件数:
  1. 1
型番
最高使用圧力(MPa)
適用管外径 D(D1)(φ)
使用鋼管タイプ
サイズ規格
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

EME-8-8R

16
12.7
インチ管タイプ
インチ

1個

1,451円( 1,596円 )

8日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。2005年中国・上海で設立した継手メーカーです。EMT社のステンレス継手は、水や油といった流体に対して高い耐久性を備えています。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

EME-8-8Rで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ステンレス管用継手 -エルボ- ［EME-4］の型番EME-8-8Rのページです。
型番EME-8-8Rに関する仕様情報を記載しております。
