LAMP トルクヒンジ HG-TS型
- 当日出荷可能
- 通常価格(税別)
- 910円 ～ 1,275円
- 税込価格
- 1,001円 ～ 1,403円
任意の角度で保持できるフリーストップ仕様のトルクヒンジです。【特長】・2万回の...
-
- 種類：
- 平蝶番
-
- 付加機能：
- トルク（フリーストップ）
-
- 本体材料：
- ステンレス鋼(SUS304)
-
- 勝手違い：
- 左右兼用
-
- 取付方法：
- ねじ止め
-
- 取付種類：
- 丸穴
-
- 用途：
- 標準 / 耐食性
-
- 開き角度(deg)：
- 180
-
- 本体仕上：
- バレル研磨
-
- 取付穴：
- あり
-
- 軸材料：
- ステンレス鋼
商品情報
外形図
HG-TS03
HG-TS07
HG-TS15
※蝶番の可動範囲は約270°
製品仕様
【仕 様】
- 使用温度：-10℃～ 50℃
- 使用湿度：90％ RH以下
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 固定本体 | ステンしス鋼（SUS304） | 光沢バレル研磨 |
| （2） | 回転本体 | ||
| （3） | 回転筒L | ポリアセタール（POM） | ブラック |
| （4） | 回転筒R | ||
| （5） | シャフト | ステンしス鋼（SUS303） | - |
| （6） | 調整ブレー卜 | ステンしス鋼（SUS304） | 光沢バレル研磨 |
| （7） | かしめビン | ステンしス鋼 | - |
規格表
| 型 番 | トルクN・m ※ | トルクkgf・cm ※ | 質量g | ||
|---|---|---|---|---|---|
| HG-TS03 | 0.35 | +40% | 3.6 | +40% | 15.0 |
| -20% | -20% | ||||
| HG-TS07 | 0.7 | +40% | 7.1 | +40% | 27.5 |
| -20% | -20% | ||||
| HG-TS15 | 1.5 | +40% | 15.3 | +40% | 64.1 |
| -20% | -20% | ||||
※ 経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。

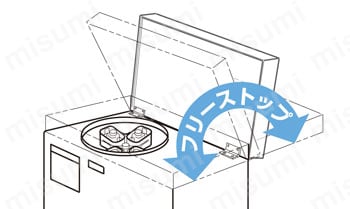

使用例
特長
- 任意の角度で保持できるフリーストップ仕様のトルクヒンジです。
- スガツネ独自の技術により、構成部品を減らして低価格を実現しました。
- アルミフレー厶に取り付けでぎます。
技術情報

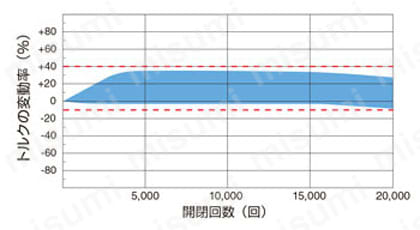

【開閉試験によるトルク変動率の推移】
開閉試験において、開閉角度160°、試験速度5サイクル/分の動作を2万回繰り返した結果、初期トルクの-10％～+40％のトルク変動範囲内に納まり、摩耗粉の発生や破損、異音は起こりませんでした。
注意・禁止事項
- ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
型番リスト
- 表示件数:
| 型番 |
長さ(mm) |
幅(mm) |
トルク(N・m) |
発注コード |
注文コード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
任意の角度で保持できるフリーストップ仕様のトルクヒンジです。
【特長】
・2万回の開閉試験（スガツネ基準）をクリアします。
・使用温度：－10℃～50℃／保存温度範囲：－20℃～60℃。
・使用湿度：90％RH以下／保存湿度：95％RH以下。
・アルミフレームに取り付けできます。
【用途】
・音響機器、FA機器、各種自動機器に適用。
