LAMP ステンレス鋼製重量用戸車 JS325型 枠無L型
- SALE 2025/03/31まで
- 数量スライド割引
- 通常価格(税別)
- 49,547円 ～ 143,698円 特別価格
- 税込価格
- 54,502円 ～ 158,068円 特別価格
JS315型の枠無しタイプの戸車。【特長】・ベアリングはラバーシール（密閉防塵...
商品情報
JS315型の枠無しタイプ

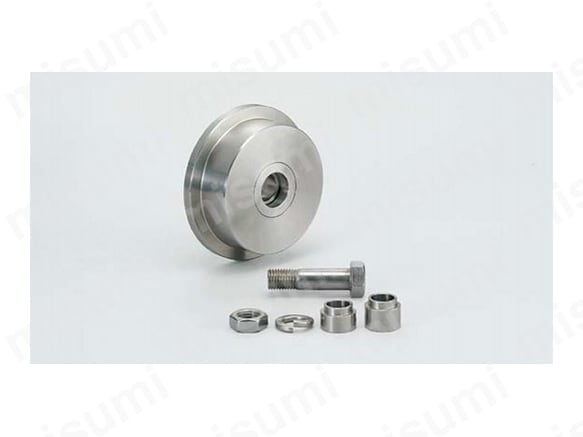

付属品
ボルト、ナット、スプリングワッシャー、スペーサー2個

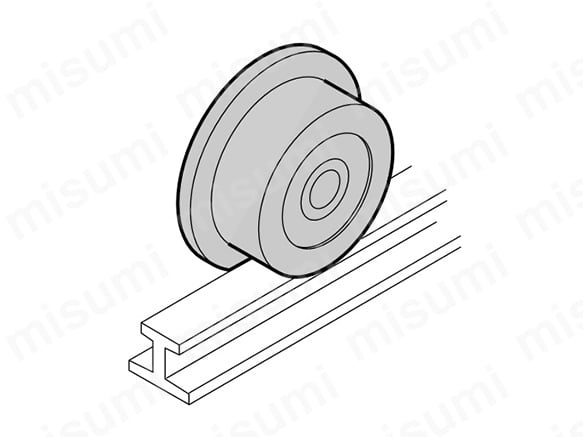

使用例
製品仕様

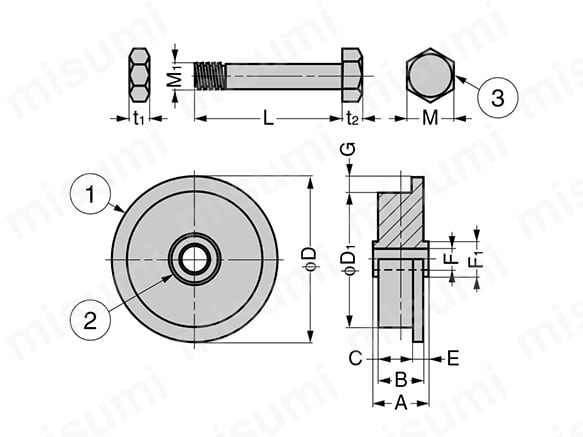

寸法図
| No. | 部品名 | 材料 | 仕上 |
| ① | 車輪 | ステンレス鋼（SUS303） | － |
| ② | ベアリング | ステンレス鋼（SUS440C） | |
| ③ | ボルト | ステンレス鋼（SUS304） |
| 品番 | D | D1 | A | B | C | E | F | F1 | G | L | M | M1 | t1 | t2 | 質量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JS325-100L | 120 | 100 | 40 | 36 | 27 | 9 | 16 | 25 | 10 | 60 | 27 | M16 | 10.5 | 10 | 0.7 |
| JS325-150L | 150 | 130 | 43 | 43 | 33 | 10 | 20 | 40 | 75 | 30 | M20 | 12 | 13 | 4.9 | |
| JS325-200L | 200 | 170 | 50 | 50 | 36.5 | 13.5 | 25 | 15 | 86 | M24 | 14 | 10 | 9.4 |
- ※ 車輪径150mm、200mmのボス幅のA寸法は付属ワッシャー分を加算した値です。
型番リスト
- 表示件数:
| 型番 |
車輪径(Φ) |
車輪幅 B(mm) |
注文コード | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
120
|
36
|
200-024-781
| 1個 | 49,547円 46,148円 ( 50,763円 ) | 3日目 | |
150
|
43
|
200-024-782
| 1個 | 106,237円 93,265円 ( 102,592円 ) | 5日目 | |
200
|
50
|
200-024-783
| 1個 | 143,698円 126,152円 ( 138,767円 ) | 5日目 |
Loading...
詳細情報
基本情報
JS315型の枠無しタイプの戸車。
【特長】
・ベアリングはラバーシール（密閉防塵式）を使用し、耐水性に優れる。
・屋外で使用可能。
・車輪径150mm以上はベアリングを2個使用。
・重い扉もスムーズに移動可能。
【用途】
・門扉に最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
