IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）
- 通常価格(税別)
- 19,143円 ～ 202,234円
- 税込価格
- 21,057円 ～ 222,457円
両端がコンフラットフランジ及び端管接続用成形ベローズ。【特長】・CFフランジの...
-
- 種類：
- 成形ベローズ
-
- 接続部種類：
- ICFフランジ
-
- 使用流体：
- 空気（真空）
-
- フランジ形状：
- 固定-回転
-
- フランジ材質：
- SUS304L
-
- ベローズ材質：
- SUS316L
商品情報

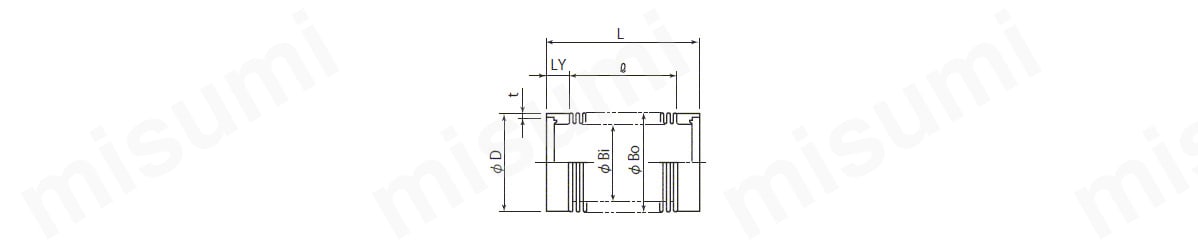

IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）の外形図と寸法
IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）の外形図と寸法
| 型式 | ベローズ | フランジ | Lの 作動 範囲 | バネ 定数 (N/mm) | 有効 面積 (cm2) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 長さ | 外径 | 板厚 | 長さ | ||||
| Bi | Bo | l | D | T | LY | ||||
| IC18A | 12.9 | 19 | 50 | 18.0 | 1.0 | 10 | 67～72 | 17.0 | 2.0 |
| IC18B | 100 | 114～124 | 8.6 | ||||||
| IC25A | 17.4 | 26 | 50 | 25.4 | 1.5 | 10 | 65～73 | 9.2 | 3.7 |
| IC25B | 100 | 110～126 | 4.7 | ||||||
| IC32A | 22.9 | 33 | 50 | 31.8 | 1.5 | 10 | 64～74 | 9.4 | 6.1 |
| IC32B | 100 | 108～128 | 4.8 | ||||||
| IC40A | 30.2 | 42 | 50 | 38.1 | 1.5 | 10 | 63～74 | 7.7 | 10.2 |
| IC40B | 100 | 105～130 | 3.9 | ||||||
| IC65A | 50.1 | 65 | 50 | 63.5 | 2.0 | 15 | 67～88 | 8.1 | 26.0 |
| IC65B | 100 | 108～144 | 4.3 | ||||||
| IC100A | 90.1 | 109 | 50 | 101.6 | 2.0 | 15 | 64～90 | 9.3 | 77.8 |
| IC100B | 100 | 102～148 | 5.0 | ||||||
| IC150A | 134.7 | 153 | 50 | 152.4 | 3.0 | 20 | 77～98 | 17.1 | 162.5 |
| IC150B | 100 | 115～156 | 9.0 | ||||||
| IC200A | 180.0 | 213 | 45 | 203.2 | 3.0 | 30 | 86～117 | 47.1 | 303.3 |
| IC200B | 90 | 112～175 | 24.1 | ||||||
製品仕様
| 圧力条件 | （内部）真空 （外部）大気圧 |
|---|---|
| 温度条件 | 20℃（ベーキング時max250℃） |
| リーク量 | 1×10-9 Pa・m3/s 以下 |
| ベローズ材質 | SUS316L |
| フランジ材質 | SUS304L |
| フランジ形状 | コンフラットフランジ接続及び端管接続用 |
| 繰り返し寿命 | 1万回 |
開発秘話
高真空化が進むにつれＣＦフランジの配管が増え都度の設計をするよりは規格化をするべきであると考え開発しました。
型番リスト
- 表示件数:
| 型番 |
内径(Φ) |
外径(Φ) |
Lの作動範囲(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
12.9
|
19
|
67～72
| 1個 | 19,143円(
21,057円
) | 5日目 | |
12.9
|
19
|
114～124
| 1個 | 27,304円(
30,034円
) | 6日目 | |
17.4
|
26
|
65～73
| 1個 | 20,505円(
22,556円
) | 9日目 | |
17.4
|
26
|
110～126
| 1個 | 29,265円(
32,192円
) | 15日目 | |
22.9
|
33
|
64～74
| 1個 | 21,599円(
23,759円
) | 6日目 | |
22.9
|
33
|
108～128
| 1個 | 30,536円(
33,590円
) | 6日目 | |
30.2
|
42
|
63～74
| 1個 | 23,083円(
25,391円
) | 6日目 | |
30.2
|
42
|
105～130
| 1個 | 34,014円(
37,415円
) | 6日目 | |
50.1
|
65
|
67～88
| 1個 | 34,014円(
37,415円
) | 6日目 | |
50.1
|
65
|
108～144
| 1個 | 47,137円(
51,851円
) | 42日目 | |
90.1
|
109
|
64～90
| 1個 | 39,832円(
43,815円
) | 8日目 | |
90.1
|
109
|
102～148
| 1個 | 54,964円(
60,460円
) | 6日目 | |
134.7
|
153
|
77～98
| 1個 | 67,633円(
74,396円
) | 6日目 | |
134.7
|
153
|
115～156
| 1個 | 105,310円(
115,841円
) | 6日目 | |
180
|
213
|
86～117
| 1個 | 193,267円(
212,594円
) | 6日目 | |
180
|
213
|
112～175
| 1個 | 202,234円(
222,457円
) | 6日目 |
Loading...
詳細情報
基本情報
両端がコンフラットフランジ及び端管接続用成形ベローズ。
【特長】
・CFフランジの配管の直管部との配管径の違いがない。
・6種類のラインナップ。
【用途】
・CFフランジ配管（高真空）に使用。
・特定の条件下で既定の作動ストロークを得たい場合に使用。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）のレビュー
よくあるご質問（FAQ）
- Q 金具径はいくつですか？
-
AＣＦフランジの標準内径に合わせてあります。
- Q 長さは変えられますか？
-
Aご希望の長さで製作することが出来ます。
