入江工研

入江工研

型番：IF100
IF規格成形ベローズ IFｷｶｸｾｲｹｲﾍﾞﾛｰｽﾞ

IF規格成形ベローズ IF100

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/06/30まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常単価(税別)
61,348円
税込単価
67,483円

両端にIFフランジが付いた成形ベローズ。【特長】・JIS真空フランジと接続が可...

詳細情報を確認する

  • 種類：
    成形ベローズ
  • 接続部種類：
    JISフランジ
  • 使用流体：
    空気（真空）
  • フランジ形状：
    両端固定
  • フランジ材質：
    SUS304
  • ベローズ材質：
    SUS316L

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

IF100 解除

Loading...

IF100 の仕様・寸法情報

商品情報

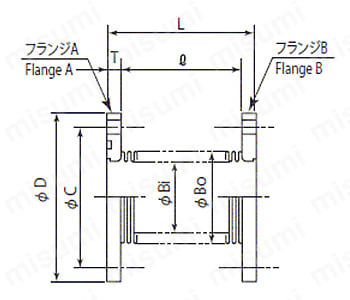

IF規格成形べローズの外形図と寸法

IF規格成形べローズの寸法図

IF規格成形べローズの寸法図

単位: mm

型式ベローズフランジLの
作動
範囲		バネ
定数
(N/mm)		有効
面積
(cm2)
内径外径長さ外径板厚PCD取付穴
ＢｉＢｏlＤＴＣ-
IF2022.933.044808604-1054～6410.06.1
IF2528.640.049908704-1057～708.49.2
IF4043.658.07010510854-1074～1005.120.3
IF5050.165.085120101004-1085～1185.026.0
IF6561.980.090145101204-1283～1283.639.5
IF8077.695.086160121354-1289～1246.058.5
IF100106.5125.086185121608-1288～1247.8105.2
IF125134.7153.076210121858-1282～11211.7162.5
IF150157.2176.076235122108-1282～11213.6218.0
IF200199.8230.093300162708-1598～14433.2362.7
IF250254.3290.0933501632012-15105～14080.9581.7
IF300306.0340.01184001637012-15130～16292.9819.4
IF350340.2378.21104502042012-15128～16290.51013.4
IF400380.9423.71105202048012-19128～16380.31271.1
IF500497.0528.01066252258516-19134～160530.62062.9

製品仕様

圧力条件（内部）真空　　（外部）大気圧
温度条件20℃（ベーキング時max250℃）
リーク量1×10-7 Pa・m3/s 以下
ベローズ材質SUS316L
フランジ材質SUS304
フランジ形状JIS B 2290 フランジA:VG フランジB:VF
繰り返し寿命1万回

開発秘話



真空用フランジで最もポピュラーなJIS真空フランジに対応しました。ポンプのような振動が絶えずある場所では接続が緩んでしまう事からボルト締めの出来る物を開発致しました。

型番リスト

表示件数:
  1. 1
型番
内径(Φ)
外径(Φ)
Lの作動範囲(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

IF100

106.5
125
88～124

1個

61,348円( 67,483円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

両端にIFフランジが付いた成形ベローズ。
【特長】
・JIS真空フランジと接続が可能
・ロール成形法に比べて精度の高いものが得られる
・応力のバラツキを防止出来る
・特定の条件下で既定の作動ストロークを得たい場合に使用出来る
【用途】
・ボルト締めでしっかりした配管を構成したい時に使用

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

IF100で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
