仕様・寸法を表示する

追加工・オプション

三ツ星ベルト

三ツ星ベルト

スタークイック S5M0150

スタークイック S5M0150

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
3,074円 ～ 15,647円
税込価格
3,381円 ～ 17,212円

スタークイックは三ツ星ベルトの軸穴完成品タイミングプーリーです。タイミングベル...

詳細情報を確認する

  • 種類：
    タイミングプーリ
  • 歯形(ベルト形)：
    S5M
  • ベルト幅(mm)：
    15
  • プーリ/アイドラー：
    プーリ(ベアリング無し)

型番

未確定20,946件の候補があります。

Loading...

商品情報

外形図

プーリサイズ【S5M】

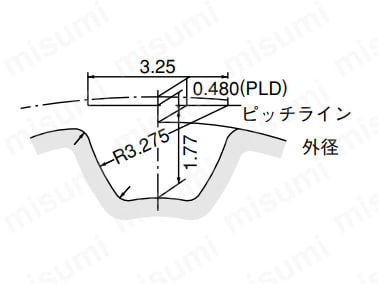

標準歯形

標準プーリ形状

プーリ形状A

プーリ形状A

プーリ形状B

プーリ形状B

製品仕様

歯型歯分類使用ベルト幅呼称
(使用ベルト幅)		材質表面処理プーリ形状
S5MSTPD歯形
(スーパートルク)		0150
(15mm)		高力アルミニウム
(A2017)		未処理A
B
白アルマイトA
B
鋼材未処理A
B
黒染A
B
無電解ニッケルメッキA
B

規格表

プーリ寸法表

呼び幅使用ベルト幅
(mm)		プーリ幅
LA(mm)		全幅
LB(mm)		歯幅
W(mm)		フランジ段幅
H(mm)
0150152234172.5

プーリ歯数プーリ形状材質ピッチ径外径ボス幅ボス径軸穴径d（mm）
A形状		軸穴径d（mm）
B形状		対応フランジサイズ
PD（mm）OD（mm）K（mm）D（mm）minmaxminmax厚みFM
14A・B高力アルミニウム合金
鋼材		22.2821.32--78--F-102616
1523.8722.9112157877F-102818
1625.4624.50177979F-103120
1828.6527.691971179F-103322
2031.8330.871971279F-103522
2235.0134.0525715712F-104028
2438.2037.2429717715F-104432
2539.7938.8329717715F-104432
2641.3840.4231818817F-104734
2844.5643.6033820817F-104836
3047.7546.793310221017F-16（15）5136
3250.9349.973810251020F-16（15）5441
3657.3056.343810281020F-16（15）6141
4063.6662.704710321028F-16（15）6950
4470.0369.075012381230F-16（15）7453
4876.3975.436012421238F-16（15）8363
5079.5878.626312451240F-16（15）8666
6095.4994.537512501250F-16（15）9978
  • ※ （）はアルミ品です。

キー溝・タップ寸法

適応軸穴径
(mm)		キー溝幅
B		公差
JS9		キー溝高さ
h		公差タップサイズ
T		セットスクリュー
（）は準標準
4以上6.35以下※－－－－M3M3×4
7以上9以下※－－－－M4M4×5(M4×4)
10以上12以下4±0.0151.8＋0.1
0		M4M4×5(M4×4)
12を超え17以下52.3M5M5×5
17を超え22以下62.8M6M6×8(M6×6)
22を超え30以下8±0.0183.3＋0.2
0
30を超え38以下10M8M8×10(M8×8)
38を超え44以下12±0.0215
44を超え50以下143.8
50を超え58以下164.3M10M10×12
58を超え65以下184.4
  • ※ 付属されるセットスクリューは、寸法一覧表（カタログページP6〜7）の青塗部分のみタップ長さが不足しているため（ ）内のセットスクリューが付属されます。
  • ※ φ4〜9（軸穴径 : 4〜9mm）はキー加工ができません。

選定サポート情報

製品コード例




技術情報・設計アイデア

設計手順、S5M 許容張力表、S5M 基準伝導容量表・許容トルク表

タップ加工について

プーリ形状A

プーリ形状A

プーリ形状B

プーリ形状B

  1. （1）プーリ形状Aの場合は歯底位置にタップ加工を行うため歯数によって90°・120°（以上）位置付近となります。
  2. （2）歯数・軸穴のサイズによって、タップ長さが長くなるため座ぐりを設けます。座ぐり径については下記表にて確認ください。
    座ぐり深さの基準は、A形は歯先、B形はボス外形からの深さとなります。
タップサイズ座ぐり径
M4φ5
M5φ6
M6φ7
M8φ9
M10φ11

フランジについて

タイミングプーリは、一般に平プーリのようなクラウン（中高）をつけないので、軸の平行度・ベルト固有の特性によってベルトは片方に寄ります。
ベルトがプーリからはずれないようにプーリ側面にフランジをつけてください。



水平軸の場合

  1. 1.軸間距離が小プーリ径の8倍より小さい場合、図15-Aのように小プーリに両フランジをつけてください。W形を除く標準プーリA形、B形及びC形にはフランジがついています。
  2. 2.軸間距離が小プーリ径の8倍以上の場合、図15-Bのように両方のプーリに両フランジをつけてください。

垂直軸の場合

ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。

図15-A／図15-B

フランジの取り付け

（１）カシメ方式

ポンチを使用し、上記の要領でカシメてください。

ポンチを使用し、上記の要領でカシメてください。
平面の盤上に下図のようにプーリを置き、ポンチでプーリ本体をフランジ面に被せるようなカシメ方をしてください。
（作業時は、手袋など保護具を使用してください。）

ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。

ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。

プーリ径（mm）カシメ数
30以下4カ所
31～506カ所
51～808カ所
81～15010カ所
151以上12カ所
  • ※ S8M、S14Mは上表のカシメ数の2倍としてください。

カシメるときの注意事項

  1. 1.プーリのフランジハメ合部に異物等が付着していると、プーリとフランジとのすき間ができますのでご注意ください。
  2. 2.フランジの傾きを防止する意味で、対角に順次カシメてください。

（２）ビス止め方式

S8M・S14M形の大径プーリおよびXH・XXH形プーリのフランジは、切削フランジとし、プーリ本体の取付けは皿ビスによって固定してください。
フランジのみの販売は行っておりません。
