NW/KF規格 ゴム管アダプタ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 5,570円 ～ 11,830円
- 税込価格
- 6,127円 ～ 13,013円
真空ポンプとの接続、主に低真空用として使用される。【特長】・NW/KF16-N...
-
- 種類：
- アダプタ
-
- 規格：
- NW/KF規格
-
- アダプタ種類：
- ゴム管・チューブ取付用
-
- 継手種類：
- レデューサ
-
- 同径・異径：
- 異径
-
- 材質：
- ステンレス
-
- 材質詳細：
- SUS304
商品情報

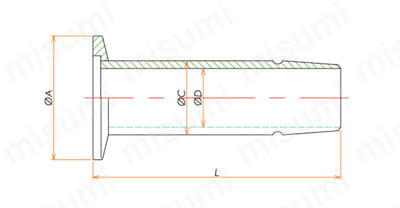

外形図
製品仕様
- 材質：SUS 304
規格表
| 型番 | 適用ホース型式 | 規格サイズ | A | C | D | L | |
|---|---|---|---|---|---|---|---|
| 真空排気ホース | PVC排気ホース | ||||||
| NW16HA | RH18 | PVC19 | NW/KF 16 | 30 | 19 | 17.7 | 60 |
| NW25HA | RH25 | PVC25 | NW/KF 25 | 40 | 24 | 22.7 | 80 |
| NW40HA | RH38 | PVC38 | NW/KF 40 | 55 | 38 | 33 | 80 |
| NW50HA | RH25 | PVC25 | NW/KF 50 | 75 | 27.2 | 22 | 60 |
型番リスト
Loading...
詳細情報
基本情報
真空ポンプとの接続、主に低真空用として使用される。
【特長】
・NW/KF16-NW/KF50までを標準規格化。
【用途】
・真空容器の配管系統に使用。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
