偏心クランプボルト SLEC-A-EL
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 387円 ～ 698円
- 税込価格
- 426円 ～ 768円
ねじを締めつけると、ねじの軸心から偏心した頭部がワークを強力にクランプ。【特長...
-
- 種類：
- 本体
-
- 本体材質：
- SCM435
-
- 表面処理：
- 無電解ニッケルメッキ
型番
未確定7件の候補があります。
Loading...
商品情報
偏心クランプボルト SLEC-A-ELの仕様

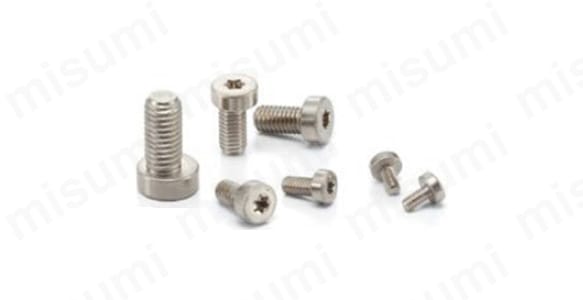

SLEC-A-ELの外観

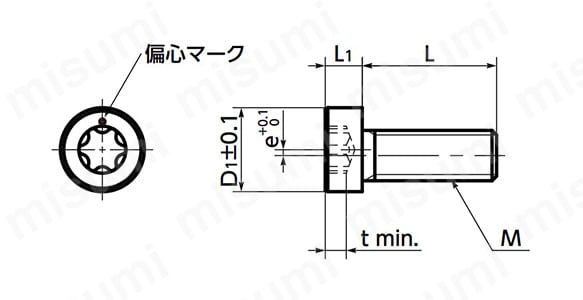

SLEC-A-ELの寸法図
（単位：mm）
| SLEC-A 四三酸化鉄皮膜 | SLEC-A-EL 無電解ニッケルメッキ | 共通寸法 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | 品番 | M | L | D1 | L1 | e | 適用レンチ | ヘクサロビュラ穴の番号 No. | t | 質量（g） |
| SLEC-M3-A | SLEC-M3-A-EL | M3 | 6 | 6.8 | 2.5 | 0.4 | SKX-10 | 10 | 1 | 0.7 |
| SLEC-M4-A | SLEC-M4-A-EL | M4 | 8 | 7 | 3 | 0.4 | SKX-15 | 15 | 1.2 | 1.6 |
| SLEC-M5-A | SLEC-M5-A-EL | M5 | 10 | 8.5 | 4 | 0.4 | SKX-20 | 20 | 1.5 | 2.6 |
| SLEC-M6-A | SLEC-M6-A-EL | M6 | 12 | 10 | 4 | 0.5 | SKX-25 | 25 | 2 | 5.1 |
| SLEC-M8-A | SLEC-M8-A-EL | M8 | 16 | 13 | 5 | 0.8 | SKX-30 | 30 | 2.5 | 11 |
| SLEC-M10-A | SLEC-M10-A-EL | M10 | 20 | 16 | 7 | 1 | SKX-40 | 40 | 3 | 22 |
| SLEC-M12-A | SLEC-M12-A-EL | M12 | 24 | 18 | 8 | 1 | SKX-45 | 45 | 3.5 | 32 |
取り付け寸法

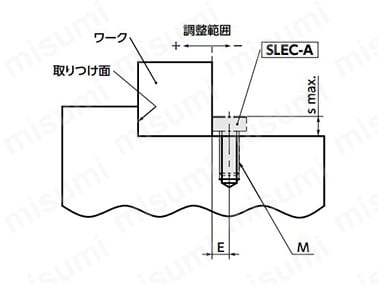

取り付け寸法図
（単位：mm）
| 品番 | E | M | 調整範囲 min.／max. | s max. |
|---|---|---|---|---|
| SLEC-M3-A-EL | 3.1（0～+0.3） | M3 | -0.1／0.7 | 3.3 |
| SLEC-M4-A-EL | 3.15（0～+0.3） | M4 | -0.05／0.75 | 4.1 |
| SLEC-M5-A-EL | 3.9（0～+0.3） | M5 | -0.05／0.75 | 5.3 |
| SLEC-M6-A-EL | 4.65（0～+0.3） | M6 | -0.15／0.85 | 5.5 |
| SLEC-M8-A-EL | 6.05（0～+0.5） | M8 | -0.35／1.25 | 7 |
| SLEC-M10-A-EL | 7.5（0～+0.5） | M10 | -0.5／1.5 | 9.5 |
| SLEC-M12-A-EL | 8.5（0～+0.5） | M12 | -0.5／1.5 | 10.9 |
取り付け方法
図1

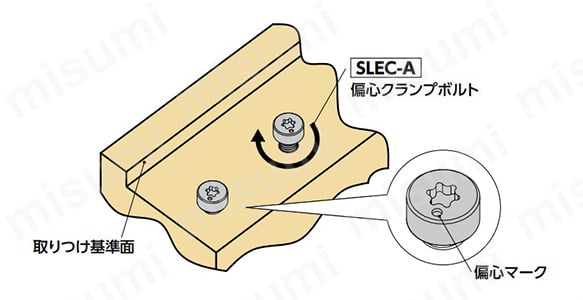

偏心クランプボルトの頭部座面が軽くあたるまで、ねじ穴にねじ込んでください（図1）。このとき偏心マークの位置は揃っていなくてもかまいません。
図2

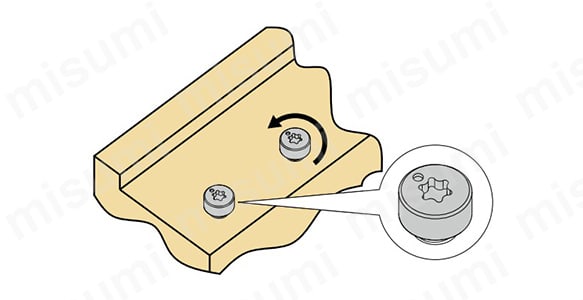

偏心マークが図2の位置になるように、偏心クランプボルトをゆるめてください。
図3
偏心マークを図3の位置までさらにゆるめ、取りつけしたいレールを偏心クランプボルトと取りつけ基準面の間に入れてください。
図4

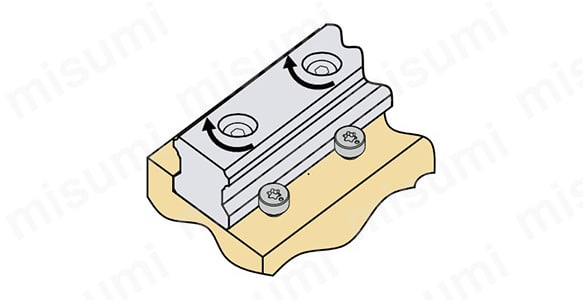

レール本体の取りつけボルトを仮締めしてください
図3

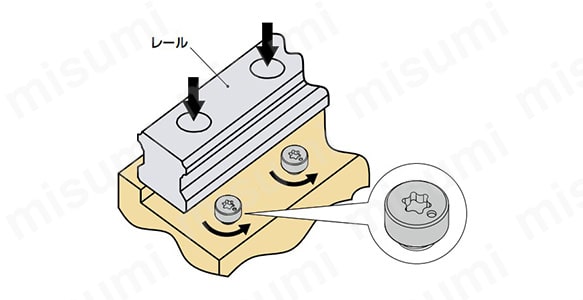

取りつけ基準面にレールが密着するように、偏心クランプボルトを締めつけてください（図5）。
図4

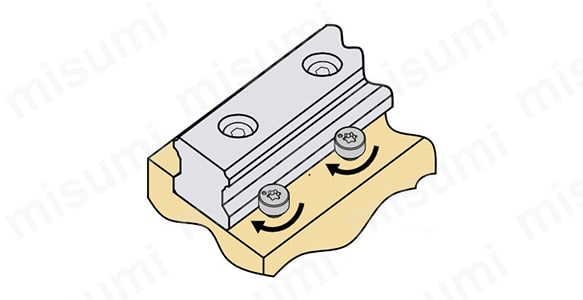

レール本体の取りつけボルトを本締めしてください（図6）

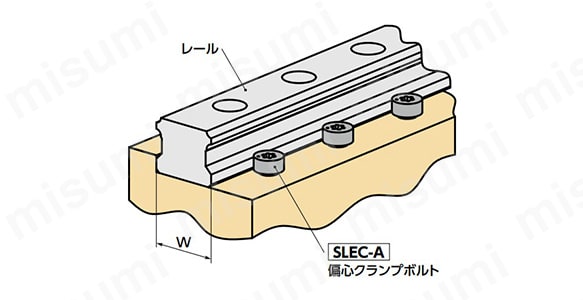

使用例
使用例
型番リスト
- 表示件数:
| 型番 |
ねじの呼び |
ねじ長さ(mm) |
偏心値 e(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M3
|
6
|
0.4
| 1個 | 387円(
426円
) | 4日目 | |
M4
|
8
|
0.4
| 1個 | 399円(
439円
) | 在庫品1日目 当日出荷可能 | |
M5
|
10
|
0.4
| 1個 | 387円(
426円
) | 4日目 | |
M6
|
12
|
0.5
| 1個 | 400円(
440円
) | 在庫品1日目 当日出荷可能 | |
M8
|
16
|
0.8
| 1個 | 444円(
488円
) | 在庫品1日目 当日出荷可能 | |
M10
|
20
|
1
| 1個 | 518円(
570円
) | 4日目 | |
M12
|
24
|
1
| 1個 | 698円(
768円
) | 4日目 |
Loading...
詳細情報
基本情報
ねじを締めつけると、ねじの軸心から偏心した頭部がワークを強力にクランプ。
【特長】
・くさび効果により、小さな締めつけトルクで大きなクランプ力が得られる。
・取りつけ、取りはずしには専用レンチSKXをご使用。
・リニアガイドウェイ用レールの固定に適している。
・偏心した頭部がリニアガイドウェイ用レールを取りつけ基準面に押しつけることで、取りつけの際の精度出しが簡単に行える。
・また、経年使用による反り・位置ずれを抑えて、取りつけ精度を保つ。
・SLEC-A-ELは無電解ニッケルメッキタイプ。
・耐蝕が必要な用途に。
【用途】
・リニアガイドウェイ用レールの固定／ワーク・治具の固定。
カタログ
