仕様・寸法を表示する

追加工・オプション

マイティ

マイティ

プラスチック・ユニバーサル・ジョイント MCシリーズ

プラスチック・ユニバーサル・ジョイント MCシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,056円 ～ 7,764円  特別価格
税込価格
3,362円 ～ 8,540円  特別価格

【特長】・ゼロ・バックラッシュ・シングルで45度、ダブルで90度の角度吸収・電...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定58件の候補があります。

Loading...

商品情報

外形図

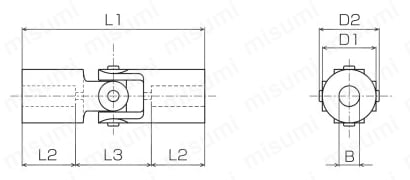

プラスチック・ユニバーサル・ジョイント MCシリーズ 外形図

シングル・タイプ

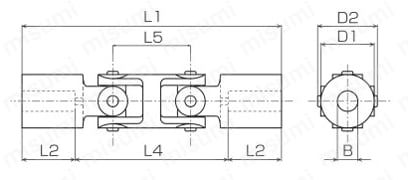

プラスチック・ユニバーサル・ジョイント MCシリーズ 外形図

ダブル・タイプ

製品仕様

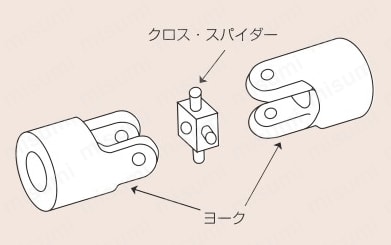

MC型の構造及び材質

  • ヨーク：特殊配合アセタール樹脂
  • 中間体（クロススパイダー）：快削黄銅（一体削り出し）
型番最大許容
トルク
N・m		ねじり剛性最大離脱
荷重
N		絶縁破壊
電圧
kV-DC		イナーシャ
kg・m2×10-8		MAX偏角
±度		MAX偏心
±mm		質量
最大内径
製品
kg×10-3
静的破壊
トルク
N・m		ねじりばね定数
N・m/rad.
シングルMC-60.110.452.92710.60.345-0.7
MC-90.361.908.49811.04.045-2.7
MC-130.854.5018.026713.214.345-5.7
MC-161.606.8034.042122.232.345-12.2
ダブルMC-6-D0.080.340.71914.20.6905.61.1
MC-9-D0.161.904.33917.55.9909.14.5
MC-13-D0.593.407.19819.823.79010.99.6
MC-16-D1.306.8012.632330.863.59015.519.7

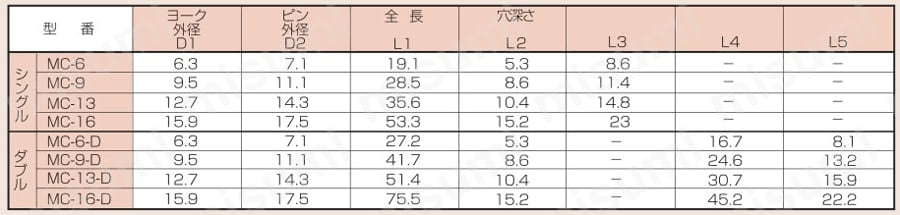

規格表

プラスチック・ユニバーサル・ジョイント MCシリーズ 規格表

使用例

MC型のシャフトへの取付法

ヨーク及びシャフトに貫通穴をあけ、スプリング・ピンで止めてください。

プラスチック・ユニバーサル・ジョイント MCシリーズ 取付法

選定サポート情報

型番表示の仕方

プラスチック・ユニバーサル・ジョイント MCシリーズ 選定サポート

シングル・タイプ

プラスチック・ユニバーサル・ジョイント MCシリーズ 選定サポート2

ダブル・タイプ

選定サポート情報

MCシリーズは、以下の事項を選定の基準にしてください。

  • （1）偏角が普通の時…シングル・タイプ
    大きい時…ダブル・タイプ
  • （2）偏心がある時…ダブル・タイプ
  • （3）負荷の下でねじりたわみ量を
    小さくしたい時…外径の大きな物か、シングル・タイプ
    大きくとりたい時…外径の小さな物か、ダブル・タイプ
  • （4）軸方向の変位（エンドフロート）がある時…MC型
  • （5）シャフトへの取付け法で
    スプリング・ピン止めの時…MC型
    セットスクリュ止めの時…MCM型

型番リスト

表示件数:
  1. 1
型番
許容トルク範囲(N・m)
軸穴内径B(1)(φ)
軸穴内径B(2)(φ)
外径(φ)
全長(mm)
許容トルク(N・m)
許容偏心範囲(mm)
許容偏心(mm)
許容偏角(deg)
慣性モーメント(kg・m2)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.05～1.00
3
3
7.1
19.1
0.11
-
-
45
0.3X10-8
10

1個

7,764円

3,105円

( 3,416円 )

在庫品1日目

当日出荷可能

0.05～1.00
3
3
7.1
27.2
0.08
5.1～100
5.6
90
0.6X10-8
10

1個

4,891円( 5,380円 )

5日目

0.05～1.00
3
4
7.1
19.1
0.11
-
-
45
0.3X10-8
10

1個

5,180円( 5,698円 )

5日目

0.05～1.00
3
4
7.1
27.2
0.08
5.1～100
5.6
90
0.6X10-8
10

1個

5,420円( 5,962円 )

5日目

0.05～1.00
4
4
7.1
19.1
0.11
-
-
45
0.3X10-8
10

1個

6,256円

1,876円

( 2,064円 )

在庫品1日目

当日出荷可能

0.05～1.00
4
4
7.1
27.2
0.08
5.1～100
5.6
90
0.6X10-8
10

1個

4,891円( 5,380円 )

5日目

0.05～1.00
3
3
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,056円( 3,362円 )

5日目

0.05～1.00
3
3
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,251円( 4,676円 )

5日目

0.05～1.00
3
4
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,384円( 3,722円 )

5日目

0.05～1.00
3
4
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,594円( 5,053円 )

5日目

0.05～1.00
3
5
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,384円( 3,722円 )

5日目

0.05～1.00
3
5
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,594円( 5,053円 )

5日目

0.05～1.00
3
6
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,384円( 3,722円 )

5日目

0.05～1.00
3
6
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,594円( 5,053円 )

5日目

0.05～1.00
4
4
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

5,468円( 6,015円 )

5日目

0.05～1.00
4
4
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,251円( 4,676円 )

5日目

0.05～1.00
4
5
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,384円( 3,722円 )

5日目

0.05～1.00
4
5
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,916円( 5,408円 )

5日目

0.05～1.00
4
6
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,384円( 3,722円 )

5日目

0.05～1.00
4
6
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,594円( 5,053円 )

5日目

0.05～1.00
5
5
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,056円( 3,362円 )

5日目

0.05～1.00
5
5
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,251円( 4,676円 )

5日目

0.05～1.00
5
6
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

3,384円( 3,722円 )

5日目

0.05～1.00
5
6
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,593円( 5,052円 )

5日目

0.05～1.00
6
6
11.1
28.5
0.36
-
-
45
4.0X10-8
10

1個

5,468円( 6,015円 )

5日目

0.05～1.00
6
6
11.1
41.7
0.16
5.1～100
9.1
90
5.9X10-8
10

1個

4,251円( 4,676円 )

5日目

0.05～1.00
4
4
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

6,330円( 6,963円 )

5日目

0.05～1.00
4
4
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

4,988円( 5,487円 )

5日目

0.05～1.00
4
5
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

4,018円( 4,420円 )

5日目

0.05～1.00
4
5
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,519円( 6,071円 )

5日目

0.05～1.00
4
6
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

4,018円( 4,420円 )

5日目

0.05～1.00
4
6
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,519円( 6,071円 )

5日目

0.05～1.00
4
8
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

4,018円( 4,420円 )

5日目

0.05～1.00
4
8
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,519円( 6,071円 )

5日目

0.05～1.00
5
5
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

3,698円( 4,068円 )

5日目

0.05～1.00
5
5
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

4,988円( 5,487円 )

5日目

0.05～1.00
5
6
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

4,018円( 4,420円 )

5日目

0.05～1.00
5
6
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,905円( 6,496円 )

5日目

0.05～1.00
5
8
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

4,018円( 4,420円 )

5日目

0.05～1.00
5
8
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,519円( 6,071円 )

5日目

0.05～1.00
6
6
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

6,213円( 6,834円 )

5日目

0.05～1.00
6
6
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

4,988円( 5,487円 )

5日目

0.05～1.00
6
8
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

4,018円( 4,420円 )

5日目

0.05～1.00
6
8
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,519円( 6,071円 )

5日目

0.05～1.00
8
8
14.3
35.6
0.85
-
-
45
14.3X10-8
10

1個

6,213円( 6,834円 )

5日目

0.05～1.00
8
8
14.3
51.4
0.59
5.1～100
10.9
90
23.7X10-8
10

1個

5,337円( 5,871円 )

5日目

1.01～3.00
6
6
17.5
53.3
1.60
-
-
45
32.3X10-8
10

1個

6,252円( 6,877円 )

5日目

1.01～3.00
6
6
17.5
75.5
1.30
5.1～100
15.5
90
63.5X10-8
10

1個

5,767円( 6,344円 )

5日目

1.01～3.00
6
8
17.5
53.3
1.60
-
-
45
32.3X10-8
10

1個

4,118円( 4,530円 )

5日目

1.01～3.00
6
8
17.5
75.5
1.30
5.1～100
15.5
90
63.5X10-8
10

1個

6,411円( 7,052円 )

5日目

1.01～3.00
6
10
17.5
53.3
1.60
-
-
45
32.3X10-8
10

1個

4,118円( 4,530円 )

5日目

1.01～3.00
6
10
17.5
75.5
1.30
5.1～100
15.5
90
63.5X10-8
10

1個

6,411円( 7,052円 )

5日目

1.01～3.00
8
8
17.5
53.3
1.60
-
-
45
32.3X10-8
10

1個

3,715円( 4,087円 )

5日目

1.01～3.00
8
8
17.5
75.5
1.30
5.1～100
15.5
90
63.5X10-8
10

1個

5,767円( 6,344円 )

5日目

1.01～3.00
8
10
17.5
53.3
1.60
-
-
45
32.3X10-8
10

1個

4,118円( 4,530円 )

5日目

1.01～3.00
8
10
17.5
75.5
1.30
5.1～100
15.5
90
63.5X10-8
10

1個

6,411円( 7,052円 )

5日目

1.01～3.00
10
10
17.5
53.3
1.60
-
-
45
32.3X10-8
10

1個

5,042円

3,529円

( 3,882円 )

在庫品1日目

当日出荷可能

1.01～3.00
10
10
17.5
75.5
1.30
5.1～100
15.5
90
63.5X10-8
10

1個

5,767円( 6,344円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ゼロ・バックラッシュ
・シングルで45度、ダブルで90度の角度吸収
・電気絶縁性、非磁性
・軽量で給油不要
・優れた耐久性、耐薬品性
【用途】
・コンピュータ及び周辺機器、計装機器、制御装置、コントロール・システム
・情報機器、通信機器、スイッチング・システム
・音響機器、視聴覚機器
・事務機器、複写機、医療機器、精密機器、印刷機械、繊維機械、自動販売機
・空調機器、環境装置、教育用、レジャー用モデルなど

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

プラスチック・ユニバーサル・ジョイント MCシリーズ

プラスチック・ユニバーサル・ジョイント MCシリーズ

    プラスチック・ユニバーサル・ジョイント MCMシリーズ

    プラスチック・ユニバーサル・ジョイント MCMシリーズ

      大型プラスチック・ユニバーサル・ジョイント MDシリーズ

      大型プラスチック・ユニバーサル・ジョイント MDシリーズ

        ステンレス・スチール・ユニバーサル・ジョイント MZシリーズ

        ステンレス・スチール・ユニバーサル・ジョイント MZシリーズ

          ステンレス・スチール・ユニバーサル・ジョイント MZD MZTシリーズ

          ステンレス・スチール・ユニバーサル・ジョイント MZD MZTシリーズ

            強力タイプB型（標準）

            強力タイプB型（標準）

              標準タイプ 耐蝕タイプHSD型・BSD型

              標準タイプ 耐蝕タイプHSD型・BSD型

                標準タイプ ベアリングタイプK型

                標準タイプ ベアリングタイプK型

                  精密タイプH型（標準）

                  精密タイプH型（標準）

                    標準タイプ 精密タイプD型

                    標準タイプ 精密タイプD型

                      ベアリングタイプKD型（標準）

                      ベアリングタイプKD型（標準）

                        耐蝕タイプHS型・BS型・HSS型（標準）

                        耐蝕タイプHS型・BS型・HSS型（標準）

                          標準タイプ ホビータイプR型

                          標準タイプ ホビータイプR型
                            メーカー マイティ マイティ マイティ マイティ マイティ 三好キカイ 三好キカイ 三好キカイ 三好キカイ 三好キカイ 三好キカイ 三好キカイ 三好キカイ
                            通常価格 3,056円～ 6,305円～ 8,688円～ 19,652円～ 35,991円～ 2,997円～ 10,761円～ 16,369円～ 5,132円～ 12,986円～ 30,999円～ 5,497円～ 2,823円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目   16日目   16日目   在庫品1日目～   当日出荷可能 4日目～   4日目   在庫品1日目～   当日出荷可能 4日目   4日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            種類 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ 標準タイプ
                            最高回転数範囲(r/min) 4001～10000 4001～10000 - - - - - - - - - - -
                            特徴 高精度 / 高耐久性 / バックラッシ0 高精度 / 高耐久性 / バックラッシ0 高捻り剛性 / 高トルク / 高精度 / 高耐久性 / バックラッシ0 / 低慣性モーメント / 小型 高精度 / バックラッシ0 高精度 / バックラッシ0 高トルク - - 高精度 / 高耐久性 高精度 / 小型 - - -
                            本体材質 特殊配合アセタール樹脂 特殊配合アセタール樹脂 特殊配合アセタール樹脂 SUS303 SUS303 S45C SUS304 S45C SCM435 SS41 S45C - SUM24L
                            用途 標準 / サーボモータ / ステッピングモータ / エンコーダ 標準 / サーボモータ / ステッピングモータ / エンコーダ 標準 / サーボモータ / ステッピングモータ / エンコーダ 標準 / サーボモータ / ステッピングモータ / エンコーダ 標準 / サーボモータ / ステッピングモータ / エンコーダ 標準 標準 標準 標準 標準 標準 標準 標準

                            プラスチック・ユニバーサル・ジョイント MCシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            ユニバーサルジョイント形カップリングカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
