MONOVATE（旧：日東金属工業）

MONOVATE（旧：日東金属工業）

CTL蓋

CTL蓋

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
5,804円 ～ 16,425円
税込価格
6,384円 ～ 18,068円

日東金属工業のレバーバンド式密閉容器CTL用の蓋。【特長】・CTL タイプの密...

詳細情報を確認する

  • 種類：
    蓋
  • 撹拌機：
    無し
  • 高さH（H1)(mm)：
    11

型番

未確定8件の候補があります。

  • CADデータ未対応

Loading...

商品情報

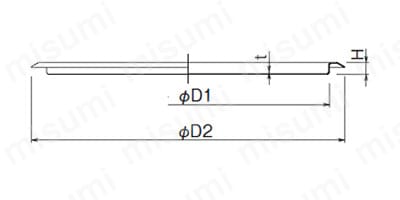

外形図

CTL蓋　外形図

製品仕様

材質…SUS304（SUS316L）
表面処理…内外面バフ研磨

規格表

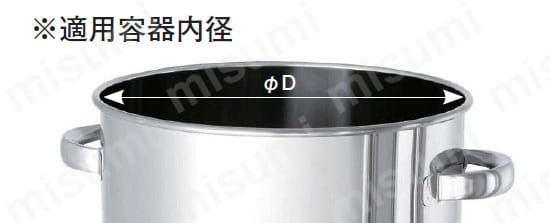

型式適用容器内径重量内径外径高さ板厚
D※kgD1D2Ht
CF-242400.4（0.5）222257110.8（1.0）
CF-272700.4252285110.8
CF-303000.6（0.7）282316111.0（1.0）
CF-333300.8311346111
CF-363600.9（0.9）342377111.0（1.0）
CF-393871.1370406111
CF-434301.3（1.4）412452111.0（1.0）
CF-474701.6452492111
CTL蓋
（ ）寸法がSUS316L 材になります。長さの単位は（mm）

商品特長詳細

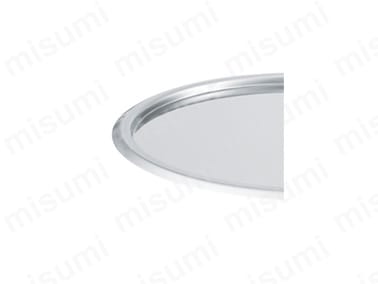

CTL蓋（参考画像）

縁巻きなし

縁巻きなし

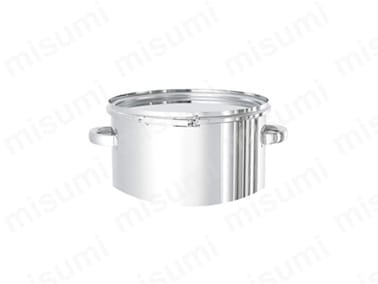

CTL蓋使用例

CTL蓋使用例

パッキン取り付けイメージ

パッキン取り付けイメージ



型番リスト

表示件数:
  1. 1
型番
内径D(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
222
10

1個

5,804円( 6,384円 )

6日目

252
10

1個

6,714円( 7,385円 )

6日目

282
10

1個

6,776円( 7,454円 )

6日目

311
10

1個

8,480円( 9,328円 )

6日目

342
10

1個

10,182円( 11,200円 )

6日目

370
10

1個

11,431円( 12,574円 )

6日目

412
10

1個

13,409円( 14,750円 )

6日目

452
10

1個

16,425円( 18,068円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

日東金属工業のレバーバンド式密閉容器CTL用の蓋。
【特長】
・CTL タイプの密閉容器、24～47Hサイズ（4～100L）の標準。
【用途】
・日東金属工業のステンレス容器専用。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

CTL蓋

CTL蓋

    密閉蓋（18～47用）

    密閉蓋（18～47用）

      ストック蓋

      ストック蓋

        密閉蓋（565～77用）

        密閉蓋（565～77用）

          B型シリコンパッキン PQB

          B型シリコンパッキン PQB

            密閉容器（レバーバンド式） CTL-24（10L）～47H（100L）

            密閉容器（レバーバンド式） CTL-24（10L）～47H（100L）

              蛇口付汎用容器 ST-W

              蛇口付汎用容器 ST-W

                蛇口付密閉容器 CTH-W

                蛇口付密閉容器 CTH-W

                  L型シリコンパッキン PQL

                  L型シリコンパッキン PQL

                    密閉容器（レバーバンド式） CTL-565（150L）～77H（500L）

                    密閉容器（レバーバンド式） CTL-565（150L）～77H（500L）

                      密閉容器（キャッチクリップ式） CTH-18（4L）～47H（100L）

                      密閉容器（キャッチクリップ式） CTH-18（4L）～47H（100L）

                        密閉蓋用パッキン

                        密閉蓋用パッキン

                          常圧用クリップ式反応容器【CTH-TSN】

                          常圧用クリップ式反応容器【CTH-TSN】
                            メーカー MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） MONOVATE（旧：日東金属工業） ミスミ MONOVATE（旧：日東金属工業）
                            通常価格 5,804円～ 2,902円～ 3,606円～ 23,898円～ 10,810円～ 24,336円～ 27,335円～ 35,898円～ 4,388円～ 88,319円～ 12,490円～ 2,520円～ 87,273円～
                            通常出荷日 6日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 6日目～   6日目～   在庫品1日目～   当日出荷可能 6日目   6日目   6日目   6日目   在庫品1日目～   当日出荷可能 4日目   15日目～
                            種類 蓋 蓋 蓋 蓋 パッキン 開放タンク 排出容器 排出容器 パッキン 開放タンク 開放タンク パッキン 開放タンク
                            撹拌機 無し 無し 無し 無し 無し 無し 無し 無し 無し 無し 無し - 無し
                            高さH（H1)(mm) 11 - - - - - - - - - - - -

                            よくあるご質問（FAQ）

                            Q 穴を開けたり、部品を付けたりできますか。
                            A
                            特注加工にて承っております。VONAサポートセンター（0120-343-256）までご相談ください。
