ＬＩＱＵＩＤ　ＳＹＳＴＥＭ

ＬＩＱＵＩＤ　ＳＹＳＴＥＭ

ステンレス継手 エルボタイプ

ステンレス継手 エルボタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
3,657円 ～ 4,414円  特別価格
税込価格
4,023円 ～ 4,855円  特別価格

ステンレスチューブを接続する継手。【特長】・ダブルフェルールタイプで、確実なシ...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定6件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ステンレス継手 エルボタイプの外形図と寸法

ステンレス継手 エルボタイプ

ステンレス継手 エルボタイプ

ステンレス継手 エルボタイプの外形図

ステンレス継手 エルボタイプの外形図

チューブ径 φ 型式接続ネジサイズ材質
外径内径ボディーナットフェルール
64MCE46-01MR（PT）1/8SUS316SUS316SUS316
MCE46-02MR（PT）1/4
MCE46-03MR（PT）3/8
86MCE68-01MR（PT）1/8
MCE68-02MR（PT）1/4
MCE68-03MR（PT）3/8
108MCE810-02MR（PT）1/4
MCE810-03MR（PT）3/8
1210MCE1012-02MR（PT）1/4
MCE1012-03MR（PT）3/8

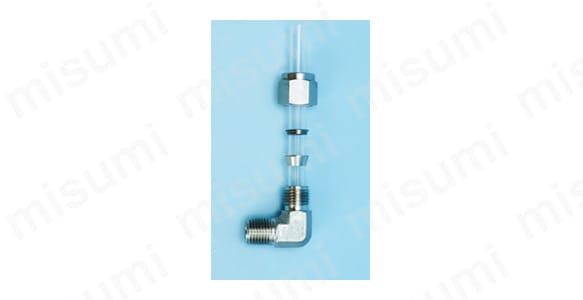

  • ステンレス管を接続する継手です。（上記写真は部品紹介のため透明チューブを使用しています）PFAチューブなど硬いチューブであればそのままでも使用できます。
  • 樹脂チューブなどやわらかいチューブは、フェルール部分が食込まず固定できないためそのままでは使用できません。ミスミでは内径を確保するインサートのお取り扱いはありません。

型番リスト

表示件数:
  1. 1
型番
チューブ外径(φ)
接続ネジサイズR
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
PT1/8
10

1個

3,668円( 4,035円 )

在庫品1日目

当日出荷可能

6
PT1/4
10

1個

3,657円

1,097円

( 1,207円 )

在庫品1日目

当日出荷可能

8
PT1/4
10

1個

4,152円

2,491円

( 2,740円 )

在庫品1日目

当日出荷可能

8
PT3/8
10

3個

3,890円( 4,279円 )

5日目

10
PT1/4
10

1個

4,414円

2,648円

( 2,913円 )

在庫品1日目

当日出荷可能

10
PT3/8
10

1個

4,414円

1,324円

( 1,456円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ステンレスチューブを接続する継手。
【特長】
・ダブルフェルールタイプで、確実なシール性能を発揮する。
・材質はナット・フェルール・ボディすべてSUS316製。
・チューブサイズ6～12mm、1/4～1/2inchまで標準在庫。
・ネジ規格は管用テーパネジとなる。
【用途】
・接続・取り外しが簡単で、再使用ができ経済的。
・小型・軽量で締付トルクが小さく、特殊工具は不要。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス継手 エルボタイプ

ステンレス継手 エルボタイプ

    ステンレス継手 ストレートタイプ

    ステンレス継手 ストレートタイプ

      ステンレス継手 貫通タイプ

      ステンレス継手 貫通タイプ

        ステンレス鋼用 SUS316 UT ユニオンチーズ

        ステンレス鋼用 SUS316 UT ユニオンチーズ

          ステンレス鋼用 SUS316 BMC 隔壁ハーフユニオン（オス）

          ステンレス鋼用 SUS316 BMC 隔壁ハーフユニオン（オス）

            ステンレス鋼用 SUS316 FC 圧力計ユニオン

            ステンレス鋼用 SUS316 FC 圧力計ユニオン

              ステンレス鋼用 SUS316 BFC 隔壁ハーフユニオン（メス）

              ステンレス鋼用 SUS316 BFC 隔壁ハーフユニオン（メス）

                ステンレス鋼用 SUS316 UC クロスユニオン

                ステンレス鋼用 SUS316 UC クロスユニオン

                  ステンレス鋼用 SUS316 ME エルボユニオン

                  ステンレス鋼用 SUS316 ME エルボユニオン

                    ステンレス鋼用 SUS316 RU レジューシングユニオン

                    ステンレス鋼用 SUS316 RU レジューシングユニオン

                      ステンレス鋼用 SUS304 締付型フレヤードユニオン SYP

                      ステンレス鋼用 SUS304 締付型フレヤードユニオン SYP

                        ステンレス鋼用 SUS316 UE L型フレヤードユニオン

                        ステンレス鋼用 SUS316 UE L型フレヤードユニオン

                          ステンレス鋼用 SUS316 U フレヤードユニオン

                          ステンレス鋼用 SUS316 U フレヤードユニオン
                            メーカー ＬＩＱＵＩＤ　ＳＹＳＴＥＭ ＬＩＱＵＩＤ　ＳＹＳＴＥＭ ＬＩＱＵＩＤ　ＳＹＳＴＥＭ フジトク フジトク フジトク フジトク フジトク フジトク フジトク フジトク フジトク フジトク
                            通常価格 3,657円～ 914円～ 993円～ 4,997円～ 3,567円～ 2,273円～ 3,597円～ 7,424円～ 2,889円～ 3,468円～ 3,692円～ 3,597円～ 2,550円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 2日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 2日目～   4日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            材質 SUS316 SUS316 - SUS316 SUS316 SUS316 SUS316 SUS316 SUS316 SUS316 SUS304 SUS316 SUS316
                            表面処理 なし - - なし なし なし なし なし なし なし なし なし なし
                            使用流体 水 / 空気 - - 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油 水 / 空気 / 油 水 / 空気 / ガス / 油 水 / 空気 / ガス / 油
                            接続種類 ねじ⇔管　方向 - - 管⇔管　同径 ねじ⇔管　接続 ねじ⇔管　接続 ねじ⇔管　接続 管⇔管　同径 ねじ⇔管　接続 管⇔管　違径 管⇔管　同径 管⇔管　同径 管⇔管　同径
                            接続種類 ねじ方向 エルボタイプ - - - - - - - - - - - -

                            ステンレス継手 エルボタイプのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q ＳＵＳフェルールのみの販売はしていますか？
                            A
                            部品販売しております。
                            Q 標準品以外のサイズはありますか？
                            A
                            ご希望のサイズがございましたら、お問い合わせください。
