コンサス

コンサス

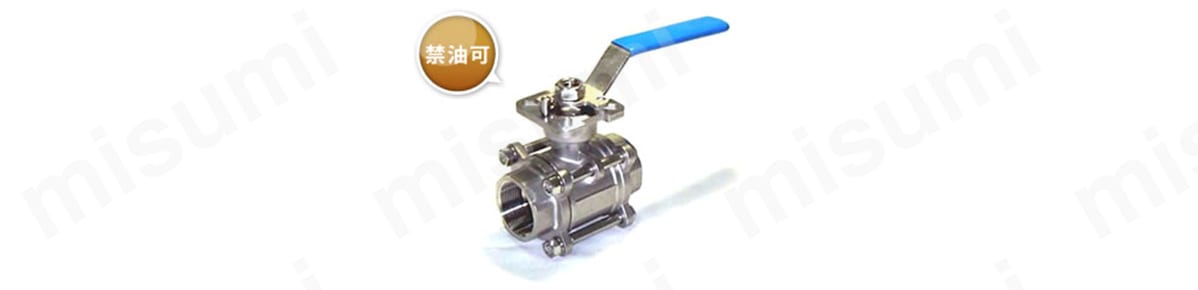

ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ

ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
15,443円 ～ 46,224円
税込価格
16,987円 ～ 50,846円

スリーピースボディー、フルポート構造、ハイグランドねじ込みボールバルブ。【特長...

詳細情報を確認する

型番

未確定5件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ

ハイグランド差込み溶接ボールバルブ
  • 3ピースボディー、フルポート構造。
  • 標準ロックハンドルで安全を確保。
  • エンドキャップの交換で接続形状が変更可能。
  • グランドを特殊構造にし、グランド部のシール性が良好。

製品仕様

材質ステンレス316
サイズ8A15A20A25A40A50A

寸法図

寸法図

寸法図

サイズ15A20A25A40A50A
L758090120140
H777995115120
W125125152180180

開発秘話



食品や飲料、医薬品等の工場では、頻繁にラインのメンテナンス等が行われます。
その際に分解し、洗浄やパーツ交換等を容易に行うことができるようにスリーピース、
つまり3分割できる構造を設計し、開発いたしました。

型番リスト

表示件数:
  1. 1
型番
配管ねじの呼び
制御側 配管ねじの呼び
長さ L(mm)
高さ H(mm)
寸法 W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/2B(15A)
1/2B(15A)
75
77
125
10

1個

15,443円( 16,987円 )

3日目

3/4B(20A)
3/4B(20A)
80
79
125
10

1個

18,752円( 20,627円 )

3日目

1B(25A)
1B(25A)
90
95
152
10

1個

23,738円( 26,112円 )

3日目

1 1/2B(40A)
1 1/2B(40A)
120
115
180
10

1個

40,123円( 44,135円 )

3日目

2B(50A)
2B(50A)
140
120
180
10

1個

46,224円( 50,846円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

スリーピースボディー、フルポート構造、ハイグランドねじ込みボールバルブ。
【特長】
・標準ロックハンドルで、安全を確保可能。
・エンドキャップの交換で接続形状が変更可能。
・軽量・コンパクト設計のため、配管メンテナンス時の取り外しが簡単。
・グランド部はOリングとグランドパッキンの二重構造のため、シール性が良好。
・グランドを特殊構造にしており、アクチュエーターをヨーク無しで組立可能。
・本体材質はステンレス316。シート材質はPTFE。ねじ込みにて接続。
【用途】
・分解・洗浄など頻繁にメンテナンスを行う配管での使用に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ

ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ

    ステンレス CSH-BS ハイグランド突合せ溶接ボールバルブ

    ステンレス CSH-BS ハイグランド突合せ溶接ボールバルブ

      ステンレス CSH-SS ハイグランド差込み溶接ボールバルブ

      ステンレス CSH-SS ハイグランド差込み溶接ボールバルブ

        ボールバルブ（アングル型片ナット） S2VAKNP

        ボールバルブ（アングル型片ナット） S2VAKNP

          黄銅製ボールバルブ BBSシリーズ（レバーハンドル型）

          黄銅製ボールバルブ BBSシリーズ（レバーハンドル型）

            ボールバルブ S2VSP

            ボールバルブ S2VSP

              ステンレス CSR ねじ込みボールバルブ

              ステンレス CSR ねじ込みボールバルブ

                ダブルロックジョイント WB24型 ナット付アダプター

                ダブルロックジョイント WB24型 ナット付アダプター

                  黄銅製 エースボール ストレート型 BC ワンタッチ接続型

                  黄銅製 エースボール ストレート型 BC ワンタッチ接続型

                    黄銅製 1.96MPa MINI BALL VALVES

                    黄銅製 1.96MPa MINI BALL VALVES

                      ボールバルブ　フランジボールバルブ

                      ボールバルブ　フランジボールバルブ

                        灯油小出しボールバルブ Rねじ×Φ16タケノコ

                        灯油小出しボールバルブ Rねじ×Φ16タケノコ

                          ステンレス ボールバルブ CSRO 内外ねじ込みボールバルブ

                          ステンレス ボールバルブ CSRO 内外ねじ込みボールバルブ
                            メーカー コンサス コンサス コンサス ミヤコ ハマイ ミヤコ コンサス オンダ製作所 アソー フジキン ミスミ オンダ製作所 コンサス
                            通常価格 15,443円～ 13,920円～ 13,920円～ 3,398円～ 1,497円～ 1,568円～ 3,610円～ 2,141円～ 2,189円～ 2,173円～ 8,090円～ 2,106円 3,501円～
                            通常出荷日 3日目   3日目～   3日目～   5日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   在庫品1日目   当日出荷可能
                            本体形状 ストレート ストレート ストレート アングル ストレート ストレート ストレート ストレート ストレート ストレート ストレートタイプ ストレート ストレート
                            本体材質 SUS316 SUS316 SUS316 黄銅製 C3771 黄銅製 SUS316 C3771BE C3771BE C3771 SCS13A C3604BD SUS316
                            ボールバルブ種類 フルポート フルポート フルポート - レデューストボア - レデュースポート フルボア レデューストボア レデューストボア フルボア - レデュースポート
                            供給側 接続種類 Rc 突合せ溶接 差込み溶接形 G Rc - Rc Gねじ R(PT) Rc 管フランジ Rねじ R
                            制御側 接続種類 Rc 突合せ溶接 差込み溶接形 G Rc - Rc ワンタッチ接続 ワンタッチ接続型 Rc 管フランジ タケノコ Rc

                            ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q グランド部のOリング材質を変更することは可能ですか。
                            A
                            シリコン/NBR等に取り換え可能です。
