ARF形 フランジ付きスリーブベアリング
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 124円 ～ 10,333円
- 税込価格
- 136円 ～ 11,366円
高品質のオリジナル樹脂製すべり軸受け。【特長】・低摩擦・耐摩耗性、非粘着性、耐...
型番
未確定11件の候補があります。
Loading...
商品情報
ARF形 フランジ付き スリーブベアリング
ARのフランジ付きでアキシアル荷重も受けられ、内径は3～50mmを標準化

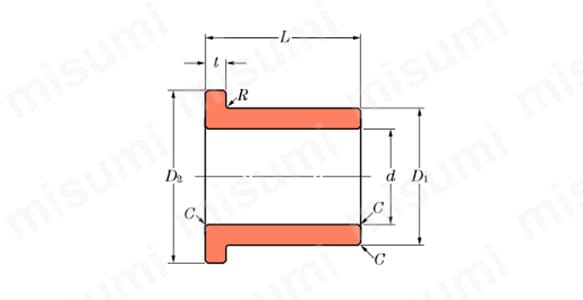

外形図
寸法
寸法測定温度25℃ / 単位: mm
| 呼び番号 | 寸法 | 推奨寸法 | 取付け 最小 すきま | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d 許容差 | D1 許容差 | L 許容差 | D2 | t 許容差 | C | 軸 h6 | ハウジング M7 | ||||||||
| R-ARF0305 | 3 | +0.21+0.16 | 6 | +0.09+0.04 | 5 | 0 -0.20 | 9 | 1.5 | +0.10 0 | 0.3 | 3 | 0 -0.006 | 6 | 0 -0.012 | 0.06 |
| R-ARF0406 | 4 | +0.21+0.16 | 7 | +0.09+0.04 | 6 | 0 -0.20 | 9 | 1.5 | +0.10 0 | 0.3 | 4 | 0 -0.006 | 7 | 0 -0.015 | 0.06 |
| R-ARF0508 | 5 | +0.21+0.16 | 8 | +0.09+0.04 | 8 | 0 -0.20 | 11 | 1.5 | +0.10 0 | 0.3 | 5 | 0 -0.008 | 8 | 0 -0.015 | 0.06 |
| R-ARF0608 | 6 | +0.21+0.16 | 9 | +0.09+0.04 | 8 | 0 -0.20 | 12 | 1.5 | +0.10 0 | 0.3 | 6 | 0 -0.008 | 9 | 0 -0.015 | 0.06 |
| R-ARF0710 | 7 | +0.23+0.18 | 11 | +0.10+0.05 | 10 | 0 -0.25 | 15 | 2 | +0.10 0 | 0.5 | 7 | 0 -0.009 | 11 | 0 -0.018 | 0.06 |
| R-ARF0810 | 8 | +0.23+0.18 | 12 | +0.10+0.05 | 10 | 0 -0.25 | 16 | 2 | +0.10 0 | 0.5 | 8 | 0 -0.009 | 12 | 0 -0.018 | 0.06 |
| R-ARF0910 | 9 | +0.23+0.18 | 13 | +0.10+0.05 | 10 | 0 -0.25 | 17 | 2 | +0.10 0 | 0.5 | 9 | 0 -0.009 | 13 | 0 -0.018 | 0.06 |
| R-ARF1015 | 10 | +0.24+0.19 | 14 | +0.10+0.05 | 15 | 0 -0.25 | 18 | 2 | +0.10 0 | 0.5 | 10 | 0 -0.009 | 14 | 0 -0.018 | 0.07 |
| R-ARF1215 | 12 | +0.24+0.19 | 16 | +0.10+0.05 | 15 | 0 -0.25 | 20 | 2 | +0.10 0 | 0.5 | 12 | 0 -0.011 | 16 | 0 -0.018 | 0.07 |
| R-ARF1520 | 15 | +0.27+0.20 | 21 | +0.10+0.05 | 20 | 0 -0.25 | 27 | 3 | +0.10 0 | 0.5 | 15 | 0 -0.011 | 21 | 0 -0.021 | 0.08 |
| R-ARF1720 | 17 | +0.27+0.20 | 23 | +0.10+0.05 | 20 | 0 -0.25 | 29 | 3 | +0.10 0 | 0.5 | 17 | 0 -0.011 | 23 | 0 -0.021 | 0.08 |
| R-ARF1820 | 18 | +0.27+0.20 | 24 | +0.10+0.05 | 20 | 0 -0.25 | 30 | 3 | +0.10 0 | 0.5 | 18 | 0 -0.011 | 24 | 0 -0.021 | 0.08 |
| R-ARF2025 | 20 | +0.33+0.21 | 26 | +0.11+0.06 | 25 | 0 -0.25 | 32 | 3 | +0.10 0 | 0.8 | 20 | 0 -0.013 | 26 | 0 -0.021 | 0.08 |
| R-ARF2225 | 22 | +0.33+0.21 | 28 | +0.11+0.06 | 25 | 0 -0.25 | 34 | 3 | +0.10 0 | 0.8 | 22 | 0 -0.013 | 28 | 0 -0.021 | 0.08 |
| R-ARF2530 | 25 | +0.33+0.21 | 31 | +0.11+0.06 | 30 | 0 -0.25 | 37 | 3 | +0.10 0 | 0.8 | 25 | 0 -0.013 | 31 | 0 -0.025 | 0.08 |
| R-ARF2830 | 28 | +0.33+0.21 | 34 | +0.11+0.06 | 30 | 0 -0.25 | 40 | 3 | +0.10 -0.05 | 0.8 | 28 | 0 -0.013 | 34 | 0 -0.025 | 0.08 |
| R-ARF3035 | 30 | +0.33+0.21 | 36 | +0.11+0.06 | 35 | 0 -0.25 | 42 | 3 | +0.10 -0.05 | 0.8 | 30 | 0 -0.013 | 36 | 0 -0.025 | 0.08 |
| R-ARF3235 | 32 | +0.38+0.22 | 40 | +0.11+0.06 | 35 | 0 -0.25 | 48 | 4 | +0.10 -0.05 | 1.0 | 32 | 0 -0.016 | 40 | 0 -0.025 | 0.09 |
| R-ARF3540 | 35 | +0.38+0.22 | 43 | +0.11+0.06 | 40 | 0 -0.25 | 51 | 4 | +0.10 -0.05 | 1.0 | 35 | 0 -0.016 | 43 | 0 -0.025 | 0.09 |
| R-ARF4045 | 40 | +0.38+0.22 | 48 | +0.11+0.06 | 45 | 0 -0.25 | 56 | 4 | +0.10 -0.05 | 1.0 | 40 | 0 -0.016 | 48 | 0 -0.025 | 0.09 |
| R-ARF4550 | 45 | +0.39+0.23 | 53 | +0.11+0.06 | 50 | 0 -0.25 | 61 | 4 | +0.10 -0.05 | 1.0 | 45 | 0 -0.016 | 53 | 0 -0.030 | 0.09 |
| R-ARF5060 | 50 | +0.39+0.23 | 60 | +0.11+0.06 | 60 | 0 -0.25 | 70 | 5 | +0.10 -0.05 | 1.0 | 50 | 0 -0.016 | 60 | 0 -0.030 | 0.09 |
型番リスト
- 表示件数:
| 型番 |
内径 d(φ) |
外径 D(φ) |
全長 L(mm) |
厚さ t(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
7
|
6
|
1.5
| - | 1個 | 124円(
136円
) | 在庫品1日目 当日出荷可能 | |
10
|
14
|
15
|
2
| - | 1個 | 400円(
440円
) | 在庫品1日目 当日出荷可能 | |
17
|
23
|
20
|
3
| - | 1個 | 1,042円(
1,146円
) | 在庫品1日目 当日出荷可能 | |
18
|
24
|
20
|
3
| - | 1個 | 1,077円(
1,185円
) | 4日目 | |
22
|
28
|
25
|
3
| - | 1個 | 1,717円(
1,889円
) | 在庫品1日目 当日出荷可能 | |
28
|
34
|
30
|
3
| 10 | 1個 | 2,279円(
2,507円
) | 4日目 | |
32
|
40
|
35
|
4
| - | 1個 | 4,402円(
4,842円
) | 在庫品1日目 当日出荷可能 | |
35
|
43
|
40
|
4
| - | 1個 | 5,599円(
6,159円
) | 在庫品1日目 当日出荷可能 | |
40
|
48
|
45
|
4
| 10 | 1個 | 5,476円(
6,024円
) | 7日目 | |
45
|
53
|
50
|
4
| 10 | 1個 | 6,683円(
7,351円
) | 在庫品1日目 当日出荷可能 | |
50
|
60
|
60
|
5
| - | 1個 | 10,333円(
11,366円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
高品質のオリジナル樹脂製すべり軸受け。
【特長】
・低摩擦・耐摩耗性、非粘着性、耐熱性、耐薬品性に極めて優れた樹脂
・圧縮荷重による変形も少なく、AR型のフランジ付きで、アキシアル荷重も受け止めることが可能
・ARFは、ARのフランジ付きでアキシアル荷重も受けられ、内径は4mm～50mmを標準化しています
【用途】
・耐薬品、耐油環境、化学ポンプ、複写機ガイドローラ部などに最適
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ARF形 フランジ付きスリーブベアリングのレビュー
金属のベアリングは使えないので、こちらを使用していますが、特に
問題なく、価格も安価で精度も良い上、交換も簡単に行えるため
重宝しています。
よくあるご質問（FAQ）
- Q グリスや潤滑油を使用しても良いですか？
-
A使用条件等で相性がありますので、お問い合わせください。
- Q 軸受けの仕上げはどれくらいにすれば良いですか？
-
A0.1～0.8Ra程度を推奨します。また、硬度が高いほど摩耗量を抑えることができるのでHRC22以上を推奨します。
