ロータリジョイント RJFシリーズ
- 数量スライド割引
- 通常価格(税別)
- 52,336円 ～ 257,399円
- 税込価格
- 57,570円 ～ 283,139円
【特長】・ベアリング内蔵により、高剛性・低摺動抵抗。・回路数4・6・8・12・...
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番
未確定10件の候補があります。
Loading...
商品仕様
回転体へのエア配管を省スペース化するロータリージョイント

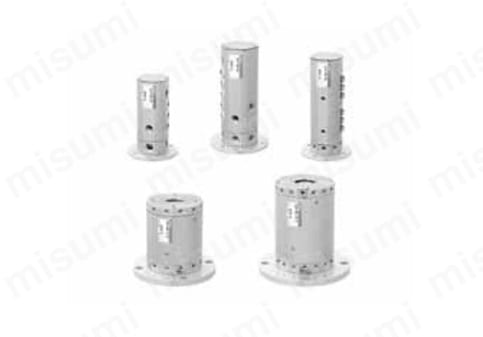

RJFの外観

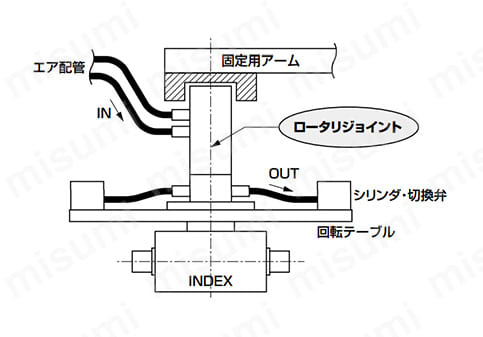

RJFの使用例
| 項目 | RJF-M5-04 | RJF-6A-04 | RJF-M5-06 | RJF-6A-06 | RJF-M5-08 | RJF-6A-08 | RJF-M5-12 | RJF-M5-16 | RJF-M5-12-S | RJF-M5-16-S |
|---|---|---|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | |||||||||
| 使用圧力 | −100KPa (注１)～0.7MPa | |||||||||
| 周囲温度 ℃ | 5~60 | |||||||||
| 回路数 | 4 | 6 | 8 | 12 | 16 | 12 | 16 | |||
| 接続口径 | M5 | Rc 1/8 | M5 | Rc 1/8 | M5 | Rc 1/8 | M5 | M5 | M5 | M5 |
| 許容回転数 (注2) min-1 | 350 | 240 | 240 | 170 | 200 | 140 | 175 | 155 | 100 | 90 |
| 回転抵抗 N-m | 0.05 | 0.07 | 0.12 | 0.17 | 0.2 | 0.4 | 0.85 | 1.5 | 0.85 | 1.3 |
| エアポート最小断面積 mm2 | 4.9 | 12.5 | 4.9 | 12.5 | 4.9 | 12.5 | 4.9 | 4.9 | 4.9 | 4.9 |
| 質量 Kg | 0.11 | 0.28 | 0.16 | 0.50 | 0.38 | 0.90 | 0.70 | 1.30 | 0.93 | 1.23 |
仕様
注1：真空保持はできない。
注2：1分間当たりの回転数。
内部構造および部品リスト

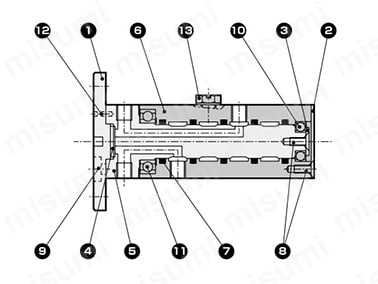

RJF-M5-04、06、08、6A-04、06、08

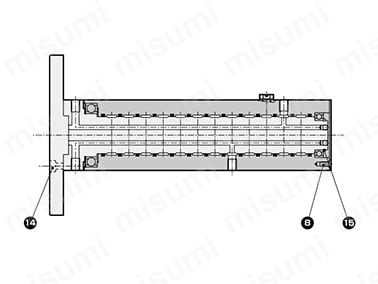

RJF-M5-12、16
RJF-M5-12-S、16-S
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | 取り付けフランジ | アルミニウム合金 | 11 | 単列深溝玉軸受 | 軸受鋼 |
| 2 | 固定側ボディフタ | ステンレス鋼 | 12 | 平行ビン | 軸受鋼 |
| 3 | ベアリング押さえ | ステンレス鋼 | 13 | プラグ | 黄銅、ステンレス鋼 |
| 4 | ガスケット | ニトリルゴム | 14 | 六角穴付ボルト | ステンレス鋼 |
| 5 | 回転側ボディ | アルミニウム合金 | 15 | C形止め輪 | ステンレス鋼 |
| 6 | 固定側ボディ | アルミニウム合金 | 16 | 回転側ボディ 1 | アルミニウム合金 |
| 7 | パッキン | ニトリルゴム | 17 | 回転側ボディ 2 | アルミニウム合金 |
| 8 | 十字穴付皿小ねじ | ステンレス鋼 | 18 | パッキン | ニトリルゴム |
| 9 | トラス小ねじ | ステンレス鋼 | 19 | ガスケット | ニトリルゴム |
| 10 | 単列深溝玉軸受 | 軸受鋼 | 20 | 平行ピン | 軸受鋼 |
部品リスト
型番リスト
- 表示件数:
| 型番 |
接続口径 |
回路数(本) |
形状 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Rc1/8
|
4
|
基本形
| 1個 | 55,561円(
61,117円
) | 3日目 | |
Rc1/8
|
6
|
基本形
| 1個 | 58,811円(
64,692円
) | 4日目 | |
Rc1/8
|
8
|
基本形
| 1個 | 66,286円(
72,915円
) | 3日目 | |
M5
|
4
|
基本形
| 1個 | 52,336円(
57,570円
) | 3日目 | |
M5
|
6
|
基本形
| 1個 | 57,705円(
63,476円
) | 3日目 | |
M5
|
8
|
基本形
| 1個 | 63,061円(
69,367円
) | 3日目 | |
M5
|
12
|
基本形
| 1個 | 144,388円(
158,827円
) | 4日目 | |
M5
|
12
|
省スペース形
| 1個 | 239,263円(
263,189円
) | 4日目 | |
M5
|
16
|
基本形
| 1個 | 181,513円(
199,664円
) | 3日目 | |
M5
|
16
|
省スペース形
| 1個 | 257,399円(
283,139円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・ベアリング内蔵により、高剛性・低摺動抵抗。
・回路数4・6・8・12・16の豊富なラインナップ。
・回路数12・16では、省スペース形もラインナップ。
接続口径はM5の他、Rc1／8もラインナップ（回路数4・6・8）。
【用途】
・インデックステーブル、ロータリテーブル、ロータリドラムなど回転軸部のエアシリンダ、エアブロー、切替弁などへの圧縮空気供給継手。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 真空保持は可能ですか。
-
A申し訳ございませんが、不可です。
