椿本チエイン

椿本チエイン

RS60 スプロケット SDタイプ（単列2本掛け）

RS60 スプロケット SDタイプ（単列2本掛け）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
2,774円 ～ 6,319円
税込価格
3,051円 ～ 6,951円

汎用ドライブチェーン（JIS規格、ISO系規格品）用のスプロケット。【特長】・...

詳細情報を確認する

型番

未確定5件の候補があります。

Loading...

商品情報

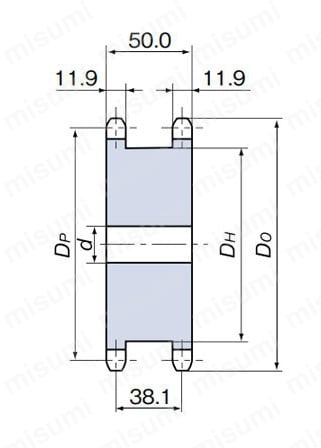

外形図

RS60 スプロケット SDタイプ（単列2本掛け） 外形図_01

規格表

型番ピッチ円直径（外径）dハブ概略質量（kg）
DPDO下穴最大DH長さL
RS60-SD-12T73.608312.73151501.16
RS60-SD-13T79.608915.93657501.37
RS60-SD-14T85.619515.94264501.65
RS60-SD-15T91.6310115.94670501.93
RS60-SD-16T97.6510715.95076502.24
RS60-SD-17T103.6711315.95582502.57
RS60-SD-18T109.711915.95988502.92
RS60-SD-19T115.7412615.96494503.29
RS60-SD-20T121.7813215.968100503.69
RS60-SD-21T127.8213815.974107504.14
RS60-SD-22T133.8614415.978113504.58
RS60-SD-23T139.901501882119505.02
RS60-SD-24T145.951561887125505.51
RS60-SD-25T151.991621891130505.98

製品仕様

  • 材質：機械構造用炭素鋼材
  • 仕様：削出し仕様
  • 歯先硬化処理品

選定サポート情報

RS60 スプロケット SDタイプ（単列2本掛け） サポート情報_ 01

型番表示例

型番リスト

表示件数:
  1. 1
型番
歯数(T)
最大軸穴径 dmax(mm)
最小軸穴径 dmin(mm)
ピッチ円直径(DP)(mm)
外径（DO)(mm)
ハブ外径(DH)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
12
31
12.7
73.6
83
51
10

1個

2,774円( 3,051円 )

5日目

16
50
15.9
97.65
107
76
10

1個

3,315円( 3,647円 )

6日目

18
59
15.9
109.7
119
88
10

1個

3,919円( 4,311円 )

6日目

20
68
15.9
121.78
132
100
10

1個

5,254円( 5,779円 )

5日目

23
82
18
139.9
150
119
10

1個

6,319円( 6,951円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

汎用ドライブチェーン（JIS規格、ISO系規格品）用のスプロケット。
【特長】
・単列チェーンを2本同時に掛られるSDタイプのスプロケット。
・歯先硬化処理。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
