椿本チエイン

椿本チエイン

RS50 スプロケット 1Bタイプ

RS50 スプロケット 1Bタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
2,381円 ～ 14,905円
税込価格
2,619円 ～ 16,396円

汎用ドライブチェーン （JIS規格、ISO系規格品） 用のスプロケット。【特長...

詳細情報を確認する

(i)ご注意

  • 下穴加工品のお取り扱いになります。
    ※軸穴径変更、キー溝加工はお受けできません。

型番

未確定23件の候補があります。

Loading...

商品情報

外形図

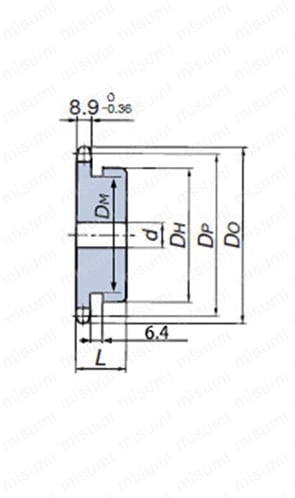

RS50 スプロケット 1Bタイプ 外形図_01

削出し仕様/ハブ溝あり（9T～13T）

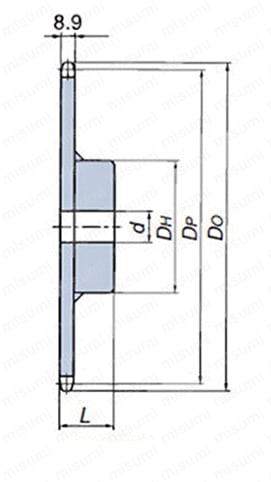

RS50 スプロケット 1Bタイプ 外形図_02

削出し仕様/ハブ溝なし（14T以上）

RS50 スプロケット 1Bタイプ 外形図_03

溶接仕様

規格表

型番歯数ピッチ円直径DP（mm）外径DO（mm）下穴径d（mm）最大軸穴径d（mm）ハブ外径DH（mm）ハブ長さL（mm）ハブ溝外径DM（mm）概略質量（kg）材質仕様
RS50-1B9TQ946.42539.5193425270.18※1
RS50-1B10TQ1051.37589.5224025320.24
RS50-1B11TQ1156.356412.7254625370.3
RS50-1B12TQ1261.346912.7325125420.37
RS50-1B13TQ1366.337412.7325125470.42
RS50-1B14TQ1471.347912.7325225-0.49
RS50-1B15TQ1576.358412.7355725-0.58
RS50-1B16TQ1681.378912.7406225-0.68
RS50-1B17TQ1786.399412.745.56725-0.78
RS50-1B18TQ1891.4210012.747.57228-0.99
RS50-1B19TQ1996.4510512.747.57328-1.1
RS50-1B20TQ20101.4811012.747.57328-1.1
RS50-1B21TQ21106.5111515.947.57328-1.2
RS50-1B22TQ22111.5512015.947.57328-1.2
RS50-1B23TQ23116.5912515.947.57328-1.3
RS50-1B24TQ24121.6213015.947.57328-1.3
RS50-1B25TQ25126.6613515.947.57328-1.4
RS50-1B26TQ26131.7014018487328-1.5
RS50-1B27TQ27136.7414518487328-1.5
RS50-1B28TQ28141.7915018487328-1.6
RS50-1B30TQ30151.8716118487328-1.8
RS50-1B32TQ32161.9617118487328-1.9
RS50-1B34TQ34172.0518118487328-2.1
RS50-1B35TQ35177.1018618487328-2.2
RS50-1B36T36182.1519123558335-2.7
RS50-1B36TQ
RS50-1B38T38192.2420123558335-2.9
RS50-1B38TQ
RS50-1B40T40202.3321123558335-3.2
RS50-1B40TQ
RS50-1B42T42212.4322123558335-3.4
RS50-1B42TQ
RS50-1B45T45227.5823723558335-3.7
RS50-1B45TQ
RS50-1B48T48242.7325223558335-4.1
RS50-1B48TQ
RS50-1B50T50252.8226223558335-4.4
RS50-1B50TQ
RS50-1B54T54273.0328223558335-5
RS50-1B54TQ
RS50-1B60T60303.3331223558335-5.9
RS50-1B60TQ
RS50-1B65T65328.5833823639340-7.3※2
RS50-1B65TQ
RS50-1B70T70353.8436323639340-8.2
RS50-1B70TQ
RS50-1B75T75379.1038823639340-9.2
RS50-1B75TQ

※1：機械構造用炭素鋼 削出し仕様
※2：機械構造用炭素鋼（歯型部）／一般構造用圧延鋼（ハブ部）溶接仕様
※軸穴径範囲は、一般的な場合を表わしています。軸穴径、キー面圧については、一般機械設計により決定してください。
※型番末尾がQの品種は、歯先硬化を施した仕様です。

型番リスト

表示件数:
  1. 1
型番
歯数(T)
軸穴径 D(mm)
最大軸穴径 dmax(mm)
最小軸穴径 dmin(mm)
ピッチ円直径(DP)(mm)
外径（DO)(mm)
ハブ外径(DH)(mm)
ハブ長さ（L)(mm)
形式　
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
21
-
47.5
15.9
106.51
115
73
28
-
10

1個

2,381円( 2,619円 )

在庫品1日目

当日出荷可能

23
-
47.5
15.9
116.59
125
73
28
-
10

1個

2,684円( 2,952円 )

在庫品1日目

当日出荷可能

34
-
48
18
172.05
181
73
28
-
10

1個

3,937円( 4,331円 )

在庫品1日目

当日出荷可能

36
-
55
23
182.15
191
83
35
Q
10

1個

5,381円( 5,919円 )

6日目

38
-
55
23
192.24
201
83
35
-
10

1個

5,800円( 6,380円 )

在庫品1日目

当日出荷可能

38
-
55
23
192.24
201
83
35
Q
10

1個

6,147円( 6,762円 )

6日目

40
-
55
23
202.33
211
83
35
-
10

1個

5,704円( 6,274円 )

在庫品1日目

当日出荷可能

40
-
55
23
202.33
211
83
35
Q
10

1個

7,042円( 7,746円 )

6日目

42
-
55
23
212.43
221
83
35
-
10

1個

5,651円( 6,216円 )

在庫品1日目

当日出荷可能

45
-
55
23
227.58
237
83
35
-
10

1個

7,168円( 7,885円 )

在庫品1日目

当日出荷可能

45
-
55
23
227.58
237
83
35
Q
10

1個

8,238円( 9,062円 )

15日目

48
-
55
23
242.73
252
83
35
-
10

1個

6,966円( 7,663円 )

在庫品1日目

当日出荷可能

  • 注文停止中

RS50-1B48TQ

48
-
55
23
242.73
252
83
35
Q
10

1個

7,854円( 8,639円 )

-

50
-
55
23
252.82
262
83
35
-
10

1個

7,199円( 7,919円 )

在庫品1日目

当日出荷可能

50
-
55
23
252.82
262
83
35
Q
10

1個

8,235円( 9,059円 )

15日目

54
-
55
23
273.03
282
83
35
-
10

1個

8,227円( 9,050円 )

在庫品1日目

当日出荷可能

54
-
55
23
273.03
282
83
35
Q
10

1個

9,373円( 10,310円 )

15日目

60
-
55
23
303.33
312
83
35
-
10

1個

8,182円( 9,000円 )

在庫品1日目

当日出荷可能

60
-
55
23
303.33
312
83
35
Q
10

1個

11,096円( 12,206円 )

19日目

  • 注文停止中

RS50-1B65TQ

65
-
63
23
328.58
338
93
40
Q
10

1個

12,988円( 14,287円 )

-

70
-
63
23
353.84
363
93
40
Q
10

1個

14,040円( 15,444円 )

15日目

75
-
63
23
379.1
388
93
40
-
10

1個

12,284円( 13,512円 )

在庫品1日目

当日出荷可能

75
-
63
23
379.1
388
93
40
Q
10

1個

14,905円( 16,396円 )

15日目

  1. 1

Loading...

詳細情報

基本情報

汎用ドライブチェーン （JIS規格、ISO系規格品） 用のスプロケット。
【特長】
・小歯数は歯先硬化仕様、大歯数は歯先硬化なし仕様。

(i)ご注意

  • 下穴加工品のお取り扱いになります。
    ※軸穴径変更、キー溝加工はお受けできません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
