椿本チエイン

TKHC形ケーブルベヤ G-LINE MASTER（TKHC56H33形）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 65円～ 2,334円

税込価格: 72円～ 2,567円

ケーブル類に対する保護性に優れたアルミ製ステイを採用したケーブルベヤ。【特長】...

カバー種類：

標準
内側高さ H1(mm)：

33
特性：

標準
最大ケーブル外径 Dp(φ)：

29
運動の種類：

2次元運動
使用温度範囲(℃)：

-40::80

(i)ご注意

近年の材料費や物流費・人件費の高騰を受け、これまでの価格の維持が困難なため、19年9月1日より価格改定をさせていただきます。
誠に勝手ではございますが、何卒ご理解の程お願いいたします。
※各商品ページ掲載の価格表やPDF価格データ等は10月までの更新を予定しております。

型番

未確定69件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

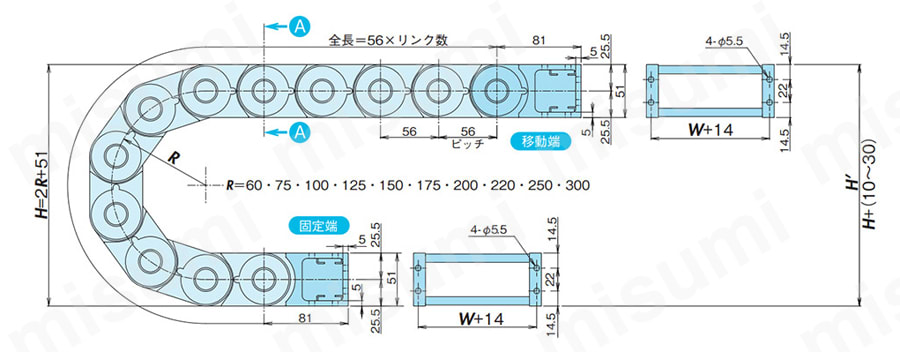

外形図

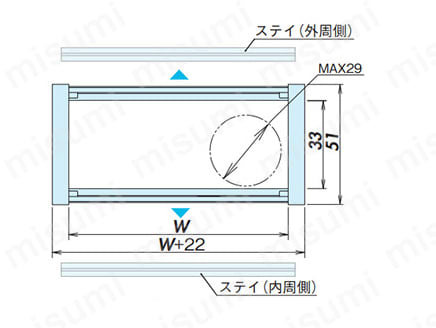

断面図
W＝50～400（標準Wサイズは25mm毎）

規格表

屈曲半径 Rmm	設置高さ H’mm
屈曲半径 Rmm	設置高さ H’mm
60	181～201
75	211～231
100	261～281
125	311～331
150	361～381
175	411～431
200	461～481
220	501～521
250	561～581
300	661～681

型番リスト

表示件数:

型番	種類	内側幅 W1(mm)	キャリア内部分割数	屈曲半径 R(mm)	使用速度(m/s)	ピッチ P(mm)	ケーブル挿入面	ケーブル挿入種類	リンク数	キャリア材質	部品種類	関連部品材質	固定端記号	移動端記号	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TKHC56H33SH50-CL-U	関連部品	50	-	-	-	-	-	-	-	-	ブラケット用クシ歯形ケーブルクランプ	エンプラ＋アルミニウム	-	-	10	1個	303円( 333円 )	9日目
TKHC56H33SH50-FU	関連部品	50	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,832円( 2,015円 )	15日目
TKHC56H33SH50-MU	関連部品	50	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,678円( 1,846円 )	15日目
TKHC56H33SH75-CL-U	関連部品	75	-	-	-	-	-	-	-	-	ブラケット用クシ歯形ケーブルクランプ	エンプラ＋アルミニウム	-	-	10	1個	333円( 366円 )	9日目
TKHC56H33SH75-FU	関連部品	75	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,736円( 1,910円 )	15日目
TKHC56H33SH75-MU	関連部品	75	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,736円( 1,910円 )	15日目
TKHC56H33SH100-CL-U	関連部品	100	-	-	-	-	-	-	-	-	ブラケット用クシ歯形ケーブルクランプ	エンプラ＋アルミニウム	-	-	10	1個	354円( 389円 )	9日目
TKHC56H33SH100-FU	関連部品	100	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,781円( 1,959円 )	15日目
TKHC56H33SH100-MU	関連部品	100	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,781円( 1,959円 )	15日目
TKHC56H33SH125-CL-U	関連部品	125	-	-	-	-	-	-	-	-	ブラケット用クシ歯形ケーブルクランプ	エンプラ＋アルミニウム	-	-	10	1個	524円( 576円 )	9日目
TKHC56H33SH125-FU	関連部品	125	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,837円( 2,021円 )	15日目
TKHC56H33SH125-MU	関連部品	125	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,837円( 2,021円 )	15日目
TKHC56H33SH150-CL-U	関連部品	150	-	-	-	-	-	-	-	-	ブラケット用クシ歯形ケーブルクランプ	エンプラ＋アルミニウム	-	-	10	1個	550円( 605円 )	9日目
TKHC56H33SH150-FU	関連部品	150	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,881円( 2,069円 )	15日目
TKHC56H33SH150-MU	関連部品	150	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,881円( 2,069円 )	15日目
TKHC56H33SH175-CL-U	関連部品	175	-	-	-	-	-	-	-	-	ブラケット用クシ歯形ケーブルクランプ	エンプラ＋アルミニウム	-	-	10	1個	577円( 635円 )	9日目
TKHC56H33SH175-FU	関連部品	175	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,931円( 2,124円 )	15日目
TKHC56H33SH175-MU	関連部品	175	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,931円( 2,124円 )	15日目
TKHC56H33SH200-FU	関連部品	200	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,985円( 2,184円 )	15日目
TKHC56H33SH200-MU	関連部品	200	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	1,985円( 2,184円 )	15日目
TKHC56H33SH225-FU	関連部品	225	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,010円( 2,211円 )	15日目
TKHC56H33SH225-MU	関連部品	225	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,010円( 2,211円 )	15日目
TKHC56H33SH250-FU	関連部品	250	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,085円( 2,294円 )	15日目
TKHC56H33SH250-MU	関連部品	250	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,085円( 2,294円 )	15日目
TKHC56H33SH275-FU	関連部品	275	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,112円( 2,323円 )	15日目
TKHC56H33SH275-MU	関連部品	275	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,112円( 2,323円 )	15日目
TKHC56H33SH300-FU	関連部品	300	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,179円( 2,397円 )	20日目
TKHC56H33SH300-MU	関連部品	300	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,179円( 2,397円 )	20日目
TKHC56H33SH325-FU	関連部品	325	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,224円( 2,446円 )	20日目
TKHC56H33SH325-MU	関連部品	325	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,224円( 2,446円 )	20日目
TKHC56H33SH350-FU	関連部品	350	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,260円( 2,486円 )	20日目
TKHC56H33SH350-MU	関連部品	350	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,260円( 2,486円 )	20日目
TKHC56H33SH375-FU	関連部品	375	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,309円( 2,540円 )	20日目
TKHC56H33SH375-MU	関連部品	375	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,309円( 2,540円 )	20日目
TKHC56H33SH400-FU	関連部品	400	-	-	-	-	-	-	-	-	固定端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,334円( 2,567円 )	20日目
TKHC56H33SH400-MU	関連部品	400	-	-	-	-	-	-	-	-	移動端ブラケット	エンプラ＋アルミニウム	-	-	10	1個	2,334円( 2,567円 )	20日目
TKHC56H33SH-HS50	関連部品	50	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	239円( 263円 )	9日目
TKHC56H33SH-HS75	関連部品	75	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	239円( 263円 )	9日目
TKHC56H33SH-HS100	関連部品	100	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	274円( 301円 )	9日目
TKHC56H33SH-HS125	関連部品	125	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	274円( 301円 )	9日目
TKHC56H33SH-HS150	関連部品	150	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	274円( 301円 )	9日目
TKHC56H33SH-HS175	関連部品	175	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	274円( 301円 )	9日目
TKHC56H33SH-HS200	関連部品	200	-	-	-	-	-	-	-	-	横仕切板	アルミニウム	-	-	10	1個	309円( 340円 )	9日目
TKHC56H33SH-HSB8	関連部品	8	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB10	関連部品	10	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB15	関連部品	15	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB20	関連部品	20	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB24	関連部品	24	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB25	関連部品	25	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB30	関連部品	30	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	83円( 91円 )	9日目
TKHC56H33SH-HSB35	関連部品	35	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB40	関連部品	40	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB50	関連部品	50	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB56	関連部品	56	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB60	関連部品	60	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB70	関連部品	70	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB72	関連部品	72	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB80	関連部品	80	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	112円( 123円 )	9日目
TKHC56H33SH-HSB88	関連部品	88	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	140円( 154円 )	9日目
TKHC56H33SH-HSB104	関連部品	104	-	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個	140円( 154円 )	9日目

詳細情報

基本情報

基本情報

ケーブル類に対する保護性に優れたアルミ製ステイを採用したケーブルベヤ。
【特長】
・幅サイズは1mm単位での対応が可能。
・限られた狭い空間での使用に最適。

(i)ご注意

近年の材料費や物流費・人件費の高騰を受け、これまでの価格の維持が困難なため、19年9月1日より価格改定をさせていただきます。
誠に勝手ではございますが、何卒ご理解の程お願いいたします。
※各商品ページ掲載の価格表やPDF価格データ等は10月までの更新を予定しております。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
