プラトップチェーン TPS形
(i)ご注意
- こちらの商品をご注文頂くとプラトップチェーン用のピンが届きます。
指定中 の仕様・寸法情報
商品情報

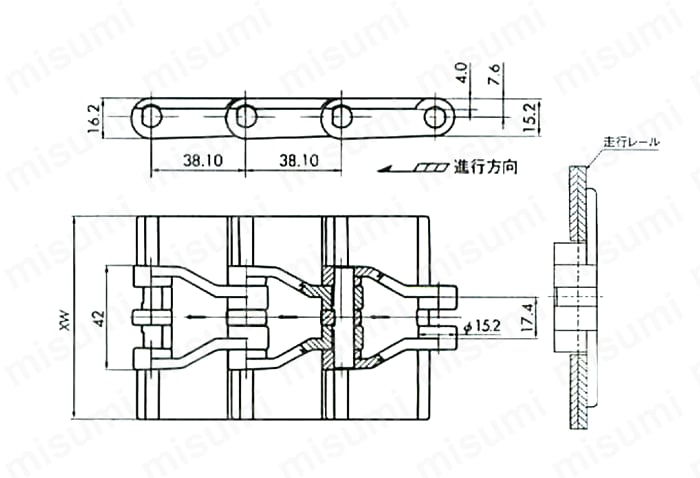

外形図
ステンレスピン仕様
※印：TPS1016、TPS1143、TPS1270は15.2です。
プラピン仕様
製品仕様
| - | 標準シリーズ | 高機能シリーズ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 仕様 | 普通 | 低摩擦耐摩耗 | 超低摩擦 | 耐熱高速 | 耐衝撃 | 抗菌 防カビ | |||||
| 仕様記号 | なし | LFW | LFG | LFB | ULF | KV150 | KV180 | KV250 | DIA | DIY | MWS |
| 外観色 | グレー | ホワイト | グリーン | ブラウン | ブルー | ブラック | クリーム | グリーン | クリーム | ||

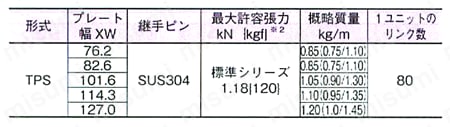

規格表
ステンレスピン仕様
概略質量の（）は（DIA/DIY）の値を示します。
プラピン仕様
概略質量の（）は（DIY）の値を示します。
選定サポート情報
※プラピン仕様のときのみ”P”を記入。
型番リスト
Loading...
詳細情報
基本情報
TTPより大きな許容張力（約1.4倍）。より負荷の掛かる条件に最適です。曲線搬送用プラトップチェーン（TTUP,TPU形）と同じスプロケットが使用可能。部品の共有化が可能です。プラスチック製連結ピンもラインナップ。オール樹脂のため、軽量で取扱いが容易です。また水潤滑下では、ステンレスピン仕様より長寿命が期待できます。
(i)ご注意
- こちらの商品をご注文頂くとプラトップチェーン用のピンが届きます。
カタログ
TPS-PLA-JPDで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
プラトップチェーン TPS形の型番TPS-PLA-JPDのページです。
型番TPS-PLA-JPDに関する仕様情報を記載しております。
