冨士精密

冨士精密

ウエルド Uナット（細目） スチール

ウエルド Uナット（細目） スチール

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
100円 ～ 109円
税込価格
110円 ～ 120円

安定したゆるみ止め機能を発揮するナット。 【特長】 ・軸力が低下しても早期の脱...

詳細情報を確認する

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
ねじM径
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
M10
10

1個

100円( 110円 )

1日目

12
M12
10

1個

109円( 120円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

安定したゆるみ止め機能を発揮するナット。
【特長】
・軸力が低下しても早期の脱落を防止。
・全金属製品であり耐熱、耐寒性に優れる。
・締付け作業が簡単で取付けミスを防止。
・再使用が可能。
【用途】
・鉄道や連絡橋などの鋼構造物から、車、バイク、産業機械等に最適。

商品情報

商品概要

ウエルドUナット（細目）の外観

ウエルドUナット（細目）の外観

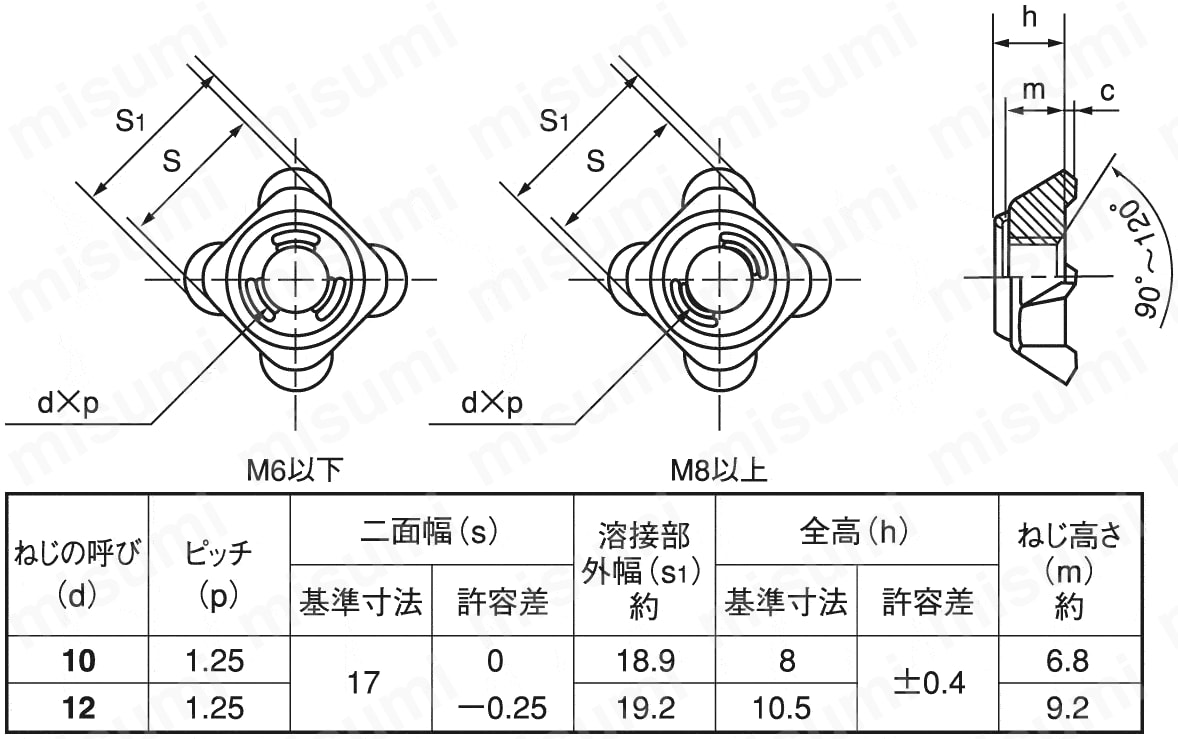

ウエルドUナット（細目）の外形図

ウエルドUナット（細目）の外形図

ウエルドUナット（細目）の外形図2

ウエルドUナット（細目）の外形図2

ウエルドUナット（細目）の外形図3

ウエルドUナット（細目）の外形図3

ねじの呼び（d）ピッチ（p）二面幅（s）溶接部
外幅（s1）約		全高（h）ねじ高さ（m）約
基準寸法許容差基準寸法許容差
101.25170
-0.25		18.98±0.46.8
121.2519.210.59.2

構造と作用

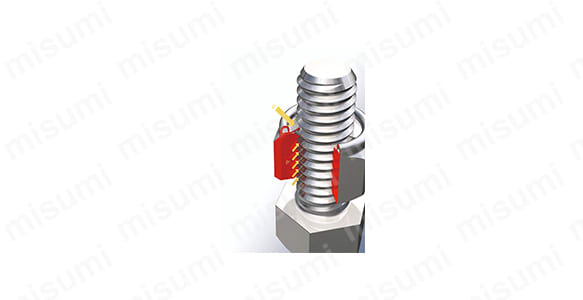

Uナットの構造

Uナットの構造

ナットとフリクションリング（特殊バネ）の2点の部品から出来ていて、ナット上面にフリクションリングをカシメ加工により固定し、 一体化している。

フリクションリングがボルトのねじ山に接し、左図の状態になるとバネ作用により、応力Pが発生。それに対する反力P‘と共にボルトのねじ山を強圧し、自由回動を阻止する摩擦トルク（プリベリングトルク）を発生させる。

取付け手順

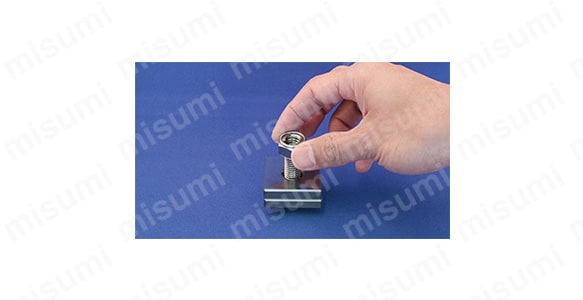

締付け部材にボルトを通す。ボルトはねじ精度6g（2級）でねじ部先端に面取加工がされている事を確認。

締付け部材にボルトを通す。ボルトはねじ精度6g（2級）でねじ部先端に面取加工がされている事を確認。

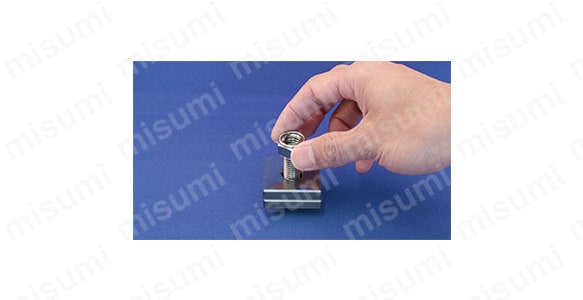

ボルトのねじ部先端にフリクションリングが接するまで手でねじ込む。※フリクションリング側からのねじ込みはできません。

ボルトのねじ部先端にフリクションリングが接するまで手でねじ込む。※フリクションリング側からのねじ込みはできません。

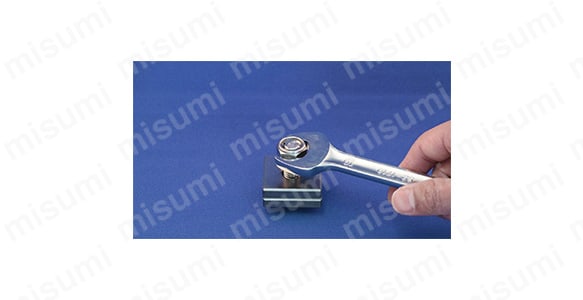

スパナなどの締付工具で締付ける。※締付けトルクは、上の表をご参考ください。

スパナなどの締付工具で締付ける。※締付けトルクは、上の表をご参考ください。

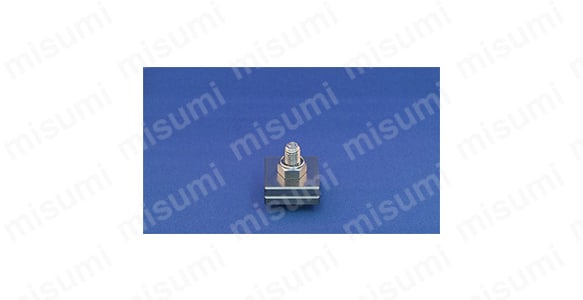

フリクションリングからボルトのねじ部が2ピッチ以上出ていることを確認。取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻す。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことが可能。

フリクションリングからボルトのねじ部が2ピッチ以上出ていることを確認。取り外す際は、フリクションリングがボルトのねじ山から離れるまでスパナなどの工具でねじ戻す。フリクションリングがボルトのねじ山から離れた時点で手でねじ戻すことが可能。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ウエルド Uナット（細目） スチール

ウエルド Uナット（細目） スチール

    ナイロンナット ユニファイ（UNF）

    ナイロンナット ユニファイ（UNF）

      ナイロンナット（ユニファイ）UNF

      ナイロンナット（ユニファイ）UNF

        ナイロンナット ユニファイ（UNC）（SWCH相当・SUS304相当）

        ナイロンナット ユニファイ（UNC）（SWCH相当・SUS304相当）

          ナイロンナット（1種）（小形）（細目）

          ナイロンナット（1種）（小形）（細目）

            スリーロック（小型）（細目）

            スリーロック（小型）（細目）

              スリーロック（小型）

              スリーロック（小型）

                ナイロンナット（1種）（細目 ステンレス）

                ナイロンナット（1種）（細目 ステンレス）

                  ナイロンナット（1種）（小形）（細目） ピッチ1.25mm

                  ナイロンナット（1種）（小形）（細目） ピッチ1.25mm

                    テンロック

                    テンロック

                      Uナット 左ねじ

                      Uナット 左ねじ

                        Uナット 薄形

                        Uナット 薄形

                          M12 [ゆるみ止]ナイロンナット(ステンレス/10個)

                          M12 [ゆるみ止]ナイロンナット(ステンレス/10個)
                            メーカー 冨士精密 ＳＵＮＣＯ ロックファスナー ＳＵＮＣＯ ＳＵＮＣＯ 紀州ファスナー 紀州ファスナー ロックファスナー ロックファスナー ＳＵＮＣＯ 冨士精密 ＳＵＮＣＯ エスコ
                            通常価格 100円～ 226円～ 226円～ 222円～ 269円～ 7,596円～ 10,641円～ 330円～ 420円～ 8,580円～ 39円～ 40円～ 6,350円
                            通常出荷日 1日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 1日目   在庫品1日目～   当日出荷可能 1日目   1日目   在庫品1日目～   当日出荷可能 1日目   1日目～   1日目～   在庫品1日目～   当日出荷可能 1日目
                            材質 スチール - - - - スチール スチール ステンレス ステンレス スチール - スチール ステンレス
                            ねじ山の種類 メートル細目 ユニファイ細目UNF ユニファイ細目UNF ユニファイ並目UNC メートル細目 メートル細目 メートル並目 メートル細目 メートル細目 メートル並目 メートル並目(左) メートル並目 メートル並目
                            販売単位 バラ(1個から購入可能) - - - - 箱・パック 箱・パック - - 箱・パック - バラ(1個から購入可能) 箱・パック
                            表面処理（詳細） なし - - - - - - なし なし - - - -
                            ゆるみ止め詳細 Uナット ナイロンナット ナイロンナット ナイロンナット ナイロンナット スリーロックナット スリーロックナット ナイロンナット ナイロンナット - Uナット Uナット ナイロンナット

                            ウエルド Uナット（細目） スチールのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q Uナットの締付けに専用工具は必要ですか。
                            A
                            必要ありません。一般工具がご使用頂けます。
                            Q Uナットの耐熱温度はどれくらいですか？
                            A
                            使用条件によって異なりますが、250～300℃を目安としてください。
