TWIN FU-NUT ロックナット
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 2,138円 ～ 3,978円
- 税込価格
- 2,352円 ～ 4,376円
「ねじ精度」「面振れ精度」「ゆるみ止め性能」を追求した画期的なベアリングロック...
-
- 種類：
- ロックナット
-
- 形状：
- 丸形
-
- 材質：
- スチール
-
- 表面処理：
- リン酸亜鉛皮膜処理
-
- ねじ種類：
- メートル(細目)ねじ
商品情報
ねじ精度、面振れ精度、ゆるみ止め性能を追求した精密ロックナット
ねじと座面の振れに対する精度が高く、ゆるみ止め性能に優れており、ナットの締め込みだけで締結が完了する。
TWIN FU-NUTの構造と作用
2枚のフリクションリングとスペーサーを配置し、ナット上面部に固定してあります。この2枚のフリクションリングはバネ作用で発生する応力Pと反力P’がおねじ軸芯の対称方向で等しく作用するように配置され、ベアリングを均等な面荷重Fで締結できる構造と作用にしています。
TWIN FU-NUTの外形図と寸法表
| 品番 | d×p | φd1 | d2 | H | B | b | h | g | おねじの余長&min &min=B+3.5p | 許容軸方向 静荷重(KN) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TFU02SC | M15×1 | 21 | 0 -0.3 | 25 | 0 -0.5 | 9.9 | ±0.5 | 7 | 4 | ±0.2 | 1.8 | 21.4 | 0 -0.5 | 10.5 | 34.1 |
| TFU03SC | M17×1 | 23.5 | 28 | 10.1 | 7 | 4 | 2 | 24 | 10.5 | 38.6 | |||||
| TFU04SC | M20×1 | 27 | 32 | 12.3 | 9 | 4 | 2 | 28 | 12.5 | 59.4 | |||||
| TFU05SC | M25×1.5 | 33 | 38 | 14.2 | 10 | 5 | 2 | 34 | 15.3 | 80.8 | |||||
| TFU06SC | M30×1.5 | 40 | 45 | 14.3 | 10 | 5 | 2 | 41 | 15.3 | 97.0 | |||||
| TFU07SC | M35×1.5 | 47 | 52 | 16.5 | 12 | 5 | 2 | 48 | 17.3 | 137.8 | |||||
| TFU08SC | M40×1.5 | 52 | 58 | 17.6 | 13 | 6 | 2.5 | 53 | 18.3 | 171.4 | |||||
| TFU09SC | M45×1.5 | 59 | 65 | 19.7 | 15 | 6 | 2.5 | 60 | 20.3 | 224.5 | |||||
| TFU10SC | M50×1.5 | 54 | 70 | 20.8 | 16 | 6 | 2.5 | 65 | 21.3 | 266.8 | |||||
使用上の注意事項
おねじは、ねじ精度4h（ISO規格）を推薦します。
おねじには、ねじ先端に面取り加工をしてください。（C=1ピッチ相当分）
おねじの面取り部及びねじ部のバリ、カエリがない状態でご使用ください。
ねじ込み及びねじ戻し時には潤滑剤をご使用ください。（シャフトが低硬度の場合、特に潤滑性能の高いものをご使用ください）
機能を完全に発揮させるためにフリクションリングからおねじが2ピッチ以上でるようにしてください。
インパクトレンチはご使用できません。
シャフトのねじ部に機械加工（キー溝等）がある場合にはご使用できません。
フリクションリング側からのねじ込みはできません。
フリクションリング及びクランプ部に異常な変形などが発生した場合には、ご使用を中止してください。
過酷な条件での使用は事前にお問い合わせください。
プリベリングトルク
※ プリベリングトルクとは、フリクションリングがシャフトねじ山に作用することによって生ずる摩擦トルク。
※ 下記グラフは潤滑剤使用の場合の参考値。
ねじ込み最大値

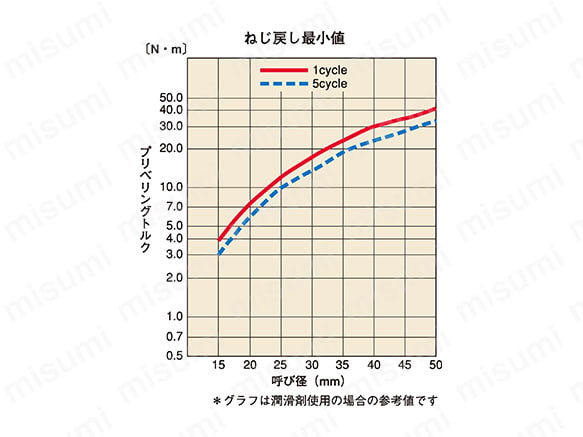

ねじ戻し最小値
TWIN FU-NUTの取付手順
シャフトのねじ部先端に面取り加工（C=1ピッチ相当分）がされてい ることを確認してから潤滑剤をつける。
シャフトのねじ部先端にフリクションリングが接するまで手でねじ込む。
おねじにフリクションリングが接したことを確認。
「ファイン U-ナット」専用締付工具を使用。
※フックスパナでも可能。
ラチェットハンドルの軸部を押さえて、緩やかにまわして締付ける。
ベアリングの内輪と「TWIN FU-NUT」の座面が密着しているか、フ リクションリングからおねじのねじ部が2ピッチ以上でているかを確認。
開発秘話
ファインU-ナットで、シャフトのキー溝加工を不要にした冨士精密が、プリベリングトルクタイプの精密ロックナットとしては業界初のTWIN FU-NUTを開発いたしました。
このTWIN FU-NUTは、精密ロックナットとしての「ねじ精度」「面振れ精度」「ゆるみ止め性能」を追求した画期的なベアリングロックナットです。
型番リスト
- 表示件数:
| 型番 |
ねじの呼び |
ピッチ(p) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M15
|
1
| 10 | 1個 | 2,229円(
2,452円
) | 1日目 | |
M17
|
1
| 10 | 1個 | 2,138円(
2,352円
) | 1日目 | |
M20
|
1
| 10 | 1個 | 2,238円(
2,462円
) | 在庫品1日目 当日出荷可能 | |
M25
|
1.5
| 10 | 1個 | 2,859円(
3,145円
) | 在庫品1日目 当日出荷可能 | |
M30
|
1.5
| 10 | 1個 | 2,620円(
2,882円
) | 在庫品1日目 当日出荷可能 | |
M35
|
1.5
| 10 | 1個 | 2,668円(
2,935円
) | 1日目 | |
M40
|
1.5
| 10 | 1個 | 3,239円(
3,563円
) | 在庫品1日目 当日出荷可能 | |
M45
|
1.5
| 10 | 1個 | 3,384円(
3,722円
) | 1日目 | |
M50
|
1.5
| 10 | 1個 | 3,978円(
4,376円
) | 3日目 |
Loading...
詳細情報
基本情報
「ねじ精度」「面振れ精度」「ゆるみ止め性能」を追求した画期的なベアリングロックナット。
【特長】
・ねじと座面を同時加工することで、高い面振れ精度とゆるみ止め機能を兼ね備え"TWIN FU-NUT"常に正確なベアリングの回転を維持します。
・プリベリングトルクタイプの精密ロックナットです。
・2枚のフリクションリングがベアリングを均等な面荷重で締結できる構造と作用に。
・ねじ精度は4H。（ISO規格）
・ゆるみ止め性能に優れる。
・ねじと座面の振れに対する精度が高い。
・ファインU-ナットのゆるみ止め性能を強化しました。
・ナットの締込みだけで締結が完了する。
・再使用ができます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
