コンパクトレーザ変位センサ CD22シリーズ

コンパクトレーザ変位センサ CD22シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
63,148円 ～ 64,900円
税込価格
69,463円 ～ 71,390円

クラス変位センサ。【特長】・CC-Link通信ユニットに接続が可能なアンプユニ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

未確定15件の候補があります。

Loading...

商品情報

外形図

コンパクトレーザ変位センサ CD22シリーズ Alt:外形図01

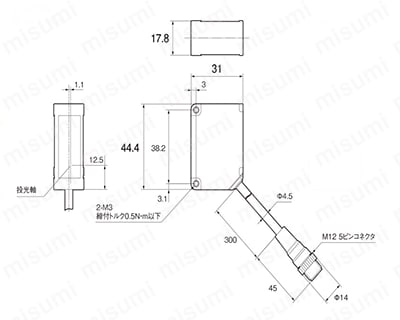

コネクタ中継式

コンパクトレーザ変位センサ CD22シリーズ Alt:外形図02

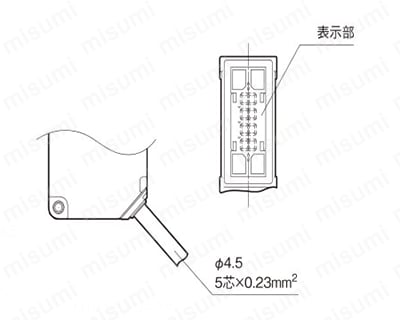

コード式

製品仕様

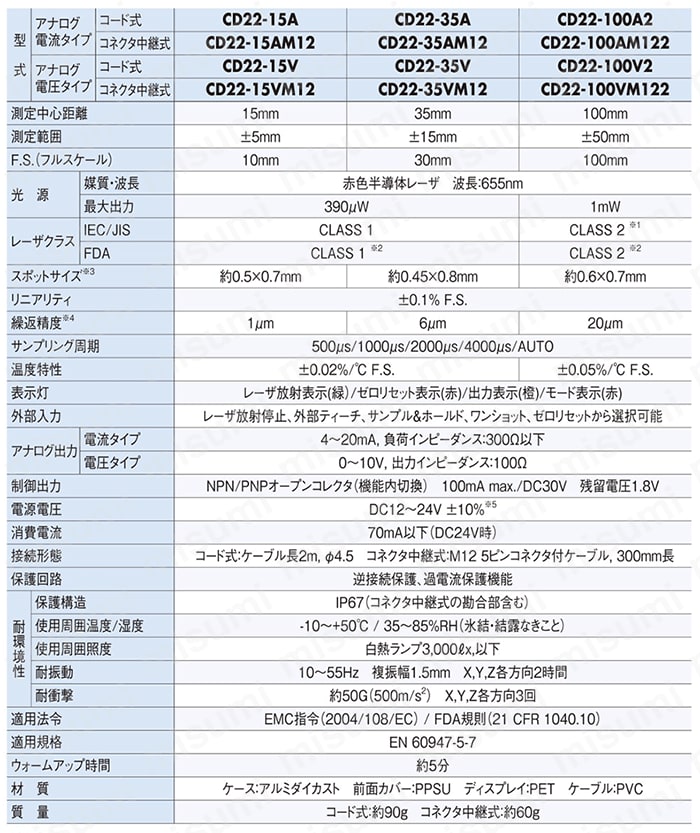

アナログ出力タイプ

コンパクトレーザ変位センサ CD22シリーズ 製品仕様01

<指定条件>
指定のない測定条件は、周囲温度23℃（常温）、電源電圧DC24V、サンプリング周期500μs、平均回数64回 、測定中心距離、標準測定対象物 （白セラミック）とします。
※1.CLASS1タイプも製作可能です（受注生産品）。
※2.FDAのLaser Notice No.50の規定に従い、IEC 60825-1の基準にてCLASS1またはCLASS2に分類されます。
※3.測定中心距離にて中心強度の1/e2（13.5%）で定義しています。規定のスポットサイズ以外にも漏れ光があり 、検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※4.平均回数512回にて
※5.アナログ電圧出カタイプでは、正常な出力を得るために電源電圧をDC12.0V以上でご使用ください。

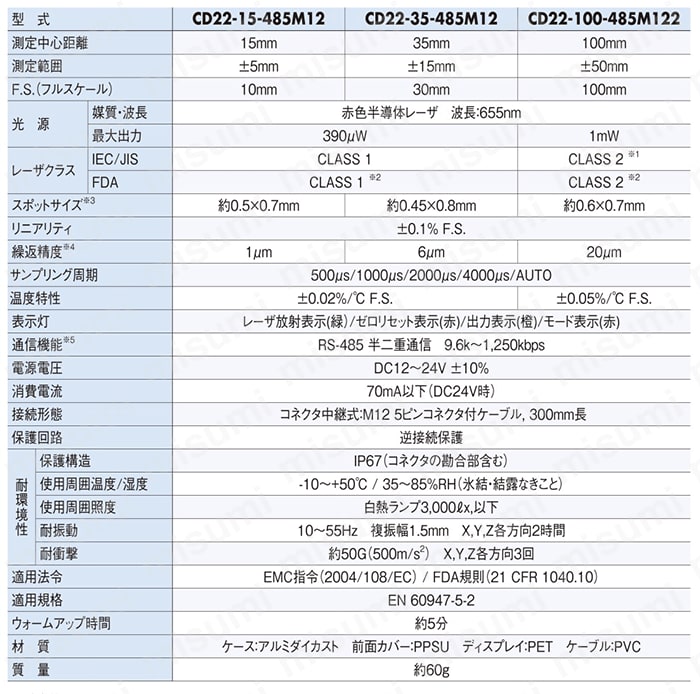

RS-485通信タイプ

コンパクトレーザ変位センサ CD22シリーズ 製品仕様02

<指定条件>
指定のない測定条件は、周囲温度23℃（常温）、電源電圧DC24V、サンプリング周期500μs、平均回数64回、測定中心距離、標準測定対象物 （白セラミック）とします。
※1.CLASS1タイプも製作可能です（受注生産品）。
※2.FDAのLaser Notice No.50 の規定に従い、IEC 60825-1 の基準にてCLASS1またはCLASS2に分類されます。
※3.測定中心距離にて中心強度の1/e2（13.5%）で定義しています。規定のスポットサイズ以外にも漏れ光があり、検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※4.平均回数512回にて
※5.局番設定によるマルチドロップ接続には非対応

型番リスト

表示件数:
  1. 1
型番
種類
検出方式
測定中心距離(mm)
光源
電源電圧
保護構造
出力タイプ
接続形態
繰返精度(㎛)
アナログ出力
ケーブル長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
変位センサ
レーザ式
15
赤色半導体レーザ
12～24
IP67
なし
コネクタ中継式
1
RS-485
0.3
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
15
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コード式
1
4～20mA
2
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
15
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コネクタ中継式
1
4～20mA
0.3
10

1個

64,900円( 71,390円 )

3日目

変位センサ
レーザ式
15
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コード式
1
0～10V
2
10

1個

63,148円( 69,463円 )

19日目

変位センサ
レーザ式
15
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コネクタ中継式
1
0～10V
0.3
10

1個

64,900円( 71,390円 )

3日目

変位センサ
レーザ式
35
赤色半導体レーザ
12～24
IP67
なし
コネクタ中継式
6
RS-485
0.3
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
35
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コード式
6
4～20mA
2
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
35
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コネクタ中継式
6
4～20mA
0.3
10

1個

64,900円( 71,390円 )

3日目

変位センサ
レーザ式
35
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コード式
6
0～10V
2
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
35
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コネクタ中継式
6
0～10V
0.3
10

1個

64,900円( 71,390円 )

3日目

変位センサ
レーザ式
100
赤色半導体レーザ
12～24
IP67
なし
コネクタ中継式
20
RS-485
0.3
10

1個

63,148円( 69,463円 )

在庫品1日目

当日出荷可能

変位センサ
レーザ式
100
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コード式
20
4～20mA
2
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
100
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コネクタ中継式
20
4～20mA
0.3
10

1個

64,900円( 71,390円 )

3日目

変位センサ
レーザ式
100
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コード式
20
0～10V
2
10

1個

63,148円( 69,463円 )

3日目

変位センサ
レーザ式
100
赤色半導体レーザ
12～24
IP67
NPN/PNP機能内切替
コネクタ中継式
20
0～10V
0.3
10

1個

64,900円( 71,390円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

クラス変位センサ。
【特長】
・CC-Link通信ユニットに接続が可能なアンプユニット
・アンプ内蔵＆デジタル4桁表示
・ハイエンド機並みの高度な機能
・装置組込みにも最適
・見やすいデジタルパネル
・外部アンプユニットで遠隔操作と簡単演算設定を実現
・AUTOサンプリング機能
・アラームホールド機能

(i)ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
