ＳＵＮＣＯ

ＳＵＮＣＯ

PFA すり割り付き平小ねじ【1～100個入り】

PFA すり割り付き平小ねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
740円 ～ 1,654,168円
税込価格
814円 ～ 1,819,585円

円筒状の頭部にすり割りが施されているねじ。【特長】・締め付けにはマイナスドライ...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

未確定5件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
販売単位
ピッチ(mm)
ねじM径
サイズ（X表記）
サイズ（-表記）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
12
バラ(1個から購入可能)
0.7
M4
M4X12
M4-12
10

1個

852円( 937円 )

1日目

4
20
バラ(1個から購入可能)
0.7
M4
M4X20
M4-20
10

1個

740円( 814円 )

1日目

4
30
バラ(1個から購入可能)
0.7
M4
M4X30
M4-30
10

1個

880円( 968円 )

1日目

6
15
バラ(1個から購入可能)
1
M6
M6X15
M6-15
10

1個

910円( 1,001円 )

1日目

6
30
バラ(1個から購入可能)
1
M6
M6X30
M6-30
10

1個

966円( 1,063円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

円筒状の頭部にすり割りが施されているねじ。
【特長】
・締め付けにはマイナスドライバーを使用。
・ほとんどの薬品に対して侵されることがない。
・強活性の化学薬品に定常的に接触する半導体分野向け部材などに適している。
・材質：PFA。
・表面処理：なし。
【用途】
・半導体分野向け。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

PFA - 平小ねじの仕様

商品外観

商品外観

商品特長

商品特長

  • 連続使用温度：260℃／500°F
  • 燃焼性：UL94 V-0

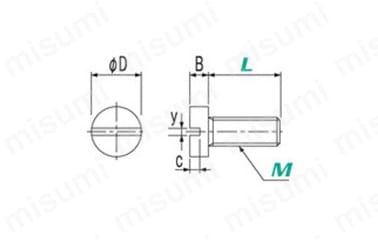

外形図

外形図

M4568
ピッチ0.70.811.25
D781013
B2.63.33.95.2
y11.21.21.6
L（mm）10100100100100
12100100100100
15100100100100
20100100100100
25100100100100
30100100100100

ねじり破断トルク

  • M4：0.04N・m
  • M5：0.21N・m
  • M6：0.35N・m
  • M8：0.85N・m

引張破断荷重

  • M4：106N
  • M5：175N
  • M6：261N
  • M8：482N

注意・禁止事項

  • 外観に黒点（スラッジ）が入ることが有りますが性能には影響ありません。
  • ねじ先端部のゲート残りは長さ（L）に対して5%以下です。
  • 表中の数値は参考値であり保証値ではありません。
  • 締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50%です。
  • 耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
  • ロット、各種条件により若干変色することがあります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PFA すり割り付き平小ねじ

PFA すり割り付き平小ねじ

    PFA（パーフルオロアルコキシアルカン）/マイナス付六角ボルト

    PFA（パーフルオロアルコキシアルカン）/マイナス付六角ボルト

      PFA（パーフルオロアルコキシアルカン）/平小ネジ

      PFA（パーフルオロアルコキシアルカン）/平小ネジ

        PFA（パーフルオロアルコキシアルカン）/六角穴付ボルト

        PFA（パーフルオロアルコキシアルカン）/六角穴付ボルト

          PPS（ポリフェニレンサルファイド）/ヘクサロビュラ穴付極低頭ボルト

          PPS（ポリフェニレンサルファイド）/ヘクサロビュラ穴付極低頭ボルト

            PTFE（四フッ化エチレン樹脂）/六角ボルト

            PTFE（四フッ化エチレン樹脂）/六角ボルト

              ピーク 六角穴付ボルト（キャップスクリュー）

              ピーク 六角穴付ボルト（キャップスクリュー）

                PPS（ポリフェニレンサルファイド）/六角穴付ボルト

                PPS（ポリフェニレンサルファイド）/六角穴付ボルト

                  樹脂ワッシャ　ＰＥＥＫ・ＰＰＳ・ＲＥＮＹ

                  樹脂ワッシャ　ＰＥＥＫ・ＰＰＳ・ＲＥＮＹ

                    低頭六角穴付樹脂ボルト PEEK・PPS・RENY-単品・パック-

                    低頭六角穴付樹脂ボルト PEEK・PPS・RENY-単品・パック-

                      PPS（ポリフェニレンサルファイド）/六角穴付低頭ボルト

                      PPS（ポリフェニレンサルファイド）/六角穴付低頭ボルト

                        ヘクサロビュラ穴付き極低頭樹脂ボルト PEEK・PPS・RENY-単品・パック-

                        ヘクサロビュラ穴付き極低頭樹脂ボルト PEEK・PPS・RENY-単品・パック-

                          六角穴付樹脂止めねじ PEEK

                          六角穴付樹脂止めねじ PEEK
                            メーカー ＳＵＮＣＯ 日本ケミカルスクリュー 日本ケミカルスクリュー 日本ケミカルスクリュー 日本ケミカルスクリュー 日本ケミカルスクリュー ＳＵＮＣＯ 日本ケミカルスクリュー ミスミ ミスミ 日本ケミカルスクリュー ミスミ ミスミ
                            通常価格 740円～ 525円～ 537円～ 597円～ 121円～ 3,333円 133円～ 117円～ 21円～ 288円～ 123円～ 269円～ 160円～
                            通常出荷日 1日目～   5日目   在庫品1日目～   当日出荷可能 5日目   2日目～   2日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            材質 PFA 樹脂 樹脂 樹脂 樹脂 樹脂 ピーク 樹脂 - 樹脂 樹脂 樹脂 樹脂
                            樹脂材質 PFA PFA PFA PFA PPS PTFE PEEK(ポリエーテルエーテルケトン) PPS - - PPS - PEEK
                            基本形状 標準（丸） 六角 標準（丸） 標準（丸） 標準（丸） 六角 標準（丸） 標準（丸） - 標準（丸） 標準（丸） 標準（丸） 止めねじ
                            詳細形状 標準 標準 平 標準 極低頭 標準 標準 標準 - 低頭 低頭 極低頭 標準
                            取付穴形状 マイナス なし なし なし なし なし 六角穴 なし - 六角穴 なし ヘクサロビュラ穴 六角穴

                            PFA すり割り付き平小ねじのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q RoHS対応品ですか？
                            A
                            対応品です。
