ドリルアンドドライブ PAN なべ【500～2,000個入り】
- 通常価格(税別)
- 7,276円 ～ 16,320円
- 税込価格
- 8,004円 ～ 17,952円
なべ頭形状の万能型ドリルねじ。 【特長】 ・材質:スチール、SUS410。 ・...
商品情報
ドリルアンドドライブなべの外形図と寸法について

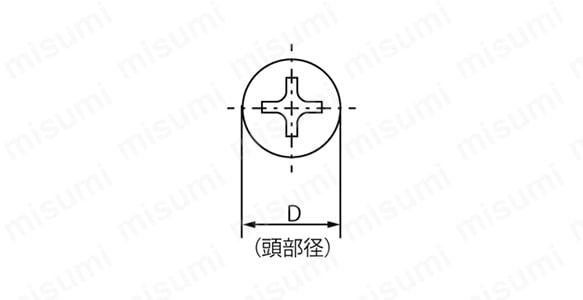

上面図

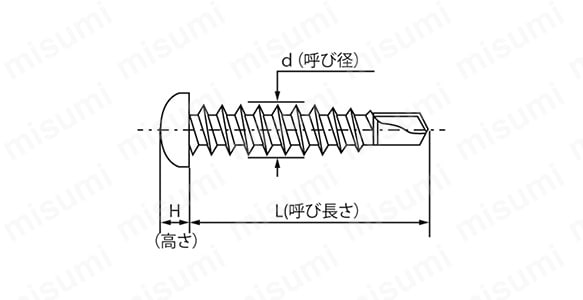

側面図
| 寸法 d XL | 頭径 D | 高さ H | ねじ部 | 適用板厚 |
|---|---|---|---|---|
| 4×10 | 8.0 | 2.8 | 全ねじ | 1.6mmまで |
| 4×13 | 2.3mmまで | |||
| 4×16 | 3.2mmまで | |||
| 4×19 | ||||
| 4×25 | ||||
| 4×30 | ||||
| 4×35 | ||||
| 4×40 | ||||
| 4×45 | ||||
| 4×50 | ||||
| 5×13 | 9.3 | 3.2 | 2.3mmまで | |
| 5×16 | 3.2mmまで | |||
| 5×19 | ||||
| 5×25 | ||||
| 5×30 | ||||
| 5×35 | ||||
| 5×45 |
型番リスト
- 表示件数:
| 型番 |
ねじの呼び(M) |
長さL(mm) |
材質 |
表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
10
|
[ステンレス] SUS410
|
なし
| 10 | 1パック 2,000個入り | 16,320円(
17,952円
) | 7日目 | |
4
|
13
|
[ステンレス] SUS410
|
なし
| 10 | 1パック 1,000個入り | 7,276円(
8,004円
) | 1日目 | |
4
|
40
|
[ステンレス] SUS410
|
なし
| 10 | 1パック 700個入り | 12,485円(
13,734円
) | 7日目 | |
4
|
45
|
[ステンレス] SUS410
|
なし
| 10 | 1パック 500個入り | 9,559円(
10,515円
) | 7日目 | |
4
|
50
|
[ステンレス] SUS410
|
なし
| 10 | 1パック 500個入り | 10,186円(
11,205円
) | 7日目 |
Loading...
詳細情報
基本情報
なべ頭形状の万能型ドリルねじ。
【特長】
・材質:スチール、SUS410。
・表面処理:なし、三価ホワイト、ユニクロメッキ。
【用途】
・看板工事から役物・外壁の取り付けまで、あらゆる用途に最適。
・角波板・C型鋼、石膏ボード・C型鋼、アルミサッシに便利。
(i)ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 取り扱い材質は何でしょうか？
-
A鉄とSUS410です。
